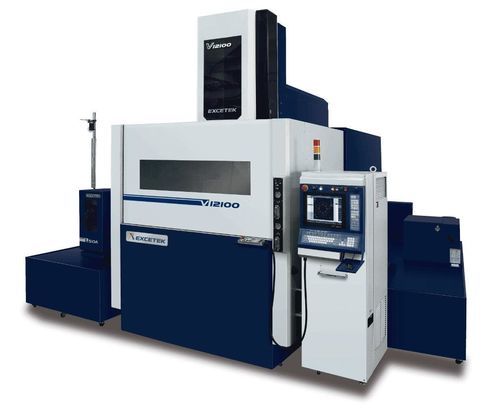

Станок электроэрозионной обработки с проводом V12100

с проводомвысокой точностисверхточный

Краткое описание
X/Y оси: 1200 x 1000 мм
U/V оси: 260 x 260 мм
Z ось: 1000 мм

Обзор
V12100 — это проволочно-электроэрозионный станок (EDM) серии V, предназначенный для крупных заготовок и интенсивной обработки. Он оснащён жёсткой U/V ферменной конструкцией, нержавеющим рабочим столом (HRC 50°), литьём, оптимизированным методом конечных элементов, и сверхширокой базой. Нижний рычаг с водяным охлаждением снижает тепловое расширение для повышения размерной стабильности.

Механическая конструкция / Особенности машины

• Жёсткая U/V ферменная конструкция для прочности
• Рабочий стол из нержавеющей стали, твердость HRC 50°
• Литьё, разработанное на основе FEA для увеличения жёсткости
• Сверхширокая база машины для гашения вибраций
• Водяное охлаждение нижнего рычага для уменьшения термодеформаций

Точность
Увеличенное расстояние между направляющими, швп класса C1, обработанная криогенно, и двухсторонняя опора высокоразрешающего AC сервомотора обеспечивают позиционирование микрошагами до 1 µm. Опционально доступны инкрементальные линейные шкалы с замкнутым контуром и лазерная калибровка для компенсации погрешности шага.

Интеллектуальный режим обработки

• Высокочастотные вычисления и управление импульсами на встроенной системе для снижения нагрузки управления
• Сети RS-485 для связи модулей
• Функции CRC для проверки данных
• ASIC-чипы для стабильной работы схем
• Функции Watchdog для самозащиты
• Обратная связь искрения в реальном времени для равномерной эрозии

Автоматическая протяжка проволоки (AWT)

• Протяжка в точке обрыва с отжигом для улучшения прямолинейности проволоки
• Подводная протяжка поддерживается без слива/заполнения бака
• Функция многоточечной обработки: автоматически пропускает и записывает неудачные отверстия для последующего возобновления
• AWT Monitor и AWT Result Monitor для контроля состояния протяжки
• Протяжка с помощью водяной струи для высоких заготовок (до 500 мм толщины)

Управление / Графический интерфейс
Промышленный ПК CNC с 15" LCD сенсорным экраном, клавиатурой и мышью. Интерфейсы: LAN, USB, RS-232. Память: CF-карта 512 MB. Минимальная единица команды: 0.0001 mm. Программируемый диапазон: ±9999.9999 mm. Единицы измерения переключаемые: метрические/дюймы. Функции: watchdog во время обработки, оптимизация NC, база данных резки, значки и помощь по параметрам/обслуживанию, дистанционное управление (штатное оборудование).

Шероховатость поверхности
Опциональная схема Super Finish (высокая частота) позволяет достичь Ra < 0.2 µm за один пропил при 4 зачистках (показано на SKD-11, толщина 30 мм).

Аксессуары
Стандартные аксессуары

• Ионообменная смола x 10 L
• Бумажный фильтр x 2 шт.
• Алмазный направляющий x 2 шт.
• Верхняя и нижняя промывные сопла x 2 комплекта
• Энергирующие пластины x 2 шт.
• Латунная проволока x 1 катушка
• Зажимной инструмент x 1 комплект
• Приспособление для вертикальной центровки x 1 комплект

Опции

• Линейная шкала осей XY
• Ось W
• Зажимная балка
• Jumbo Feeder L-50A
• Дополнительные функции AWT
• Двойная дверь
• AVR 15KVA
• Трансформатор 15KVA
• Служба коротких сообщений (SMS)
• Сигнальная башня
• Система удалённого мониторинга
• Super Finish Circuit

Технические характеристики

• Модель: V12100
• Макс. размер заготовки: 1650 x 1400 x 1000 mm
• Макс. вес заготовки: 5500 kg
• Ход X/Y: 1200 x 1000 mm
• Ход U/V: 260 x 260 mm
• Ход Z: 1000 mm
• Диаметр проволоки: 0,2 ~ 0,33 mm
• Количество управляемых осей: 5-осевой AC серводвигатель
• Макс. угол конуса: ±30° / 100 mm с широкой алмазной направляющей и соплом
• Габариты станка: 5010 x 4285 x 3890 mm
• Вес станка: 12950 kg
• Объём бака: 4700 L
