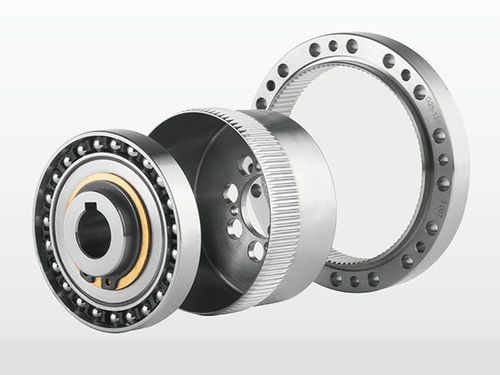

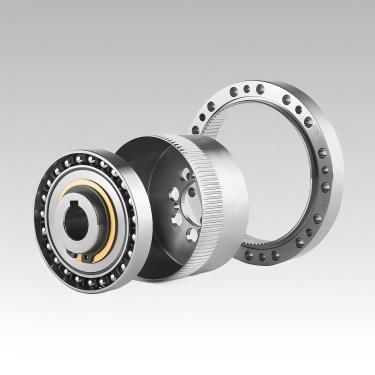

Гармонический редуктор NCGS-C-IIкоаксиальныйсо сплошным валом5-10 Nm
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- гармонический
- Направление осей
- коаксиальный
- Тип вала
- со сплошным валом
- Крутящий момент
- 200-500 Nm, 100-200 Nm, 50-100 Nm, 20-50 Nm, 5-10 Nm
- Количество уровней
- одноуровневый
- Рабочая характеристика
- высокоточный, с высокой пропускной способностью
- Применение
- для текстиля, для робототехники, для фармацевтических продуктов, для упаковочной машины, для сварочного аппарата, для печатного станка, для станка, для медицинского оборудования, для автомобиля
- Скорость вращения
МИН.: 3 000 rpm
(18 849,5559 rad.min-1)МАКС.: 8 500 rpm
(53 407,0751 rad.min-1)- Длина хода
0,01 °
- Коэффициент редукции
МИН.: 50 unit
МАКС.: 160 unit
- Вес
МИН.: 0,09 kg
(0,2 lb)МАКС.: 1,7 kg
(3,75 lb)
Описание
Обзор
Гармонический редуктор DESBOER серии NCGS-C-II. Доступные номинальные размеры: 14/17/20/25/32/40. Диапазон передаточных чисел: 50–160 (например: 30, 50, 80, 100, 120, 160). Люфт: ≤20 угл.сек. Номинальный выходной момент: примерно 7–382 Н·м в зависимости от модели. Максимальная допустимая входная частота зависит от модели (например: до 8500 об/мин у малых типоразмеров; 4000 об/мин у больших). Типичная допустимая средняя входная скорость: 3000–3500 об/мин.
Гармонический редуктор DESBOER серии NCGS-C-II. Доступные номинальные размеры: 14/17/20/25/32/40. Диапазон передаточных чисел: 50–160 (например: 30, 50, 80, 100, 120, 160). Люфт: ≤20 угл.сек. Номинальный выходной момент: примерно 7–382 Н·м в зависимости от модели. Максимальная допустимая входная частота зависит от модели (например: до 8500 об/мин у малых типоразмеров; 4000 об/мин у больших). Типичная допустимая средняя входная скорость: 3000–3500 об/мин.
Каталоги
strian wave gearbox NCGS-C-II SERIES
4 Страницы
