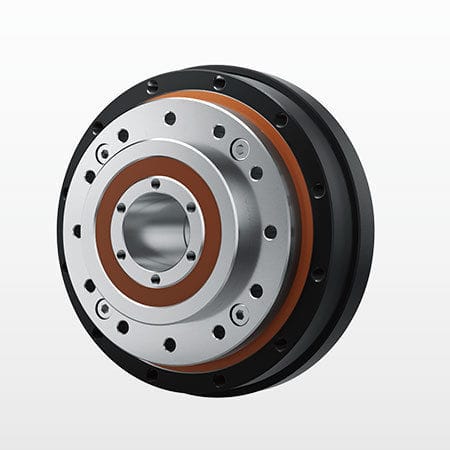

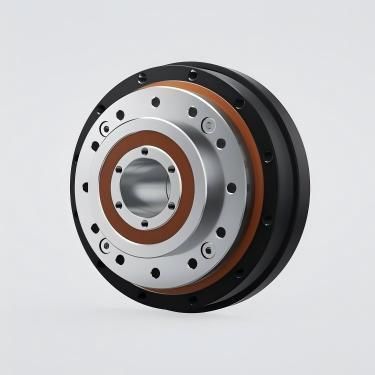

Гармонический редуктор NLGD-U-IIIгармоническийкоаксиальный1-5 Nm
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- гармонический
- Направление осей
- коаксиальный
- Крутящий момент
- 50-100 Nm, 20-50 Nm, 10-20 Nm, 5-10 Nm, 1-5 Nm
- Характеристика конструкции
- компактный, миниатюрный
- Количество уровней
- одноуровневый
- Рабочая характеристика
- высокоточный, малошумный, с высокой пропускной способностью
- Применение
- для текстиля, для робототехники, для фармацевтических продуктов, для упаковочной машины, для сварочного аппарата, для печатного станка, для станка, для медицинского оборудования, для автомобиля
- Скорость вращения
МИН.: 3 500 rpm
(21 991,1486 rad.min-1)МАКС.: 8 500 rpm
(53 407,0751 rad.min-1)- Коэффициент редукции
МИН.: 50 unit
МАКС.: 160 unit
- Вес
МИН.: 0,49 kg
(1,08 lb)МАКС.: 2,7 kg
(5,95 lb)
Описание
Название продукта
Волновой редуктор серии DESBOERN NLGD-U-III
Общее описание
Деформационно-волновой (гармонический) редуктор серии NLGD-U-III. Доступные модели: 14\17\20\25\32. Доступные коэффициенты редукции: 50, 80, 100, 120, 160 (в зависимости от модели). Люфт: ≤20 дуг. Диапазон номинального выходного крутящего момента: 3.7 - 96 Нм.
Инструкции по заказу
① Название модели
② Код спецификации
③ Коэффициент уменьшения (примеры: 30, 50, 80, 100, 120, 160)
④ Код конструкции
⑤ Тип генератора (C = компонентный тип, U = комбинированный тип)
⑥ Индивидуальная спецификация (E001 = код проекта для индивидуальных редукторов)
Дополнительные пояснения к коду:
- Место производства: 'N' - код завода
- Форма флексплайна: L = тип шляпы, C = тип чашки
- Длина флексплайна: S = стандартный тип, D = тип короткой трубки
- Конструкция с высоким крутящим моментом: G = конструкция с высоким крутящим моментом, заготовка = стандартный тип
- Специальная конструкция: T = редуктор с трехволновой структурой генератора
Основные характеристики
- Высокая точность: несколько зубьев зацепляются одновременно в двух симметричных положениях на 180° для усреднения ошибок шага, что обеспечивает очень высокую точность положения и вращения.
- Большое передаточное отношение: одноступенчатая деформационная волновая передача может достигать i = 30-500 при компактной трехкомпонентной коаксиальной структуре.
- Высокая несущая способность: множество зацепляющихся зубьев и поверхностный контакт уменьшают нагрузку на единицу площади, обеспечивая более высокую несущую способность, чем многие другие формы передачи.
- Малый размер и легкий вес: обеспечивает миниатюризацию и снижение веса по сравнению с обычными зубчатыми устройствами.
- Высокая эффективность передачи, длительный срок службы, плавная передача, низкий уровень шума и низкое воздействие.
- Серия: NLGD-U-III Series
- Модели: 14, 17, 20, 25, 32 (возможны другие)
- Коэффициенты редукции: 50, 80, 100, 120, 160 (зависит от модели)
- Зазор: ≤20 дуг (типичный)
- Диапазон номинального выходного крутящего момента: ~3,7-96 Нм (в зависимости от модели и передаточного числа)
- Максимально допустимая скорость вращения на входе: зависит от модели (ок. 4800-8500 об/мин)
- Допустимая средняя скорость вращения: обычно 3500 об/мин
- Пусковой момент указан в сНм для каждой модели/отношения в таблицах выше
- Срок службы: обычно 9000-10000 часов (зависит от модели/отношения)
- Вес: зависит от модели (примеры: от 0,49 кг для NLGD-14 до ~2,7 кг для NLGD-32)
---
