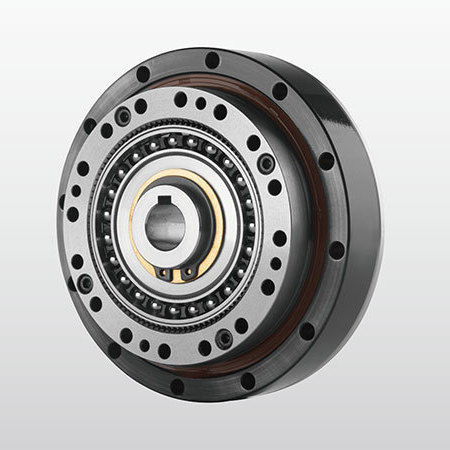

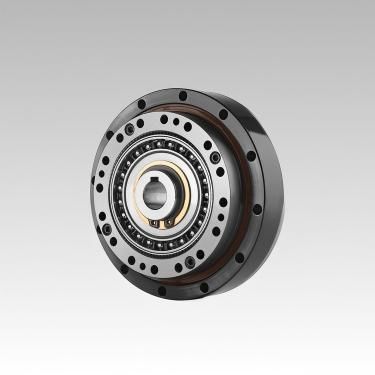

Гармонический редуктор NLGS-U-II

коаксиальный1-5 Nm20-50 Nm

Наименование продукта
Серия DESBOERN NLGS-U-II Волновой редуктор (strain wave)

Обзор
Модели: 11, 14, 17, 20, 25, 32, 40. Передаточные числа: 30–160 (настраиваемые). Люфт (backlash): ≤20 угл.сек. Номинальный выходной крутящий момент: 2,2–382 Нм в зависимости от размера. Максимальная допустимая скорость на входе: зависит от модели (примерно 8500 об/мин для малых до 4000 об/мин для больших). Типичный ресурс до 15 000 ч для многих конфигураций.

Расшифровка кода заказа

• ① Наименование модели
• ② Код спецификации (размер/вариант)
• ③ Передаточное число
• ④ Код конструкции
• ⑤ Тип волнового генератора (C = компонентный, U = комбинированный)
• ⑥ Индивидуальная спецификация (напр., E001 = проектный заказ)

Элементы кода (примеры)
Код завода/производства: N. Форма flexspline: L = top-hat, C = cup. Длина flexspline: S = стандарт, D = короткая. Опция повышенного момента: G = повышенная грузоподъемность. Специальная конструкция: T = трёхволновой генератор. Волновой генератор: C = модульный тип, U = комбинированный тип.

Ключевые преимущества

• Высокая точность: множественные зубья входят в зацепление в двух симметричных позициях по 180°, что уменьшает погрешности шага и суммарную погрешность.
• Высокое передаточное отношение в одной ступени: компактная конструкция обеспечивает большие отношения (типично 30–160; отдельные конфигурации — выше).
• Высокая несущая способность: большое число зубьев в зацеплении и контакт по поверхности снижают нагрузку на единицу площади.
• Компактность и малый вес: сниженные габариты и масса подходят для миниатюризации и облегчённых конструкций.
• Высокий КПД, плавная передача, низкий уровень шума и длительный срок службы.

Технические характеристики и примеры по моделям
Типичные заголовки: Модель | Передаточное число | Номинальный выходной момент (Nm) | Макс. доп. момент при пуске/остановке (Nm) | Макс. средний допустимый момент (Nm) | Макс. мгновенный момент (Nm) | Макс. входная скорость (rpm) | Допустимая средняя входная скорость (rpm) | Пусковой момент (cNm) | Люфт (arcsec) | Ресурс (h) | Вес (kg).

Выбранные примеры
NLGS-11: соотношения 50/100 — номинал 3,5–5 Нм; макс. вход ~8500 rpm; люфт ±20 arcsec; ресурс ≈10 000–15 000 ч; вес ≈0,25 кг.
NLGS-17: соотношения 50–120 — номинал 21–31 Нм; макс. вход ~7300 rpm; люфт ±20 arcsec; ресурс до 15 000 ч; вес ≈0,54 кг.
NLGS-25: соотношения 50–160 — номинал 51–87 Нм; макс. вход ~5600 rpm; люфт ±20 arcsec; ресурс до 15 000 ч; вес ≈1,22 кг.
NLGS-32: соотношения 50–160 — номинал 99–178 Нм; макс. вход ~4800 rpm; люфт ±20 arcsec; ресурс до 15 000 ч; вес ≈2,54 кг.
NLGS-40: соотношения 50–160 — номинал 178–382 Нм; макс. вход ~4000 rpm; люфт ±20 arcsec; ресурс до 15 000 ч; вес ≈4,4 кг.

Методы установки

• Метод 1: Закрепите редуктор на выходном фланце, входной фланец — на круглом шлице. Заполните волновой генератор, полость редуктора и полость фланца мотора указанной смазкой. Закрепите волновой генератор на конце вала двигателя винтами и шайбами (обратить внимание на ориентацию). Медленно вращая генератор, вставьте его в редуктор, затем соедините редуктор с фланцем двигателя. Используйте высокопрочные винты класса 12.9 с фиксатором резьбы и соблюдайте рекомендованные моменты затяжки.
• Метод 2: Соедините редуктор и двигатель через фланец. Заполните полости смазкой, установите волновой генератор на вал двигателя (ориентация обязана соблюдаться) и закрепите. После заполнения полости выходного фланца смазкой подключите его к круговому шлицу редуктора. Применяются те же требования к точности и креплению, что и в методе 1.

Примечания
Стандартные размеры: 11, 14, 17, 20, 25, 32, 40. Распространённые передаточные числа: 30, 50, 80, 100, 120, 160; другие числа возможны по конфигурации. Указывайте форму и длину flexspline, тип волнового генератора, опции повышенного момента или особую конструкцию при заказе.

Технические характеристики

• Серия: NLGS-U-II
• Размеры модели: 11, 14, 17, 20, 25, 32, 40
• Передаточные числа: 30–160 (конфигурируемые)
• Люфт: ≤20 arcsec (тип. ±20 arcsec)
• Номинальный крутящий момент: 2,2–382 Nm
• Макс. доп. входная скорость: зависит от модели (≈8500–4000 rpm)
• Допустимая средняя входная скорость: тип. 3500 rpm (3000 rpm для крупнейших моделей)
• Ресурс: до ≈15 000 ч
• Типы волнового генератора: C (компонент), U (комбинированный)
• Формы flexspline: L (top-hat), C (cup); длины: S (standard), D (short)
• Опция повышенного момента: G; Специальная трёхволновая структура: T
