Гармонический редуктор NLGS-U-V
гармоническийкоаксиальный5-10 Nm

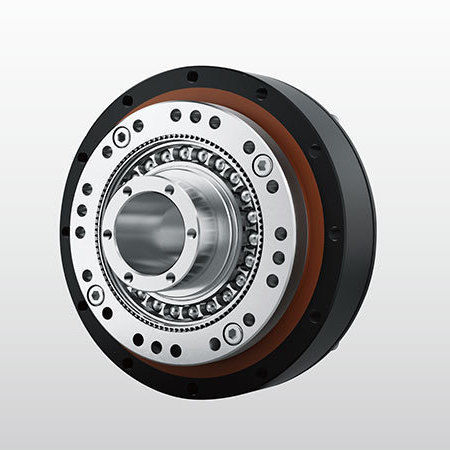

Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm

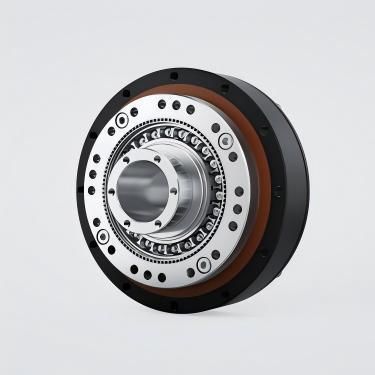

Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 2
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 3
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 4
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 5
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 6
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 7
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 8
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 9
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 10
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 11
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 12
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 13
Гармонический редуктор - NLGS-U-V - DESBOER - гармонический / коаксиальный / 5-10 Nm - изображение - 14
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте DESBOER

Характеристики

Тип
гармонический
Направление осей
коаксиальный
Крутящий момент
200-500 Nm, 100-200 Nm, 50-100 Nm, 20-50 Nm, 10-20 Nm, 5-10 Nm
Сборка
с установкой на фланце
Характеристика конструкции
компактный
Количество уровней
одноуровневый
Рабочая характеристика
сверхточный, малошумный, с высокой пропускной способностью, с уменьшенным люфтом
Применение
для текстиля, для робототехники, для фармацевтических продуктов, для упаковочной машины, для сварочного аппарата, для печатного станка, для станка, для медицинского оборудования, для автомобиля
Скорость вращения

МИН.: 3 000 rpm
(18 849,5559 rad.min-1)

МАКС.: 8 500 rpm
(53 407,0751 rad.min-1)

Длина хода

0,01 °

Коэффициент редукции

МИН.: 30 unit

МАКС.: 500 unit

Вес

МИН.: 0,45 kg
(0,99 lb)

МАКС.: 5,4 kg
(11,9 lb)

Описание

Обзор продукта
  • Продукт: волновой редуктор DESBOERN серии NLGS-U-V (strain wave / harmonic)
  • Диапазон размеров: 14, 17, 20, 25, 32, 40
  • Типичные передаточные числа: 30, 50, 80, 100, 120, 160 (одноступенчатый)
  • Люфт (backlash): ≤20 угл. сек (тип. ±20 угл. сек)
  • Диапазон номинального выходного момента: 7–382 Nm


Инструкции по заказу
  • 1. Обозначение модели — семейство (напр., NLGS, NCGS, NCGD, NLGD, NLGST)
  • 2. Код размера — 14, 17, 20, 25, 32, 40
  • 3. Передаточное число — напр., 30, 50, 80, 100, 120, 160
  • 4. Код конструкции — вариант согласно таблице конструкций
  • 5. Тип волнового генератора — C (компонентный) или U (комбинированный)
  • 6. Код на заказ — коды проекта (напр., E001) для индивидуальных спецификаций


Ключевые особенности
  • Высокая точность позиционирования: множественное зацепление зубьев в двух 180° симметричных положениях снижает погрешности шага и суммарные погрешности для точного вращения и позиционирования.
  • Высокое передаточное число при компактной конструкции: одноступенчатая волновая передача обеспечивает большие коэффициенты (тип. i = 30–500) с тремя соосными деталями.
  • Высокая несущая способность: контакт зубчатой поверхности и множественное зацепление уменьшают нагрузку на единицу площади и повышают несущую способность по сравнению с обычными передачами.
  • Компактность и малая масса: уменьшенный объем и вес, подходит для ограниченных по объему и массе применений.
  • Эффективная, плавная передача с низкими ударами и шумом, длительный срок службы при эксплуатации в пределах спецификаций.


Технические характеристики (выборка)
  • NLGS-14: примеры передаточных чисел 50/80/100 — номинальный момент 7–10 Nm; макс. входная скорость 8500 rpm; ресурс 10 000–15 000 ч; масса ≈0,45 кг; люфт ±20 угл. сек.
  • NLGS-17: примеры 50/80/100/120 — номинальный момент 21–31 Nm; макс. входная скорость 7300 rpm; ресурс 10 000–15 000 ч; масса ≈0,63 кг; люфт ±20 угл. сек.
  • NLGS-20: примеры 50–160 — номинальный момент 33–52 Nm; макс. входная скорость 6500 rpm; ресурс 10 000–15 000 ч; масса ≈0,89 кг; люфт ±20 угл. сек.
  • NLGS-25: примеры 50–160 — номинальный момент 51–87 Nm; макс. входная скорость 5600 rpm; ресурс 10 000–15 000 ч; масса ≈1,44 кг; люфт ±20 угл. сек.
  • NLGS-32: примеры 50–160 — номинальный момент 99–178 Nm; макс. входная скорость 4800 rpm; ресурс 10 000–15 000 ч; масса ≈3,1 кг; люфт ±20 угл. сек.
  • NLGS-40: примеры 50–160 — номинальный момент 178–382 Nm; макс. входная скорость 4000 rpm; ресурс 10 000–15 000 ч; масса ≈5,4 кг; люфт ±20 угл. сек.


Способы установки (кратко)
  • Метод 1: закрепить редуктор на выходном фланце; заполнить волновой генератор, полость редуктора и полость фланца двигателя указанной смазкой; установить фланец двигателя и закрепить волновой генератор на конце вала двигателя винтами и шайбами; при вставке медленно вращать генератор; затем соединить редуктор с фланцем двигателя.
  • Метод 2: соединить редуктор и двигатель через фланец; заполнить полости смазкой; закрепить волновой генератор на валу двигателя; заполнить полость выходного фланца смазкой и соединить с круглым шлицом.


Примечания
  • Изготовляйте фланцы согласно требованиям точности установки. Рекомендуются высокопрочные винты 12.9 с фиксатором резьбы.
  • Рекомендуется приработать на низкой скорости (напр., 100 rpm) перед окончательной затяжкой; значения моментов затяжки см. в таблице моментов затяжки.
  • Для полного набора данных по крутящим моментам, допустимым нагрузкам и вариантам настройки обращайтесь к техническому паспорту.
