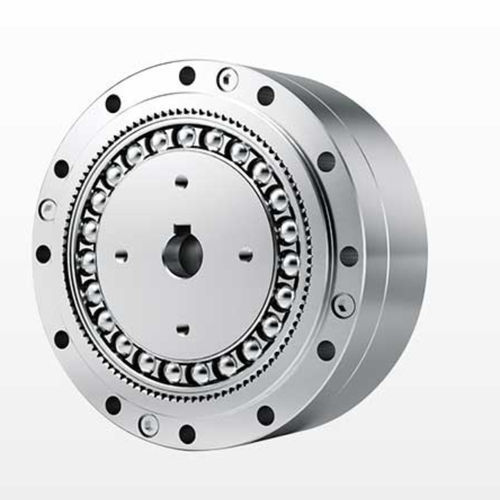

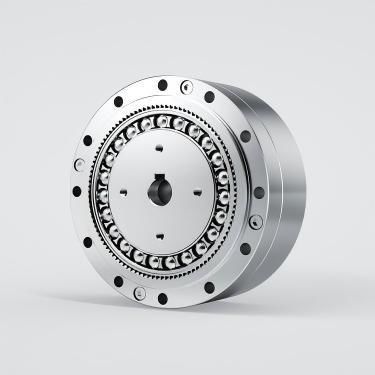

Гармонический редуктор NCGD-U-I

коаксиальныйсо сплошным валом1-5 Nm

Обзор продукта
Серия DESBOER NCGD-U-I, стрейн-вейв редуктор. Доступные размеры: 14, 17, 20, 25, 32, 40. Типичные передаточные числа: 50–160. Номинальный выходной момент: 3,7–206 Нм. Люфт (backlash) ≤20 угловых секунд (тип.). Предназначен для прецизионного позиционирования и компактных приводов в автоматизации, робототехнике и управлении движением.

Инструкции по заказу (объяснение кодов)
① Наименование модели / ② Код спецификации / ③ Код передаточного числа / ④ Код конструкции / ⑤ Тип генератора / ⑥ Код кастомного проекта. Код завода: N. Форма flexspline: L = top-hat, C = cup. Длина flexspline: S = стандартная, D = короткая труба. Опция повышенного крутящего момента: G = повышенный момент, пусто = стандарт. Специальная конструкция: T = трехволновой генератор. Тип волнового генератора: C = компонентный, U = комбинированный. Пример кода проекта: E001.

Ключевые особенности

• Высокая точность: множественные зубья входят в зацепление в двух 180° симметричных точках, снижая влияние погрешности шага и обеспечивая высокую точность позиционирования.
• Большое передаточное число в одном этапе: простая коаксиальная конструкция из трёх деталей обеспечивает высокие передачи в компактном корпусе.
• Высокая несущая способность: большое число зацепляющихся зубьев и поверхностный контакт уменьшают нагрузку на единицу площади по сравнению с обычными передачами.
• Компактность и малый вес: существенно сниженные габариты и масса, выгодные для миниатюризации приводов.
• Эффективная, плавная передача с низким уровнем шума и длительным сроком службы.

Методы установки (кратко)
Нанесите рекомендованную смазку на волновой генератор, внутреннюю полость редуктора и полость фланца. Установите мотор и фланец (при необходимости добавьте уплотнительное кольцо). Закрепите волновой генератор на конце вала мотора винтами и шайбами с учётом ориентации. Медленно вращая, вставьте волновой генератор в редуктор, затем соедините редуктор с моторным фланцем. Используйте высокопрочные винты с фиксатором резьбы и соблюдайте рекомендуемые моменты затяжки. После вставки перед окончательной затяжкой прогоните мотор на низкой скорости (например, 100 об/мин). Обработайте размеры фланцевых полостей в соответствии с требованиями монтажа и заполните их рекомендованной смазкой.

Пример формата кода спецификации
Пример: NCGD-17-00-U-I (серия - код спецификации - код передачи - тип волнового генератора - код структуры).

Технические характеристики (сводка)

• Бренд: DESBOER
• Серия / модель: NCGD-U-I
• Доступные размеры: 14, 17, 20, 25, 32, 40
• Передаточные числа: 50, 80, 100, 120, 160 (typ. 50–160)
• Номинальный момент: 3,7–206 Нм (зависит от модели)
• Люфт: ≤20 угл. сек (typ.)
• Макс. входная скорость: зависит от модели (напр., до 8500 об/мин для малых моделей)
• Допустимая средняя входная скорость: обычно 3500 об/мин
• Варианты flexspline: форма L (top-hat), C (cup); длины S (стандарт), D (короткая)
• Опции: повышенный момент (G), трехволновая структура (T), генератор C или U, кастомные коды проектов (напр. E001)
