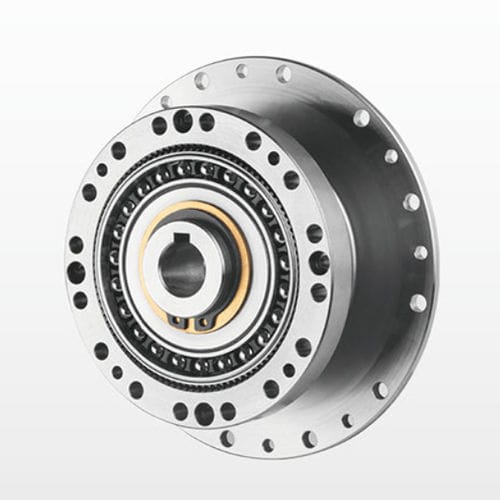

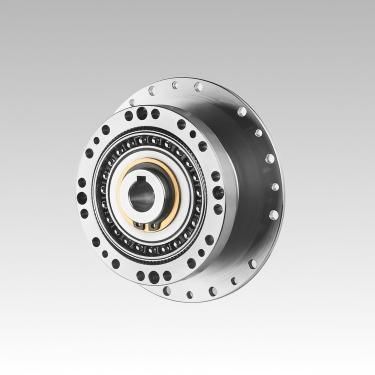

Гармонический редуктор NLGS-C-Ⅱ Series

гармоническийкоаксиальныйсо сплошным валом

Обзор продукта
Серия DESBOERN NLGS-C-Ⅱ — компактные одноступенчатые волновые (strain wave) редукторы, предназначенные для промышленных применений, где требуются высокая позиционная точность, большие передаточные числа и малые габариты. Модели: 14, 17, 20, 25, 32, 40. Типичные передаточные числа: 30, 50, 80, 100, 120, 160. Диапазон номинального выходного момента по серии: примерно 7 Нм — 382 Нм; типичный люфт ≤20 угл. сек.

Инструкция по заказу (код идентификации / спецификации)
Структура кода заказа: ① Код производства | ② Код модели (14,17,20,25,32,40) | ③ Передаточное число (например 30,50,80,100,120,160) | ④ Код конструкции | ⑤ Тип волнового генератора (C = компонентный, U = комбинированный) | ⑥ Код проекта/специальный (напр. E001). Форма flexspline: L = top-hat, C = cup. Длина: S = стандарт, D = короткая. Опция повышенного момента: G. Специальная трёхволновая структура: T.

Ключевые характеристики

• Высокая позиционная точность: множественный контакт зубьев в двух 180° симметричных позициях снижает накопление погрешностей шага.
• Высокое передаточное число в одной ступени: компактная конструкция обеспечивает высокие отношения (тип. i = 30–500 в зависимости от конфигурации).
• Высокая несущая способность: множественные контакты зубьев уменьшают нагрузку на единицу площади и повышают грузоподъёмность по сравнению со многими традиционными передачами.
• Компактность и низкий вес: подходит для микронизации и конструкций с ограниченным пространством.
• Высокая эффективность, долгий срок службы, плавная передача и низкий уровень шума.

Технические характеристики (сводка по моделям)
Ниже приведены типовые значения; окончательный выбор зависит от передаточного числа и кода конструкции.

• NLGS-14 — Передачи: 50 (номинал 7,0 Нм), 80 (10 Нм), 100 (10 Нм). Макс. входная скорость: 8500 об/мин. Люфт: ≤20 угл. сек. Срок службы: 10000–15000 ч. Вес: ~0,11 кг.
• NLGS-17 — Передачи: 50 (21 Нм), 80 (29 Нм), 100 (31 Нм), 120 (31 Нм). Макс. входная скорость: 7300 об/мин. Люфт: 20 угл. сек. Срок службы: 10000–15000 ч. Вес: ~0,18 кг.
• NLGS-20 — Передачи: 50 (33 Нм), 80 (44 Нм), 100–160 (52 Нм). Макс. входная скорость: 6500 об/мин. Люфт: 20 угл. сек. Срок службы: 10000–15000 ч. Вес: ~0,31 кг.
• NLGS-25 — Передачи: 50 (51 Нм), 80 (82 Нм), 100–160 (87 Нм). Макс. входная скорость: 5600 об/мин. Люфт: 20 угл. сек. Срок службы: 10000–15000 ч. Вес: ~0,48 кг.
• NLGS-32 — Передачи: 50 (99 Нм), 80 (153 Нм), 100–160 (178 Нм). Макс. входная скорость: 4800 об/мин. Люфт: 20 угл. сек. Срок службы: 10000–15000 ч. Вес: ~0,97 кг.
• NLGS-40 — Передачи: 50 (178 Нм), 80 (268 Нм), 100–160 (345–382 Нм). Макс. входная скорость: 4000 об/мин. Люфт: 20 угл. сек. Срок службы: 10000–15000 ч. Вес: ~1,87 кг.

Методы установки (кратко)
Рекомендуются два способа установки: Метод 1 — закрепить выходной фланец редуктора, заполнить генератор волны и полости фланцев заданной смазкой, закрепить генератор на торце вала двигателя, аккуратно вставить в редуктор и зафиксировать винтами и шайбами; при необходимости использовать уплотнительное кольцо; перед окончательной затяжкой работать при низкой скорости (~100 об/мин). Метод 2 — соединить редуктор и двигатель через фланец, заполнить смазкой полости и генератор, закрепить генератор на валу, затем подключить выходной фланец к круговому шлицу. Соблюдайте требования к точности фланца, крутящий момент затяжки и рекомендации по фиксации резьбы производителя.

Технические характеристики / опции

• Серия: NLGS-C-Ⅱ (strain wave / волновые передачи)
• Изготовитель: DESBOERN
• Доступные размеры: 14, 17, 20, 25, 32, 40
• Типичные передачи: 30, 50, 80, 100, 120, 160 (в зависимости от модели)
• Диапазон номинального момента: ~7 Нм — 382 Нм
• Типичный люфт: ≤20 угл. сек.
• Flexspline: L (top-hat), C (cup); длины: S (standard), D (short)
• Волновой генератор: C (компонент) или U (комбинированный)
• Опции: G = высокомоментная конструкция, T = трёхволновая структура, E001 = код для индивидуального проекта
