Обзор продукции

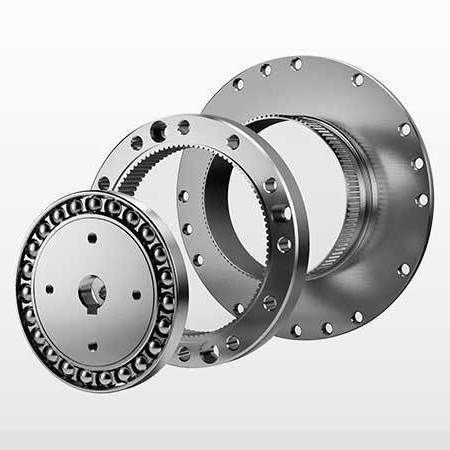

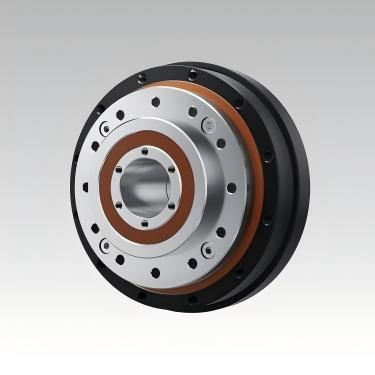

Редуктор серии DESBOER NLGD-C-Ⅰ с волной деформации
- Варианты моделей: 14, 17, 20, 25, 32, 40
- Соотношение: 50 - 160 (примеры: 30, 50, 80, 100, 120, 160)
- Зазор: ≤20 дуг (типичное доступное значение показано ±20 дуг)
- Номинальный выходной крутящий момент: 3.7 - 206 Нм (зависит от модели и передаточного числа)
Инструкции по заказу (разбивка по кодам)
- ① Название модели (серия: NLGS, NCGS, NCGD, NLGD, NLGST и др.)
- ② Код спецификации (например, 14, 17, 20, 25, 32, 40)
- ③ Коэффициент редукции (например, 30, 50, 80, 100, 120, 160)
- ④ Код структуры (вариант структуры изделия)
- ⑤ Тип генератора волн: C = компонентный тип, U = комбинированный тип
- ⑥ Пользовательская спецификация: E001 - код проекта для заказных волновых редукторов с деформацией
- Дополнительные примечания: Код места производства N; Форма флексплайна: L = тип верхней шляпы, C = тип чашки; Длина флексплайна: S = стандартная, D = короткая трубка; High Torque Design: G = конструкция с высоким крутящим моментом (пустая для стандарта); Специальная конструкция: T = трехволновая структура генератора
Основные характеристики
- Высокая точность: несколько зубьев зацепляются одновременно в двух 180° симметричных положениях для уменьшения ошибок шага и достижения очень высокой точности положения и вращения.
- Большое передаточное отношение: одноступенчатая передача волны деформации может достигать i = 30-500; простая структура с тремя основными частями на одной оси для достижения высокого отношения скорости.
- Высокая несущая способность: контакт поверхностей зубьев и множество зацепляющихся зубьев уменьшают нагрузку на единицу площади, улучшая несущую способность по сравнению с другими формами передачи.
- Компактность и легкость: меньший объем и вес по сравнению с обычными зубчатыми устройствами, что позволяет миниатюризировать и облегчать конструкции.
- Высокая эффективность передачи и длительный срок службы.
- Плавная передача с низким уровнем шума и отсутствием ударов.
Типичные данные генератора волн / механического интерфейса
МОДЕЛЬ | U | T | W
Генератор волн-A Ø6 | Ø6H7 | 7+0.1/0 | 2P9/JS9
Волновой генератор-A Ø8 | Ø8H7 | 9.4+0.1/0 | 3P9/JS9
Волновой генератор-A Ø11 | Ø11H7 | 12.8+0.1/0 | 4P9/JS9
Генератор волн-A Ø15 | Ø15H7 | (не показано) | (не показано)
Генератор волн-A Ø20 | Ø20H7 | (не показано) | (не показано)
Таблицы технических характеристик редукторов (выбранные извлеченные строки)
NCGD-14 (примеры строк)
Модель: NCGD-14 | Передаточное число: 50 | Номинальная скорость @2000 об/мин: 3.7 Нм | Макс. Допустимый крутящий момент при запуске/остановке: 12 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 4.8 Нм | Макс. Мгновенный допустимый крутящий момент: 23 Нм | Макс. Допустимая скорость на входе: 8500 об/мин | Допустимая средняя скорость на входе: 3500 об/мин | Пусковой момент: 6,2 сНм | Люфт: ±20 дуг | Срок службы: 9000 часов
Модель: NCGD-14 | Передаточное число: 80 | Номинальная скорость @2000 об/мин: 5.4 Нм | Макс. Допустимый крутящий момент при пуске/остановке: 16 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 7,7 Нм | Макс. Мгновенный допустимый крутящий момент: 35 Нм | Допустимая средняя скорость на входе: 3500 об/мин | Люфт: ±20 дуг | Срок службы: 10000 часов
Модель: NCGD-14 | Передаточное число: 100 | Номинальная скорость @2000 об/мин: 5.4 Нм | Макс. Допустимый крутящий момент при пуске/остановке: 19 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 7,7 Нм | Макс. Мгновенный допустимый крутящий момент: 35 Нм | Пусковой момент: 4.8 сНм | Люфт: ±20 дуг | Срок службы: 10000 ч
NLGD-17 (выбранные ряды)
Модель: NLGD-17 | Передаточное число: 50 | Номинальная скорость @2000 об/мин: 11 Нм | Макс. Допустимый крутящий момент при пуске/остановке: 23 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 18 Нм | Макс. Мгновенный допустимый крутящий момент: 48 Нм | Макс. Допустимая скорость на входе: 7300 об/мин | Допустимая средняя скорость на входе: 3500 об/мин | Пусковой момент: 19 сНм | Люфт: ±20 дуг | Срок службы: 9000 часов
Модель: NLGD-17 | Передаточное число: 80 | Номинальная скорость @2000 об/мин: 15 Нм | Макс. Допустимый крутящий момент при пуске/остановке: 29 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 19 Нм | Макс. Моментально допустимый крутящий момент: 61 Нм | Пусковой момент: 16 сНм | Люфт: ±20 дуг | Срок службы: 10000 ч
Модель: NLGD-17 | Передаточное число: 100 | Номинальная скорость @2000 об/мин: 16 Нм | Макс. Допустимый крутящий момент при запуске/остановке: 37 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 27 Нм | Макс. Моментально допустимый крутящий момент: 71 Нм | Пусковой момент: 17 сНм | Люфт: ±20 дуг | Срок службы: 10000 часов
NLGD-20 (выбранные ряды)
Модель: NLGD-20 | Передаточное число: 50 | Номинальная скорость @2000 об/мин: 17 Нм | Макс. Допустимый крутящий момент при пуске/остановке: 39 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 24 Нм | Макс. Мгновенный допустимый крутящий момент: 69 Нм | Макс. Допустимая частота вращения: 6500 об/мин | Допустимая средняя частота вращения: 3500 об/мин | Пусковой момент: 25 сНм | Люфт: 20 дуг | Срок службы: 9000 ч
Модель: NLGD-20 | Передаточное число: 80 | Номинальная скорость при 2000 об/мин на входе: 24 Нм | Макс. Допустимый крутящий момент при пуске/остановке: 51 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 33 Нм | Макс. Моментально допустимый крутящий момент: 89 Нм | Пусковой момент: 23 сНм | Люфт: 20 дуг | Срок службы: 10000 ч
Модель: NLGD-20 | Передаточное число: 100 | Номинальная скорость @2000 об/мин Вход: 28 Нм | Макс. Допустимый крутящий момент при пуске/остановке: 57 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 34 Нм | Макс. Моментально допустимый крутящий момент: 95 Нм | Пусковой момент: 22 сНм | Люфт: 20 дуг | Срок службы: 10000 ч
Модель: NLGD-20 | Передаточное число: 120 | Номинальная скорость при 2000 об/мин: 28 Нм | Макс. Допустимый крутящий момент при пуске/остановке: 60 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 34 Нм | Макс. Моментально допустимый крутящий момент: 95 Нм | Пусковой момент: 22 сНм | Срок службы: 10000 часов
Модель: NLGD-20 | Передаточное число: 160 | Номинальная скорость при 2000 об/мин: 28 Нм | Макс. Допустимый крутящий момент при запуске/остановке: 64 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 34 Нм | Макс. Моментально допустимый крутящий момент: 95 Нм | Пусковой момент: 22 сНм | Срок службы: 10000 часов
NLGD-25 (выбранные ряды)
Модель: NLGD-25 | Передаточное число: 50 | Номинальная скорость @2000 об/мин на входе: 27 Нм | Макс. Допустимый крутящий момент при пуске/остановке: 69 Нм | Макс. Допустимый крутящий момент при средней нагрузке: 38 Нм | Макс. Мгновенный допустимый крутящий момент: 127 Нм | Макс. Допустимая скорость на входе: 5600 об/мин | Допустимая средняя скорость на входе: 3500 об/мин | Пусковой момент: 39 сНм | Люфт: 20 дуг | Срок службы: 9000-10000 часов (в зависимости от коэффициента)
Другие типоразмеры NLGD (32, 40) отличаются более высоким крутящим моментом и большими допустимыми моментами, при этом максимально допустимые скорости вращения уменьшаются по мере увеличения типоразмера (примеры приведены в таблицах).
Методы установки (краткое описание)
Метод1: Закрепите редуктор на выходном фланце и входной фланец на круглом шлице; заполните генератор волн, полость редуктора и полость фланца двигателя указанной смазкой; закрепите двигатель и фланец; закрепите генератор волн на валу двигателя с помощью винтов и плоских шайб; медленно поверните генератор волн и вставьте в редуктор; соедините редуктор с фланцем двигателя. Рекомендации: изготовить фланец в соответствии с требованиями к точности установки; использовать высокопрочные винты 12.9 с клеем для фиксации резьбы; запустить двигатель на низкой скорости (~100 об/мин) в качестве пробной затяжки перед окончательным затягиванием; соблюдать указанные размеры полости фланца и смазку, а также руководствоваться таблицей моментов затяжки винтов.
Метод2: Соедините редуктор и двигатель через фланец; заполните полости смазкой; нанесите смазку на генератор волн и закрепите на валу двигателя винтами и плоскими шайбами; заполните полость выходного фланца смазкой, затем соедините и закрепите на круглом шлице. Применяются те же рекомендации, что и в методе 1.
Caractéristiques / spécifications techniques
- Серия / модель: NLGD-C-Ⅰ (размеры 14, 17, 20, 25, 32, 40)
- Возможные коэффициенты редукции: 30, 50, 80, 100, 120, 160 (и другие по таблице)
- Зазор: обычно ±20 дуг (достижимо ≤20 дуг)
- Номинальный диапазон выходного крутящего момента (примеры серий): 3.7 Нм (малые размеры) до 206 Нм (большие размеры) в зависимости от передаточного числа/модели
- Максимально допустимая скорость вращения на входе (примеры серий): 8500 об/мин (малые размеры) до 3000-4000 об/мин для больших размеров (см. таблицы для каждой модели)
- Допустимая средняя скорость вращения: 3500 об/мин (малые размеры), уменьшается для больших размеров
- Значения пускового момента и кНм приведены для каждой модели/отношения в технических таблицах выше
- Стандарты отверстий/интерфейсов волновых генераторов: Ø6, Ø8, Ø11, Ø15, Ø20 с посадкой H7 и указанными значениями допусков
