Гармонический серворедуктор NCGS-U-II

коаксиальныйконцентричный5-10 Nm

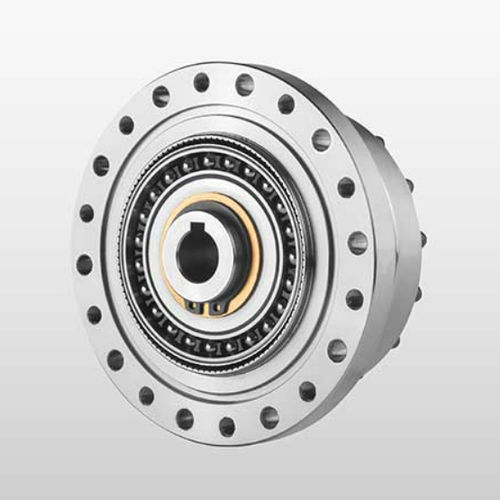

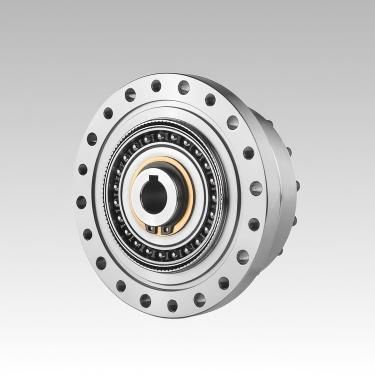

Обзор продукции Редуктор DESBOER NCGS-U-II серии Strain Wave Основные данные Модель: 14/17/20/25/32/40 Передаточное число: 50 - 160 Люфт: ≤20 дуг Номинальный крутящий момент на выходе: 7 - 382 Нм Инструкции по заказу ① Название модели ② Код спецификации ③ Коэффициент редукции (примеры: 30, 50, 80, 100, 120, 160) ④ Код конструкции ⑤ Тип генератора (C = компонентный тип, U = комбинированный тип) ⑥ Индивидуальная спецификация (E001 = код проекта для индивидуальных тензоредукторов) Основные характеристики

• Высокая точность: несколько зубьев входят в зацепление одновременно в двух симметричных положениях на 180°, уменьшая влияние ошибки шага и обеспечивая очень высокую точность положения и вращения.
• Большое передаточное отношение: одноступенчатая тензоволновая передача может достигать соотношения обычно в диапазоне i = 30 - 500 при простой структуре; три основные части на одной оси обеспечивают высокие скоростные соотношения.
• Высокая несущая способность: контакт поверхностей зубьев и одновременное зацепление нескольких зубьев приводит к снижению нагрузки на единицу площади и повышению несущей способности по сравнению с другими формами передачи.
• Малый размер и легкий вес: по сравнению с обычными зубчатыми устройствами объем и вес могут быть значительно уменьшены для миниатюризации.
• Высокая эффективность передачи и длительный срок службы.
• Плавная передача с низким уровнем шума и отсутствием ударов.

Примечания к кодам изделий и опциям (1) Место производства: 'N' - это заводской код. Форма флексплайна: L = тип "шляпа", C = тип "чашка". Длина флексплайна: S = стандартный тип, D = тип короткой трубки. Конструкция с высоким крутящим моментом: G = конструкция с высоким крутящим моментом, blank = стандартный тип. Специальная конструкция: T = редуктор с трехволновой структурой генератора. (2) Коды спецификаций редукторов с волнами деформации: такие как 14, 17, 20, 25, 32, 40 и т.д. (3) Коэффициенты редукции: такие как 30, 50, 80, 100, 120, 160 и т.д. (4) Структурный код, описанный выше. (5) Тип генератора волн: C - компонентный тип, U - комбинированный тип. (6) E001 - код проекта для индивидуальных волновых редукторов с деформацией. Технические характеристики редуктора NCGS-14-00-U-II Заголовок: Передаточное число | Номинальная скорость при 2000 об/мин (Нм) | Макс. Допустимый крутящий момент при пуске/остановке (Нм) | Макс. Допустимый крутящий момент при средней нагрузке (Нм) | Макс. Моментально допустимый крутящий момент (Нм) | Макс. Допустимая частота вращения (об/мин) | Допустимая средняя частота вращения (об/мин) | Пусковой момент (сНм) | Люфт (дуг) | Срок службы (час) | Вес (кг) 50 | 7.0 | 23 | 9 | 46 | 8500 | 3500 | 4.5 | ±20 | 10000 | 0.52 80 | 10 | 30 | 14 | 58 | 8500 | 3500 | 4.5 | ±20 | 15000 | 0.52 100 | 10 | 36 | 14 | 58 | 8500 | 3500 | 4.5 | ±20 | 15000 | 0.52 NCGS-17-00-U-II 50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.68 80 | 29 | 56 | 35 | 109 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.68 100 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.68 120 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.4 | ±20 | 15000 | 0.68 NCGS-20-00-U-II 50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.98 80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.98 100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.98 120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.98 160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.98 NCGS-25-00-U-II 50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 1.5 80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 1.5 100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 1.5 120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 1.5 160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 1.5 NCGS-32-00-U-II 50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 3.2 80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 3.2 100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 3.2 120 | 178 | 459 | 281 | 842 | 4800 | 3500 | 17 | ±20 | 15000 | 3.2 160 | 178 | 484 | 281 | 842 | 4800 | 3500 | 15 | ±20 | 15000 | 3.2 NCGS-40-00-U-II 50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 5.0 80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 5.0 100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 5.0 120 | 382 | 802 | 586 | 1510 | 4000 | 3000 | 31 | ±20 | 15000 | 5.0 160 | 382 | 841 | 586 | 1510 | 4000 | 3000 | 26 | ±20 | 15000 | 5.0 Методы установки Нанесите смазку на генератор волн, внутреннюю полость редуктора и полость соединительного фланца. Закрепите двигатель и фланец; при необходимости добавьте уплотнительное кольцо. Надежно закрепите генератор волн на конце вала двигателя (обратите внимание на ориентацию генератора волн), зафиксировав винтами и плоскими шайбами. Медленно поверните генератор волн и вставьте его в редуктор, затем соедините редуктор с фланцем двигателя. Рекомендации: изготавливайте фланец в соответствии с требованиями к точности установки; используйте высокопрочные винты (например, класса 12.9) с клеем для фиксации резьбы; после установки генератора волн запустите двигатель на низкой скорости (100 об/мин) на некоторое время перед затягиванием винтов; рассчитайте размеры полости фланца согласно спецификации и заполните ее указанной смазкой; моменты затяжки винтов см. в таблице моментов затяжки. Карактристики / технические характеристики

• Семейство продуктов: NCGS-U-II (серия NCGS)
• Доступные модели: 14, 17, 20, 25, 32, 40
• Доступные коэффициенты редукции: 30, 50, 80, 100, 120, 160 (в зависимости от модели)
• Зазор: обычно ±20 дуг или лучше
• Номинальный диапазон выходного крутящего момента по сериям: 7 Нм - 382 Нм (зависит от модели)
• Максимально допустимая частота вращения: зависит от модели (диапазоны указаны в таблицах, например, до 8500 об/мин для младших моделей)
• Допустимая средняя частота вращения обычно до 3500 об/мин (зависит от модели)
• Значения пускового момента приведены для каждой модели/ряда
• Срок службы указан для каждой модели/ряда (напр.например, 10000-15000 часов работы)
• Вес зависит от модели (пример: 0,52 кг для NCGS-14, до ~5 кг для NCGS-40)
• Варианты гибкой пластины: форма L (верхняя шляпа) или C (чашка), длина S (стандартная) или D (короткая)
• Высокий крутящий момент: суффикс G; специальная трехволновая структура генератора: суффикс T
• Тип волнового генератора: C = компонентный тип, U = комбинированный тип
• Код проекта по индивидуальному заказу: E001
