Обзор продукции

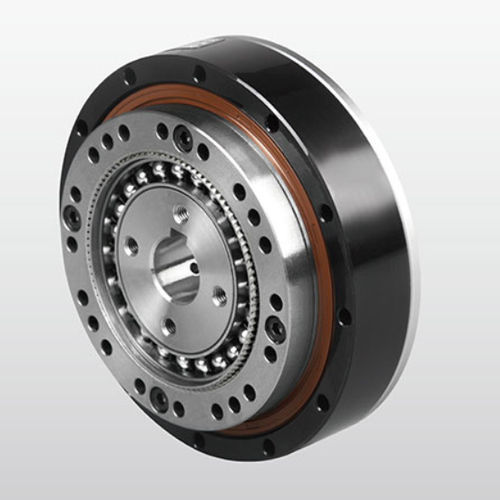

Волновой редуктор серии DESBOERN NLGS-U-I
- Выпускаемые модели: 11, 14, 17, 20, 25, 32, 40
- Коэффициент редукции: 30, 50, 80, 100, 120, 160 (типичные доступные коэффициенты)
- Зазор: ≤20 дуг (типичный)
- Номинальный выходной крутящий момент: 2,2 - 382 Нм (зависит от модели и коэффициента)
Инструкции по заказу (разбивка по кодам)
- ① Название модели: NLGS (также NCGS, NCGD, NLGD, NLGST)
- ② Код спецификации: коды размеров, такие как 11, 14, 17, 20, 25, 32, 40
- ③ Коэффициент редукции: 30, 50, 80, 100, 120, 160 и т.д.
- ④ Код конструкции: (конкретные коды структуры, используемые на чертежах/спецификациях)
- ⑤ Тип генератора волн: C = компонентный тип, U = комбинированный тип
- ⑥ Пользовательская спецификация: E001 указывает код проекта/заказа
- Дополнительные флаги: Код места производства (например, N), Форма флексплайна L = верхняя шляпа, C = чашка; Длина флексплайна S = стандартная, D = короткая трубка; Конструкция с высоким крутящим моментом G = конструкция с высоким крутящим моментом (пустая = стандартная); Специальная конструкция T = конструкция трехволнового генератора
Основные характеристики
- Высокая точность: несколько зубьев входят в зацепление в двух симметричных положениях на 180° для минимизации ошибок шага и обеспечения очень высокой точности положения/вращения.
- Большое передаточное отношение: коэффициенты передачи одноступенчатой деформационной волны обычно i = 30-500; простая конструкция с тремя основными частями на одной оси позволяет достичь высокого коэффициента скорости.
- Высокая несущая способность: множество зацепляющихся зубьев и поверхностный контакт приводят к меньшей нагрузке на единицу площади и более высокой несущей способности, чем у обычных типов передач.
- Компактность и легкость: уменьшенный объем и вес по сравнению с обычными зубчатыми устройствами, что позволяет миниатюризировать.
- Высокая эффективность передачи и длительный срок службы.
- Плавная передача с низким уровнем шума и отсутствием ударов.
Технические характеристики редукторов - сводные таблицы (выбранные значения по моделям и передаточным числам)
NLGS-11 (единицы Нм, где указано)
Модель NLGS-11 - передаточные числа и рабочие характеристики:
Передаточное число 30: Номинальный Нм 2,2; Максимальный пуск/останов 4,5 Нм; Максимальная средняя нагрузка 3,4 Нм; Максимальный момент 8,5 Нм; Максимально допустимая скорость вращения 8500 об/мин; Допустимая средняя скорость вращения 3500 об/мин; Люфт ±20 дуг; Срок службы 10000 ч; Вес 0,27 кг
Коэффициент 50: Номинальный 3,5 Нм; Максимальный старт/стоп 8,3 Нм; Максимальный средний 5,5 Нм; Максимальный моментный 17 Нм; Люфт ±20 дуг; Срок службы 15000 ч
Коэффициент 100: Номинальный 5 Нм; Максимальный старт/стоп 11 Нм; Максимальный средний 8,9 Нм; Максимальный моментный 25 Нм; Вес 1,5 кг; Срок службы 15000 ч
NLGS-14
Коэффициент 50: Номинальный 7,0 Нм; Макс старт/стоп 23 Нм; Макс средний 9 Нм; Макс моментный 46 Нм; Макс допустимая скорость вращения 8500 об/мин; Допустимая средняя 3500 об/мин; Пусковой момент 4,5 сНм; Люфт ±20 дуг; Срок службы 10000 ч; Вес 0,4 кг
Коэффициент 80: Номинальный 10 Нм; Максимальный пуск/стоп 30 Нм; Максимальный средний 14 Нм; Максимальный момент 61 Нм; Вес 3,1 кг; Срок службы 15000 ч
Коэффициент 100: Номинальный 10 Нм; Максимальный старт/стоп 36 Нм; Максимальный средний 14 Нм; Максимальный момент 70 Нм; Вес 2,8 кг; Срок службы 15000 ч
NLGS-17
Коэффициент 50: Номинальный 21 Нм; Max старт/стоп 44 Нм; Max avg 34 Нм; Max momentary 91 Нм; Max допустимая скорость вращения 7300 об/мин; Допустимая средняя скорость вращения 3500 об/мин; Пусковой момент 6,7 сНм; Люфт ±20 дуг; Срок службы 10000 ч; Вес ~0,54 кг
Коэффициент 80: Номинальный 29 Нм; Максимальный пуск/стоп 56 Нм; Максимальный средний 35 Нм; Максимальный момент 113 Нм; Вес 4,4 кг; Срок службы 15000 ч
Ratio 100: Номинальный 31 Нм; Макс старт/стоп 70 Нм; Макс средний 51 Нм; Макс моментный 143 Нм; Вес 3,7 кг; Срок службы 15000 ч
Коэффициент 120: Номинальный 31 Нм; Максимальный старт/стоп 70 Нм; Максимальный средний 51 Нм; Максимальный момент 112 Нм; Вес 3,4 кг; Срок службы 15000 ч
NLGS-20
Коэффициент 50: Номинальный 33 Нм; Максимальный старт/стоп 73 Нм; Максимальный средний 44 Нм; Максимальный момент 127 Нм; Максимально допустимая скорость вращения 6500 об/мин; Допустимая средняя 3500 об/мин; Пусковой момент 8,6 сНм; Люфт ±20 дуг; Срок службы 10000 ч; Вес 0,72 кг
Коэффициент 80: Номинальный 44 Нм; Максимальный старт/стоп 96 Нм; Максимальный средний 61 Нм; Максимальный момент 165 Нм; Вес 5,4 кг; Срок службы 15000 ч
Коэффициент 100: Номинальный 52 Нм; Максимальный старт/стоп 107 Нм; Максимальный средний 64 Нм; Максимальный момент 191 Нм; Вес 4,7 кг; Срок службы 15000 ч
Коэффициент 120: Номинальный 52 Нм; Максимальный старт/стоп 113 Нм; Максимальный средний 64 Нм; Максимальный момент 191 Нм; Вес 4,2 кг; Срок службы 15000 ч
Коэффициент 160: Номинальный 52 Нм; Максимальный старт/стоп 120 Нм; Максимальный средний 64 Нм; Максимальный момент 191 Нм; Вес 3,6 кг; Срок службы 15000 ч
NLGS-25
Коэффициент 50: Номинальный 51 Нм; Максимальный старт/стоп 127 Нм; Максимальный средний 72 Нм; Максимальный момент 242 Нм; Максимально допустимая частота вращения 5600 об/мин; Допустимая средняя 3500 об/мин; Пусковой момент 17 сНм; Люфт ±20 дуг; Срок службы 10000 ч; Вес 1,22 Кг
Коэффициент 80: Номинальный 82 Нм; Максимальный пуск/стоп 178 Нм; Максимальный средний 113 Нм; Максимальный мгновенный 332 Нм; Вес 10 кг (приблизительно по табличным значениям); Срок службы 15000 ч
Соотношение 100: Номинальный 87 Нм; Максимальный старт/стоп 204 Нм; Максимальный средний 140 Нм; Максимальный момент 369 Нм; Вес ~8,8 кг; Срок службы 15000 ч
Ratio 120: Номинальный 87 Нм; Макс старт/стоп 217 Нм; Макс средний 140 Нм; Макс моментный 395 Нм; Вес ~8,0 кг; Срок службы 15000 ч
Ratio 160: Номинальный 87 Нм; Максимальный старт/стоп 229 Нм; Максимальный средний 140 Нм; Максимальный момент 408 Нм; Вес ~6,9 кг; Срок службы 15000 ч
NLGS-32
Коэффициент 50: Номинальный 99 Нм; Максимальный старт/стоп 281 Нм; Максимальный средний 140 Нм; Максимальный момент 497 Нм; Максимально допустимая скорость вращения 4800 об/мин; Допустимая средняя 3500 об/мин; Пусковой момент 34 сНм; Люфт ±20 дуг; Срок службы 10000 ч; Вес 2,54 кг
Коэффициент 80: Номинальный 153 Нм; Максимальный старт/стоп 395 Нм; Максимальный средний 217 Нм; Максимальный момент 738 Нм; Пусковой момент 21 сНм; Срок службы 15000 ч
Коэффициент 100: Номинальный 178 Нм; Максимальный старт/стоп 433 Нм; Максимальный средний 281 Нм; Максимальный момент 841 Нм; Пусковой момент 20 сНм; Срок службы 15000 ч
Коэффициент 120: Номинальный 178 Нм; Максимальный старт/стоп 459 Нм; Максимальный средний 281 Нм; Максимальный момент 892 Нм; Пусковой момент 17 сНм; Срок службы 15000 ч
Ratio 160: Номинальный 178 Нм; Максимальный старт/стоп 484 Нм; Максимальный средний 281 Нм; Максимальный момент 892 Нм; Пусковой момент 15 сНм; Срок службы 15000 ч
NLGS-40 / NLG5-40 (выбранные)
Типичные высокопроизводительные агрегаты: номинальный крутящий момент до нескольких сотен Нм (например, NLGS-40 - до 382 Нм в зависимости от передаточного числа); в таблице приведены примеры передаточных чисел 50-160 с номинальным крутящим моментом 178-382 Нм, максимальный момент пуска/остановки до ~841 Нм, максимальная мгновенная и средняя нагрузки масштабированы соответствующим образом; максимально допустимая скорость вращения входного вала для самых крупных моделей обычно 4000 об/мин (или 3000 об/мин в среднем для некоторых версий NLG).
Генератор волн / детали монтажа
Размеры и посадочные места волнового генератора в зависимости от модели (выбранной):
NLGS-11: Волновой генератор A Ø5 (Ø5H7) и Ø6 (Ø6H7) варианты посадки
NLGS-14: Волновой генератор A Ø5 (Ø5H7) / A Ø6 / A Ø8 и т.д.; примеры посадок включают допуски (например, 6 +0.1 /0, 7 +0.1 /0, 9.4 +0.1 /0) и посадки подшипников (например, 2JS9/P9, 3JS9/P9).
NLGS-17 и больше: диаметры волновых генераторов Ø8, Ø11, Ø14, Ø19, Ø22 и т.д. со специфическими посадками (Φ8H7, Φ11H7, Φ14H7, Φ19H7, Ø22H7) и соответствующими внешними диаметрами волновых генераторов (например, 9.4, 12.8, 16.3, 21.8, 24.8 мм и т.д.).
Методы установки (краткое описание)
Метод 1: Закрепите редуктор на выходном фланце и входной фланец на круглом шлице; заполните полости (генератор волн, редуктор, фланец двигателя) указанной смазкой; закрепите двигатель и фланец; закрепите генератор волн на конце вала двигателя с помощью винтов и шайб; медленно вращайте и вставляйте генератор волн, затем соедините редуктор с фланцем двигателя.
Метод 2: соедините редуктор и двигатель через фланец; заполните полости редуктора и фланца смазкой; нанесите смазку на генератор волн; закрепите генератор волн на валу двигателя; заполните полость выходного фланца смазкой и соедините с круглым шлицем.
Примечания: изготавливайте фланцы в соответствии с требованиями к точности установки; используйте высокопрочные винты (рекомендуемый класс 12.9) с фиксатором резьбы; запустите двигатель на низкой скорости (~100 об/мин) для обкатки перед окончательной затяжкой винтов; обратитесь к таблице моментов затяжки винтов и размерам полости фланца в технической документации.
Карактристики / технические характеристики
- Серия / модель: NLGS (показана конфигурация NLGS-U-I)
- Доступные размеры: 11, 14, 17, 20, 25, 32, 40
- Типичные коэффициенты редукции: 30, 50, 80, 100, 120, 160
- Зазор: обычно ±20 дуг (≤20 дуг для многих конфигураций)
- Номинальный диапазон выходного крутящего момента: ~2,2 Нм (NLGS-11) до ~382 Нм (NLGS-40) в зависимости от передаточного числа
- Максимально допустимая скорость на входе: зависит от модели (например, 8500 об/мин для самых маленьких моделей, до ~4000 об/мин для самых больших)
- Допустимая средняя скорость на входе: обычно 3500 об/мин (зависит от модели)
- Типичный срок службы: 10000-15000 часов в зависимости от модели и соотношения
- Диаметры/размеры волновых генераторов: различные значения Ø с допусками H7; конкретные посадки для каждой модели, как указано выше
- Опции: форма гибкой пластины (L/C), длина гибкой пластины (S/D), конструкция с высоким крутящим моментом (G), специальная трехволновая структура генератора (T), индивидуальные коды проектов (E001)
