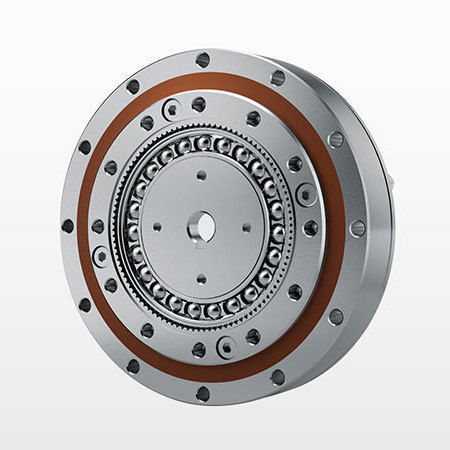

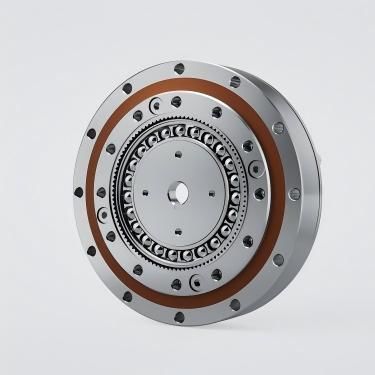

Гармонический редуктор NLGD-U-I

коаксиальный1-5 Nm5-10 Nm

Обзор продукции Волновой редуктор серии DESBOERN NLGD-U-I

• Размеры моделей: 14, 17, 20, 25, 32, 40
• Доступные понижающие коэффициенты: 30, 50, 80, 100, 120, 160 (примеры)
• Зазор: ≤20 дуг (типовой)
• Номинальный диапазон выходного крутящего момента (в зависимости от модели/отношения): 3.7 - 206 Нм

Инструкции по заказу (разбивка по кодам) ① Название модели ② Код спецификации ③ Коэффициент редукции (примеры: 30, 50, 80, 100, 120, 160) ④ Код структуры ⑤ Тип генератора волн: C = компонентный тип, U = комбинированный тип ⑥ Пользовательская спецификация: E001 = код проекта для заказных волновых редукторов деформации Flexspline / специальные коды Место производства: N = код завода Форма флексплайна: L = тип шляпы, C = тип чашки Длина флексплайна: S = стандартный тип, D = тип короткой трубки Конструкция с высоким крутящим моментом: G = конструкция с высоким крутящим моментом, заготовка = стандартный тип Специальная конструкция: T = редуктор с трехволновой структурой генератора Основные характеристики

• Высокая точность: множество зубьев зацепляются симметрично (два симметричных положения по 180°) для уменьшения влияния ошибки шага и получения очень высокой точности положения и вращения.
• Большое передаточное отношение: одноступенчатая деформационно-волновая передача может достигать высоких коэффициентов (i = 30-500) при простой структуре; три основные части на одной оси позволяют получить высокие коэффициенты скорости.
• Высокая несущая способность: многократное зацепление зубьев и поверхностный контакт уменьшают нагрузку на единицу площади; несущая способность выше, чем у многих других форм передачи.
• Компактный размер и легкий вес: меньший объем и вес по сравнению с обычными зубчатыми устройствами - подходит для миниатюризации и легких конструкций.
• Высокая эффективность передачи и длительный срок службы.
• Плавная передача с низким уровнем шума и минимальным воздействием.

Таблицы технических характеристик коробок передач (выбранные строки) Примечание: строки представлены в виде: Модель | Передаточное число | Номинальный крутящий момент (Нм) | Максимально допустимый крутящий момент при запуске/остановке (Нм) | Максимально допустимый крутящий момент при средней нагрузке (Нм) | Максимально допустимый крутящий момент при кратковременной нагрузке (Нм) | Максимально допустимая скорость вращения (об/мин) | Допустимая средняя скорость вращения (об/мин) | Пусковой момент (сНм) | Люфт (дуги) | Срок службы (ч) | Вес (кг) NLGD-14 | 50 | 3,7 | 12 | 4,8 | 23 | 8500 | 3500 | 6,2 | 20 | 9000 | 0,33 NLGD-14 | 80 | 5,4 | 16 | 7,7 | 35 | (те же максимальные скорости) | (те же средние скорости) | 6,2 | 20 | 10000 | 0,33 NLGD-14 | 100 | 5.4 | 19 | 7.7 | 35 | (то же) | (то же) | 4.8 | 20 | 10000 | 0.33 НЛГД-17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | 19 | ±20 | 9000 | 0,42 NLGD-17 | 80 | 15 | 29 | 19 | 61 | (те же максимальные скорости) | (те же средние скорости) | 16 | ±20 | 10000 | 0.42 NLGD-17 | 100 | 16 | 37 | 19 | 71 | (то же) | (то же) | 4.8 | ±20 | 10000 | 0.42 NLGD-17 | 120 | 16 | 37 | 27 | 71 | (то же) | (то же) | 13 | ±20 | 10000 | 0.42 НЛГД-20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | 25 | ±20 | 9000 | 0.52 NLGD-20 | 80 | 24 | 51 | 33 | 89 | (то же) | (то же) | 23 | ±20 | 10000 | 0.52 NLGD-20 | 100 | 28 | 57 | 34 | 95 | (то же) | (то же) | 22 | ±20 | 10000 | 0.52 NLGD-20 | 120 | 28 | 60 | 34 | 95 | (то же) | (то же) | 22 | ±20 | 10000 | 0.52 NLGD-20 | 160 | 28 | 64 | 34 | 95 | (то же) | (то же) | 22 | ±20 | 10000 | 0.52 NLGD-25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | 39 | ±20 | 9000 | 0.91 NLGD-25 | 80 | 44 | 96 | 60 | 179 | (то же) | (то же) | 36 | ±20 | 10000 | 0.91 NLGD-25 | 100 | 47 | 110 | 75 | 184 | (то же) | (то же) | 34 | ±20 | 10000 | 0.91 NLGD-25 | 120 | 47 | 117 | 75 | 204 | (то же) | (то же) | 34 | ±20 | 10000 | 0.91 NLGD-25 | 160 | 47 | 123 | 75 | 204 | (то же) | (то же) | 33 | ±20 | 10000 | 0.91 NLGD-32 | 50 | 53 | 151 | 75 | 268 | 4800 | 3500 | 60 | 20 | 9000 | 1.87 NLGD-32 | 80 | 83 | 213 | 117 | 398 | (то же) | (то же) | 55 | 20 | 10000 | 1.87 NLGD-32 | 100 | 96 | 233 | 151 | 420 | (то же) | (то же) | 50 | 20 | 10000 | 1.87 NLGD-32 | 120 | 96 | 247 | 151 | 445 | (то же) | (то же) | 48 | 20 | 10000 | 1.87 NLGD-32 | 160 | 96 | 261 | 151 | 445 | (то же) | (то же) | 47 | 20 | 10000 | 1.87 НЛГД-40 | 50 | 96 | 281 | 137 | 480 | 4000 | 3000 | 95 | 20 | 9000 | 3.09 NLGD-40 | 80 | 144 | 364 | 198 | 686 | (то же) | (то же) | 83 | 20 | 10000 | 3.09 NLGD-40 | 100 | 185 | 398 | 260 | 700 | (то же) | (то же) | 78 | 20 | 10000 | 3.09 NLGD-40 | 120 | 205 | 432 | 315 | 765 | (то же) | (то же) | 77 | 20 | 10000 | 3.09 NLGD-40 | 160 | 206 | 453 | 316 | 765 | (то же) | (то же) | 74 | 20 | 10000 | 3.09 Методы установки (краткое описание) Метод 1: Закрепите редуктор на выходном фланце и входной фланец на круглом шлице; заполните генератор волн, полость редуктора и полость фланца двигателя указанной смазкой; закрепите двигатель и фланец (при необходимости добавьте уплотнительное кольцо); закрепите генератор волн на конце вала двигателя с помощью винтов и плоских шайб; медленно поверните генератор волн и вставьте в редуктор, затем соедините редуктор с фланцем двигателя. Рекомендуется запустить двигатель на низкой скорости (~100 об/мин) на некоторое время перед окончательной затяжкой винтов; используйте рекомендуемый момент затяжки и высокопрочные винты с фиксатором резьбы. Метод 2: Соедините редуктор и двигатель через фланец; заполните полости смазкой; закрепите генератор волн на валу двигателя (с помощью винтов и плоских шайб); после заполнения полости выходного фланца, соедините и закрепите на круглом шлице. Соблюдайте точность фланца и момент затяжки винтов, указанные в технической документации. Caractéristiques / Spécifications techniques

• Доступные модели: Серия NLGD (размеры 14, 17, 20, 25, 32, 40) с вариантами U-I / U-T / W (типы волновых генераторов и структурные коды).
• Коэффициенты редукции: типичный набор включает 30, 50, 80, 100, 120, 160.
• Диапазон номинальных крутящих моментов: от около 3.7 Нм (самые маленькие) до >200 Нм (самые большие модели в зависимости от коэффициента).
• Максимально допустимая скорость вращения: зависит от размера (около 8500 об/мин для самых маленьких моделей и до 3000-4800 об/мин для больших).
• Допустимая средняя скорость вращения: обычно 3000-3500 об/мин в зависимости от модели.
• Типичные значения пускового момента и кНм приведены в таблицах выше для каждой модели и соотношения.
• Типичный люфт: ±20 или ≤20 дуг в зависимости от модели и установки.
• Срок службы: типичные проверенные значения указаны в таблицах как 9000-10000 часов (зависит от применения и состояния).
• Вес (приблизительно): NLGD-14 ~0,33 кг; NLGD-17 ~0,42 кг; NLGD-20 ~0,52 кг; NLGD-25 ~0,91 кг; NLGD-32 ~1,87 кг; NLGD-40 ~3,09 кг.
