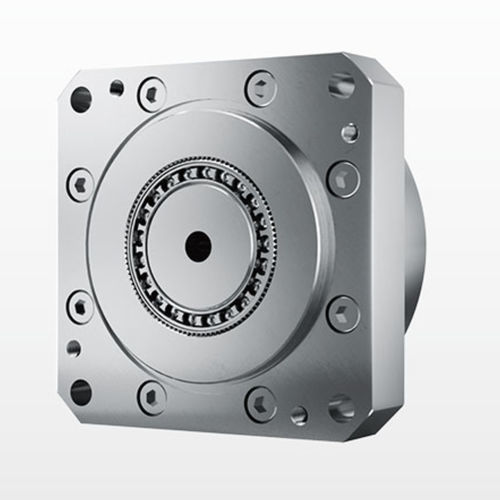

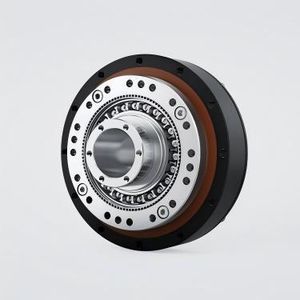

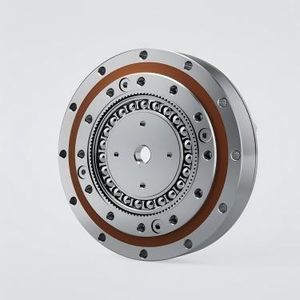

Гармонический редуктор NCGF-U-I

коаксиальный1-5 Nm5-10 Nm

Обзор продукции Волновой редуктор серии DESBOERN NCGF-U-I

• Модель: 11\\14
• Коэффициент редукции: 50 - 100
• Зазор: 930 мкм
• Номинальный выходной крутящий момент: 3.5-7,8 Нм

Инструкции по заказу ① Название модели | ② Код спецификации | ③ Коэффициент редукции | ④ Код конструкции | ⑤ Тип генератора | ⑥ Пользовательская спецификация (Место производства: N - код завода) (Форма флексплайна: L - тип шляпы, C - тип чашки) (Длина флексплайна: S - стандартный тип, D - тип короткой трубки) (Конструкция высокого крутящего момента: G - конструкция высокого крутящего момента, blank - стандартный тип) (Специальная структура: T - структура трехволнового генератора) Основные характеристики Высокая точность: несколько зубьев одновременно входят в зацепление в двух симметричных положениях на 180 градусов, уменьшая погрешность шага шестерни и суммарную погрешность шага, обеспечивая высокую точность положения и вращения. Большое передаточное отношение: одноступенчатая деформационная волновая передача может достигать i = 30-500 при простой структуре; три основные части на одной оси достигают высокого скоростного отношения. Высокая несущая способность: зацепляющиеся зубья и поверхностный контакт в сочетании с несколькими одновременно зацепляющимися зубьями снижают нагрузку на единицу площади и увеличивают несущую способность по сравнению с другими формами передачи. Малый размер и легкий вес: объем и вес могут быть значительно уменьшены для достижения миниатюризации и облегченной конструкции. Высокая эффективность передачи и долгий срок службы. Плавная передача, отсутствие ударов и низкий уровень шума. Технические характеристики редуктора Редуктор типа NCGF-11-00-U-I с волновым редуктором Модель | Передаточное число | Номинальная скорость на входе 2000 об/мин (Нм) | Максимально допустимый крутящий момент при пуске/остановке (Нм) | Максимально допустимый средний крутящий момент при нагрузке (Нм) | Максимально допустимый момент при моменте (Нм) | Максимально допустимая скорость на входе (об/мин) | Допустимая средняя скорость на входе (об/мин) | Пусковой момент | Люфт (дуг) | Срок службы (час) | Вес (кг) NCGF-11 | 50 | 3,5 | 8,3 | 5,5 | 17 | 8500 | 3500 | 2 | 30 | 10000 | 0,17 NCGF-11 | 100 | 5 | 11 | 8,9 | 25 | 8500 | 3500 | 1,5 | 30 | 10000 | 0,17 NCGF-14-00-U-I Редуктор типа "Волна деформации Модель | Передаточное число | Номинальная скорость на входе 2000 об/мин (Нм) | Максимально допустимый крутящий момент при пуске/остановке (Нм) | Максимально допустимый средний крутящий момент при нагрузке (Нм) | Максимально допустимый момент (Нм) | Максимально допустимая скорость на входе (об/мин) | Допустимая средняя скорость на входе (об/мин) | Пусковой крутящий момент | Люфт (дуг) | Срок службы (час) | Вес (кг) NCGF-14 | 50 | 5,4 | 18 | 6,9 | 35 | 8500 | 3500 | 4,1 | 20 | 10000 | 0,39 NCGF-14 | 80 | 7,8 | 23 | 11 | 47 | 8500 | 3500 | 2,8 | 20 | 15000 | 0,39 NCGF-14 | 100 | 7,8 | 28 | 11 | 54 | 8500 | 3500 | 2,5 | 20 | 15000 | 0,39 Карактеристики / методы спецификации

• Серия: NCGF-U-I
• Модели / коды спецификаций: 11, 14 (другие: 17, 20, 25, 32, 40 и т.д.)
• Доступные коэффициенты редукции: 30, 50, 80, 100, 120, 160 и т.д.
• Формы флексплайнов: L = тип верхней шляпы, C = тип чашки
• Длина гибкого сплайна: S = стандартный тип, D = тип короткой трубки
• Тип генератора волн: C = компонентный тип, U = комбинированный тип
• Опция высокого крутящего момента: G = конструкция с высоким крутящим моментом (пустая = стандартный тип)
• Код проекта на заказ: E001 для заказных деформационно-волновых редукторов
• Типичный люфт: 830 дуг (в некоторых объявлениях указано 20 дуг для конкретных моделей)
• Диапазон номинального крутящего момента на выходе: 3.5 6 7,8 Нм в зависимости от модели и передаточного числа
• Типичный срок службы указан: 10000 615000 часов в зависимости от модели/передаточного числа
