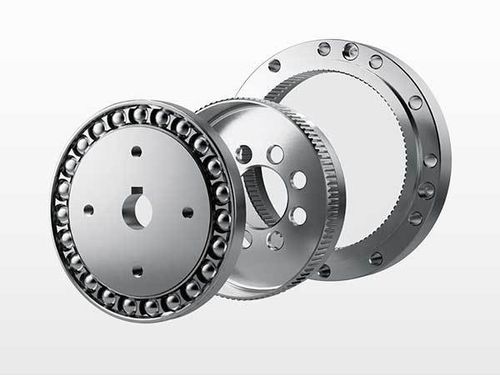

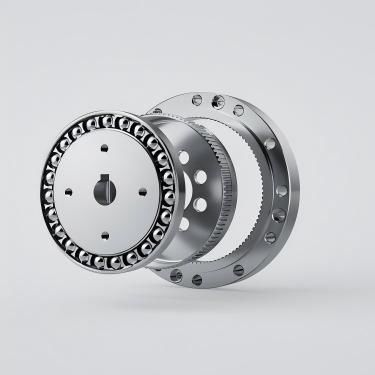

Гармонический серворедуктор NCGD-C-I

гармоническийкоаксиальный1-5 Nm

Обзор продукта
Серия DESBOER NCGD-C-I — компактная одноступенчатая серия волновых (strain wave) редукторов, охватывающая модели 14, 17, 20, 25 и 32 с типичными передаточными числами от 50 до 160.

Общие данные

• Доступные модели: 14, 17, 20, 25, 32
• Диапазон передаточных чисел: 50–160 (например: 50, 80, 100, 120, 160)
• Ленточный зазор (backlash): типично ≤ 20 угл.сек
• Номинальный выходной крутящий момент (примеры): от ~3.7 Nm (NCGD-14) до ~96 Nm (NCGD-32, зависит от передачи)
• Допустимая средняя входная скорость: обычно 3500 rpm; максимальная входная скорость зависит от модели (например, до 8500 rpm для мелких моделей)
• Срок службы (оценка): 9 000–10 000 часов (в зависимости от модели и условий эксплуатации)

Инструкция по заказу (расшифровка кода)

• Код места производства: N
• Форма flexspline: L = top-hat; C = cup
• Длина flexspline: S = стандарт; D = короткая труба
• Вариант повышенного момента: суффикс G (пусто = стандарт)
• Специальная конструкция: T = трехволновая конструкция генерера волны
• Коды спецификаций: напр. 14, 17, 20, 25, 32, 40…
• Коды передаточных чисел: напр. 30, 50, 80, 100, 120, 160
• Тип волнового генератора: C = компонентный тип; U = комбинированный тип
• Код проекта для кастомизации пример: E001

Ключевые особенности

• Высокая точность позиционирования за счет симметричного многозубого зацепления; типичный backlash ≤ 20 угл.сек.
• Большие передаточные числа в одной ступени при компактной конструкции (три основных соосных узла).
• Высокая несущая способность благодаря множественным одновременно нагруженным зубьям, снижение нагрузки на единицу площади.
• Компактный и легкий корпус по сравнению с традиционными зубчатыми передачами.
• Высокая КПД передачи, плавность хода, низкие удары и снижение уровня шума.

Методы установки (кратко)
Нанесите рекомендованную смазку на волновой генератор, внутреннюю полость корпуса редуктора и полость фланца.
Установите мотор и фланец; при необходимости добавьте уплотнительное кольцо.
Закрепите волновой генератор на конце вала мотора болтами и плоскими шайбами (обратить внимание на ориентацию).
Медленно вращая, вставьте волновой генератор в корпус редуктора, затем соедините корпус с фланцем мотора.
Используйте высокопрочные болты (рекомендуется 12.9) с фиксатором резьбы; перед окончательной затяжкой проведите испытание мотора на низкой скорости (~100 rpm); заполните полость фланца указанной смазкой; соблюдайте таблицу моментов затяжки и требования к обработке фланца, указанные в документации продукта.

Технические характеристики редуктора (примеры по моделям)
NCGD-14
Передатки: 50 / 80 / 100 — Номинальные моменты примеры: 3.7 / 5.4 / 5.4 Nm — Максимальная входная скорость до 8500 rpm (в зависимости от модели) — Backlash ≤ 20 угл.сек — Срок службы ~9 000–10 000 ч — Вес ~0.06 kg

NCGD-17
Передатки: 50 / 80 / 100 / 120 — Номинальные моменты примеры: 11 / 15 / 16 / 16 Nm — Пример входной скорости 7300 rpm — Backlash ±20 угл.сек — Срок службы ~9 000–10 000 ч — Вес ~0.1 kg

NCGD-20
Передатки: 50 / 80 / 100 / 120 / 160 — Номинальные моменты примеры: 17 / 24 / 28 / 28 / 28 Nm — Пример входной скорости 6500 rpm — Backlash 20 угл.сек — Срок службы ~9 000–10 000 ч — Вес ~0.13 kg

NCGD-25
Передатки: 50 / 80 / 100 / 120 / 160 — Номинальные моменты примеры: 27 / 44 / 47 / 47 / 47 Nm — Пример входной скорости 5600 rpm — Backlash 20 угл.сек — Срок службы ~9 000–10 000 ч — Вес ~0.24 kg

NCGD-32
Передатки: 50 / 80 / 100 / 120 / 160 — Номинальные моменты примеры: 53 / 83 / 96 / 96 / 96 Nm — Пример входной скорости 4800 rpm — Backlash 20 угл.сек — Срок службы ~9 000–10 000 ч — Вес ~0.51 kg

Примечания по кодам и кастомизации

• Используйте код завода 'N' в поле места производства.
• Выбирайте форму (L/C) и длину (S/D) flexspline в зависимости от применения.
• Добавьте суффикс G для высокомоментных вариантов или T для специальной трехволновой структуры.
• Указывайте тип волнового генератора (C или U) и при необходимости добавляйте код проекта для индивидуальных решений (например, E001).
