Гармонический редуктор NLGS-C-Ⅰ
коаксиальныйсо сплошным валом1-5 Nm

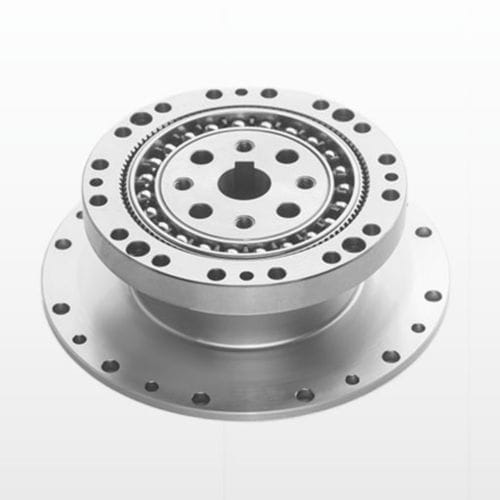

Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm

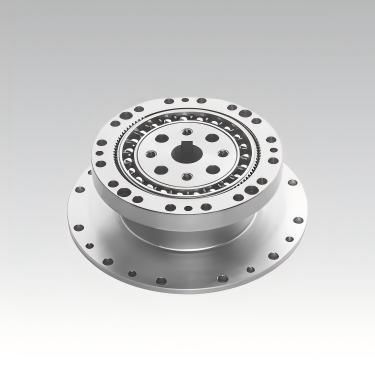

Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 2
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 3
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 4
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 5
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 6
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 7
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 8
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 9
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 10
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 11
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 12
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 13
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 14
Гармонический редуктор - NLGS-C-Ⅰ - DESBOER - коаксиальный / со сплошным валом / 1-5 Nm - изображение - 15
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте DESBOER

Характеристики

Тип
гармонический
Направление осей
коаксиальный
Тип вала
со сплошным валом
Крутящий момент
200-500 Nm, 100-200 Nm, 50-100 Nm, 500-1000 Nm, 20-50 Nm, 10-20 Nm, 1-5 Nm
Сборка
с установкой на фланце
Характеристика конструкции
компактный
Количество уровней
одноуровневый
Рабочая характеристика
высокоточный, малошумный, с высокой пропускной способностью, сильные нагрузки
Применение
для текстиля, для робототехники, для фармацевтических продуктов, для упаковочной машины, для сварочного аппарата, для печатного станка, для станка, для медицинского оборудования, для автомобиля
Скорость вращения

МАКС.: 8 500 rpm
(53 407,0751 rad.min-1)

МИН.: 3 000 rpm
(18 849,5559 rad.min-1)

Длина хода

0,01 °

Коэффициент редукции

МАКС.: 160 unit

МИН.: 30 unit

Вес

МАКС.: 1,9 kg
(4,19 lb)

МИН.: 0,09 kg
(0,2 lb)

Описание

Продукт
DESBOER серия NLGS-C-Ⅰ Волновой (Strain‑Wave) редуктор

Обзор
  • Размеры: 11, 14, 17, 20, 25, 32, 40
  • Доступные передаточные числа: 30, 50, 80, 100, 120, 160 (прочие по запросу)
  • Люфт (backlash): ≤20 угл.сек (типично ±20″)
  • Диапазон номинального выходного крутящего момента: от 2,2 Нм до 382 Нм
  • Макс. допустимая входная частота и допустимая средняя входная частота: зависят от модели (например, NLGS‑14 до 8500 об/мин / ср. 3500 об/мин; NLGS‑40 до 4000 об/мин / ср. 3000 об/мин)


Инструкции по заказу
  • ① Наименование модели — идентификатор серии (например: NLGS, NCGS, NCGD, NLGD, NLGST)
  • ② Код размера — 11, 14, 17, 20, 25, 32, 40
  • ③ Передаточное число — например 30, 50, 80, 100, 120, 160
  • ④ Код конструкции — указывает вариацию конструкции по кодификации производителя
  • ⑤ Тип волнового генератора — C = компонентный тип; U = комбинированный тип
  • ⑥ Индивидуальные требования — проектные/специальные коды (например: E001)


Ключевые особенности
  • Высокая точность позиционирования и вращения за счёт симметричного зацепления нескольких зубьев, что снижает влияние погрешности шага.
  • Большие передаточные отношения в одной ступени (типично i = 30–500) с простой конструкцией из трёх соосных основных частей.
  • Высокая несущая способность благодаря контакту зубчатой поверхности и большому числу одновременно зацеплённых зубьев.
  • Компактные размеры и меньший вес по сравнению с обычными зубчатыми передачами при одинаковом крутящем моменте.
  • Эффективная передача, длительный ресурс, плавная и мало шумная работа с минимальными ударами.


Выбранные технические данные
  • NLGS‑14, передаточное число 30 — номинальный момент 2,2 Нм; пуск/стоп 4,5 Нм; ср. нагрузка 3,4 Нм; макс. ввод 8500 об/мин; люфт ±20″; срок службы ≈10 000–15 000 ч; масса ≈0,09 кг.
  • NLGS‑17, передаточное число 100 — номинал ≈31 Нм; пуск/стоп ≈70 Нм; ср. нагрузка ≈51 Нм; макс. ввод ≈7300 об/мин; люфт ±20″; срок службы ≈15 000 ч; масса ≈0,19 кг.
  • NLGS‑25, передаточное число 100 — номинал ≈87 Нм; пуск/стоп ≈204 Нм; ср. нагрузка ≈140 Нм; макс. ввод ≈5600 об/мин; срок службы ≈15 000 ч; масса ≈0,41 кг.
  • NLGS‑32, передаточное число 100 — номинал ≈178 Нм; пуск/стоп ≈433 Нм; ср. нагрузка ≈281 Нм; макс. ввод ≈4800 об/мин; срок службы ≈15 000 ч; масса ≈1,00 кг.
  • NLGS‑40, передаточное число 120 — номинал ≈382 Нм; пуск/стоп ≈802 Нм; ср. нагрузка ≈586 Нм; макс. ввод ≈4000 об/мин; срок службы ≈15 000 ч; масса ≈1,9 кг.


Методы установки (кратко)
  • Метод 1: Закрепить редуктор на выходном фланце и совмещать входной фланец с циркулярной шлицевой (circular spline); заполнить волновой генератор, полость редуктора и полость фланца двигателя указанной смазкой; установить двигатель и фланец; закрепить волновой генератор на конце вала двигателя винтами и шайбами; медленно вращая волновой генератор, вставить его в редуктор, затем соединить редуктор с фланцем двигателя. Рекомендуется использование высокопрочных винтов класса 12.9 с фиксатором резьбы; перед окончательной затяжкой кратковременно прокрутить двигатель на низкой скорости (~100 об/мин); соблюдать точности фланца и размеры полостей по документации.
  • Метод 2: Соединить редуктор и двигатель через фланец; заполнить полости смазкой; нанести смазку на волновой генератор и закрепить на вале двигателя; заполнить полость выходного фланца и соединить с циркулярной шлицей; остальные указания по установке и моменты затяжки такие же, как в Методе 1.


Примечания
  • Код места производства: N = код завода.
  • Формы flexspline: L = топ‑хэт тип, C = cup тип.
  • Длина flexspline: S = стандартная, D = короткая труба.
  • Суффикс G обозначает конструкцию для высокого крутящего момента; T — специальная конструкция с тремя волновыми генераторами.


Характеристики / технические спецификации
  • Серия: NLGS‑C‑Ⅰ (смежные варианты: NCGS, NCGD, NLGD, NLGST)
  • Размеры: 11, 14, 17, 20, 25, 32, 40
  • Передаточные числа: обычно 30, 50, 80, 100, 120, 160 (прочие по запросу)
  • Люфт: ≤20 угл.сек (типично ±20″)
  • Номинальный выходной момент: от 2,2 Нм до 382 Нм в зависимости от модели/передаточного числа
  • Максимальные и средние допустимые входные частоты: зависят от модели (см. технические таблицы)
  • Пусковой момент, ресурс и масса указаны для каждой модели/передаточного числа в таблицах; для полных таблиц и кодов заказа см. паспорт изделия.
