Устройство смены инструмента для роботов QC-310
автоматическоепневматическоес пневматическим приводом

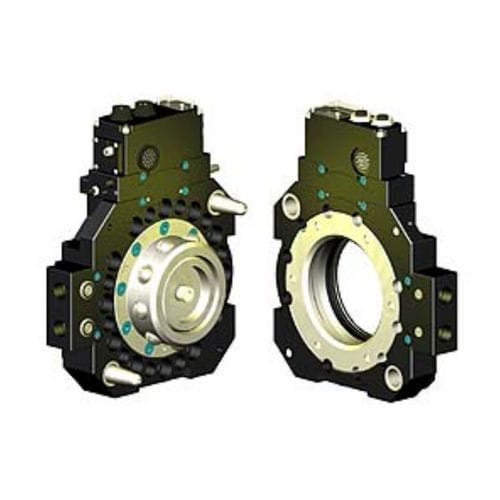

Устройство смены инструмента для роботов - QC-310 - ATI Industrial Automation - автоматическое / пневматическое / с пневматическим приводом
Устройство смены инструмента для роботов - QC-310 - ATI Industrial Automation - автоматическое / пневматическое / с пневматическим приводом
Устройство смены инструмента для роботов - QC-310 - ATI Industrial Automation - автоматическое / пневматическое / с пневматическим приводом - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Место применения
для роботов
Тип
автоматическое, пневматическое
Заказ
с пневматическим приводом
Другие характеристики
высокой скорости

Описание

Обзор
Сменщик инструмента QC-310 обеспечивает полностью автоматическую замену захватов с надежным механическим запиранием, пропуском утилит и высокой повторяемостью позиционирования. Разработан для суровых промышленных условий и интенсивных циклов эксплуатации, повышает время безотказной работы и гибкость роботизированных систем.

Ключевые особенности
  • Модульная конструкция: Модули питания, охлаждения, сервопривода, связи и дискретных сигналов выполнены отдельно для упрощения обслуживания и увеличения гибкости конфигурации.
  • Датчики Ready (2): Обнаруживают, что инструментальная плита находится в пределах 1,5 мм от мастер-платы и сигнализируют готовность к запиранию.
  • Патентованный fail-safe механизм запирания: Конструкция обеспечивает низкую силу, действующую на поршень, при надежном сцеплении.
  • Высокая моментная нагрузочная способность: Большой диаметр поршня и наружный ход шариков увеличивают емкость по моменту.
  • Долговечные элементы запирания: Все запирающие детали изготовлены из нержавеющей стали Rc58.
  • Интегрированное обнаружение замка/разблокировки: Обеспечивает позиционную обратную связь для безопасности и управления процессом.
  • Прямое крепление к роботу: Крепится непосредственно к большинству роботов класса 500 кг (SIP не требуется).

Дополнительные сведения
Модульная архитектура поддерживает различные требования к утилитам и сигналам, упрощая обслуживание и управление запасными частями. Подходит для применений с частой сменой инструмента, пропуском жидкостей/электрики и высокими требованиями к повторяемости.

Характеристики / Технические данные
  • Сила запирания @ 80 psi (5,5 bar): 38000 N
  • Максимальная дистанция запирания: 2,54 mm
  • Повторяемость позиционирования: 0,0152 mm
  • Рекомендуемая предельная полезная нагрузка: 510 kg
  • Статическая моментная нагрузка X/Y: 3290 Nm
  • Статическая моментная нагрузка Z: 3160 Nm
  • Вес на стороне мастер: 12,5 kg
  • Вес на стороне инструмента: 6,92 kg
  • Вес в сцепленном состоянии: 19,5 kg
  • Тип привода: Пневматический
  • Тип запястья робота: Стандарт
  • Цвет: Черный
