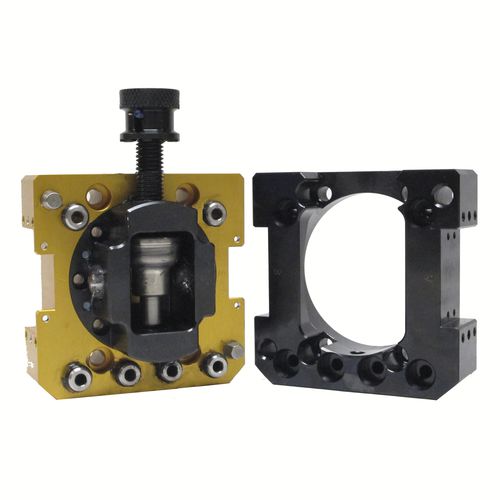

Устройство смены инструмента для роботов MC-36R

кулачковоеручное

Обзор продукта
Ручные сменщики инструментов ATI предлагают простое и надежное решение для быстрой замены захватов без инструментов и питания. Разработаны для простоты использования и повторяемого выравнивания, сокращают простои и повышают гибкость в коллаборативных средах, лабораториях и при малосерийном производстве.

Ключевые характеристики

• (6) интегрированных пневмо-прохода 1/8 NPT в компактном корпусе массой 1,75 kg (≈3,85 lb)
• Запирающий механизм винтового типа (патент) обеспечивает высокую силу фиксации
• Трещоточная ручка для дополнительной надежности в зафиксированном положении
• Две плоские поверхности для монтажа электрических модулей
• Рекомендуемая полезная нагрузка: 36 kg (≈80 lb); номинальная полезная нагрузка, указанная в описании: 16 kg (≈35 lb)
• Высокое отношение прочности к массе

Технические характеристики

• Размеры проходов: (6) 1/8 NPT
• Количество пневматических проходов: 6
• Повторяемость позиционирования: не указана
• Рекомендуемая полезная нагрузка: 36 kg (≈80 lb)
• Номинальная полезная нагрузка: 16 kg (≈35 lb)
• Вместимость статического момента X/Y: 113 Nm (≈1000 lbf·in)
• Вместимость статического момента Z: 169 Nm (≈1500 lbf·in)
• Масса стороны мастера: 0,998 kg (≈2,2 lb)
• Масса стороны инструмента: 0,748 kg (≈1,65 lb)
• Масса в сцепленном состоянии: 1,75 kg (≈3,85 lb)
• Тип привода: ручной
• Тип запястья робота: стандартный
• Цвет: черный
• Резьбы портов: резьба NPT

Информация о модели
Номер модели: MC-36R

Технические спецификации

• Блокировка: винтовой запирающий механизм (патент) с трещоточной ручкой
• Крепление: две плоские поверхности для установки электрических модулей
