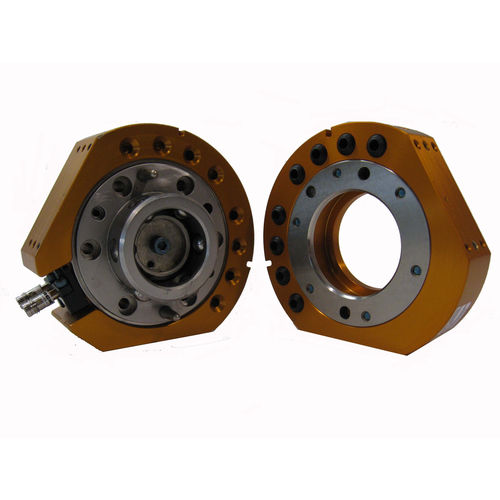

Устройство смены инструмента для роботов QC-40Q

автоматическоекулачковое

Обзор продукта
QC-40Q-E — пневматический роботический сменщик инструмента, разработанный для полностью автоматической смены захватов в промышленных условиях. Обеспечивает безопасное fail-safe блокирование, встроенные проходные пневморазъёмы и высокую позиционную повторяемость для повышения времени работы и гибкости в высокоцикловых операциях.

Ключевые характеристики

• Восемь интегрированных проходных пневмопортов 1/8 при компактной массе в сцеплённом состоянии 1,84 кг
• Технология No-Touch позволяет до 1,5 мм разделения пластин при блокировке
• Запатентованный fail-safe механизм блокировки снижает усилие на поршень для надёжного сцепления
• Поддерживает несколько схем крепления с интерфейсными пластинами для гибкой интеграции
• Все элементы блокировки изготовлены из нержавеющей стали Rc58 для износостойкости
• Две плоские поверхности для монтажа модулей утилит и расширения функциональности
• Функции выравнивания в корпусе повышают крутильную жёсткость и удобство обслуживания

Дополнительные сведения

• Привод: Пневматический
• Разработан для стандартных запястий роботов
• Цвет: Чёрный
• Доступны варианты интерфейсов сторона мастер/инструмент и модульный монтаж утилит

Технические характеристики

• Номер модели: QC-40Q-E
• Сила блокировки @ 80 psi (5,5 bar): 5600 N
• Макс. ход блокировки: 3,05 mm
• No-Touch разделение при блокировке: до 1,5 mm
• Размер проходных портов: (8) 1/8 (NPT или BSPP/G в зависимости от конфигурации)
• Количество пневмопроходов: 8
• Позиционная повторяемость: 0,0152 mm
• Рекомендуемая полезная нагрузка: 60 kg (≈132 lb)
• Ёмкость статического момента X/Y/Z: 226 Nm
• Масса стороны мастера: 1,25 kg
• Масса стороны инструмента: 0,59 kg
• Масса в сцеплённом состоянии: 1,84 kg
• Тип привода: Пневматический
• Тип запястья робота: Стандарт
• Опции резьбы портов: NPT или BSPP/G
