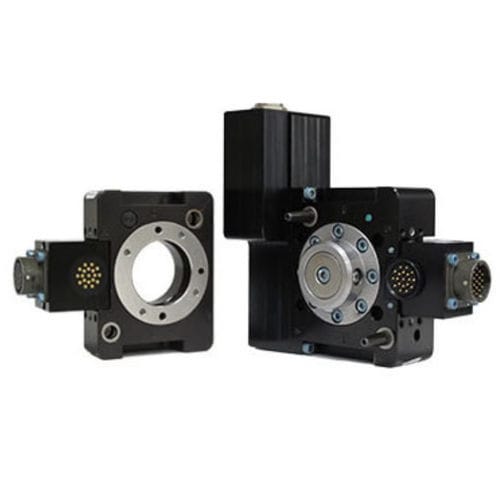

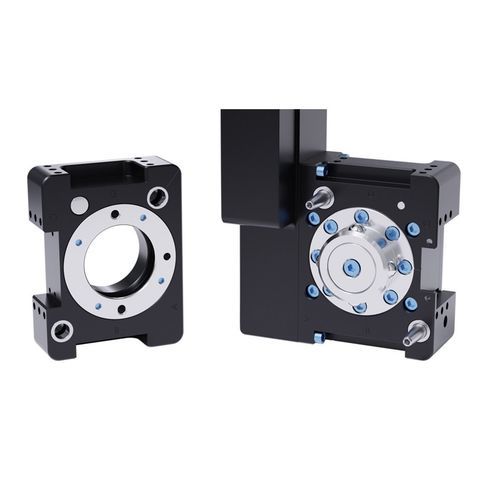

Устройство смены инструмента для роботов QC-18

автоматическоекулачковое

Обзор продукта
Электрический сменщик инструмента QC-18 обеспечивает полностью автоматическую замену захватного устройства с надёжной блокировкой, проходом утилит и высокой повторяемостью позиционирования. Разработан для высокоцикловых промышленных роботизированных применений и суровых условий эксплуатации, повышая время безотказной работы и гибкость автоматизированных линий.

Ключевые особенности

• Электрический привод сменщика — подходит для применений без доступного сжатого воздуха.
• 12-контактный разъём M16 для управления мотором и питания, предоставляет команды защёлки/отщёлки и сигналы Locked/Unlocked.
• Время блокировки/разблокировки: 1 секунда.
• Технология No-Touch допускает зазор плит до 1,0 мм при блокировке.
• Запатентованный fail-safe механизм блокировки с низкой силой, действующей на поршень.
• Поддерживает несколько схем крепления с помощью интерфейсных пластин.
• Все детали блокировки выполнены из нержавеющей стали Rc58.
• Три плоских участка для установки электрических модулей.
• Напряжение питания: 21–30 VDC; низкое энергопотребление.

Характеристики
Максимальная дистанция блокировки: 1,0 мм
Повторяемость позиционирования: 0,0152 мм
Рекомендуемый предел полезной нагрузки: 18 кг
Статический момент X/Y: 56,5 Nm
Статический момент Z: 78 Nm
Вес стороны мастера: 1,41 кг
Вес стороны инструмента: 0,417 кг
Вес в сцеплении: 1,82 кг
Тип привода: электрический
Тип запястья робота: стандартный
Цвет: чёрный

Технические характеристики

• Номер модели: QC-18
• Привод: электрический
• Напряжение питания: 21–30 VDC
• Макс. дистанция блокировки: 1,0 мм (No-Touch блокировка)
• Повторяемость позиционирования: 0,0152 мм
• Рекомендуемый предел полезной нагрузки: 18 кг
• Статический момент X/Y: 56,5 Nm
• Статический момент Z: 78 Nm
• Вес стороны мастера: 1,41 кг
• Вес стороны инструмента: 0,417 кг
• Вес в сцеплении: 1,82 кг
• Материал: все детали блокировки из нержавеющей стали Rc58
• Разъём: 12-контактный M16 для управления мотором и питания (команды защёлки/отщёлки; сигналы Locked/Unlocked)
• Крепление: поддерживает несколько схем крепления с интерфейсными пластинами
• Дополнительно: (3) плоские поверхности для электрических модулей; запатентованный fail-safe механизм блокировки; низкое энергопотребление
