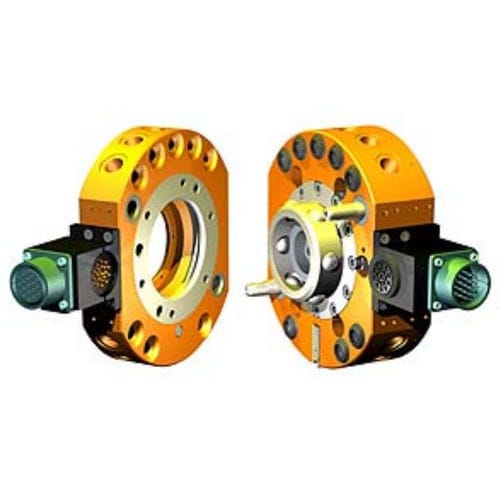

Устройство смены инструмента для роботов QC-110

автоматическое

Описание
Компактный пневматический сменщик инструмента для автоматической замены захватов на промышленных роботах. QC-110-E обеспечивает надежное fail‑safe блокирование, встроенные пневматические проходы и высокую повторяемость позиции для интенсивных циклов работы. Прямой монтаж на стандартный фланец робота ISO 125 мм минимизирует высоту стека и упрощает интеграцию.

Ключевые особенности

• 8 встроенных пневматических проходных порта; опции резьбы: 3/8 NPT или BSPP/G.
• Технология No‑Touch блокирования допускает до 3,05 мм (≈0,12 in) зазора между плитами при блокировке.
• Запатентованный fail‑safe механизм блокировки с низкой силой, действующей на поршень, и высокой надежностью.
• Прямой монтаж на шаблон ISO 125 мм; поддержка дополнительных интерфейсов через переходные пластины.
• Детали замка изготовлены из нержавеющей стали Rc58.
• Две плоские поверхности для установки утилитных или электрических модулей.
• Функции выравнивания для повышения крутильной жесткости и упрощения обслуживания.
• Встроенные датчики Lock/Unlock для передачи состояния; SIP не требуется.

Технические характеристики
Сила блокирования @ 80 psi (5,5 bar): 12000 N (≈2700 lbf)
Максимальная дистанция блокирования: 3,05 mm (≈0,12 in)
Проходные порты: 8 (3/8 NPT или варианты BSPP/G)
Количество пневматических проходов: 8
Повторяемость позиции: 0,0152 mm (≈0,0006 in)
Рекомендуемый предел полезной нагрузки: 180 kg (≈397 lb)
Статический момент X/Y: 784 Nm (≈6940 lbf·in)
Статический момент Z: 784 Nm (≈6940 lbf·in)
Масса со стороны мастера: 3,63 kg (≈8,0 lb)
Масса со стороны инструмента: 2,27 kg (≈5,0 lb)
Масса в сцепленном состоянии: 5,9 kg (≈13,0 lb)
Тип привода: Пневматический
Тип робо‑запястья: Стандартное (прямой монтаж ISO 125 мм)
Цвет: Черный
Опции резьбы портов: BSPP/G или NPT

Примечания
Доступен в вариантах резьбы портов (BSPP/G и NPT). Разработан для прямого монтажа на стандартный шаблон ISO 125 мм; доступны адаптерные пластины для других болтовых окружностей. Встроенная сенсорика уменьшает высоту стека и упрощает проводку системы.
