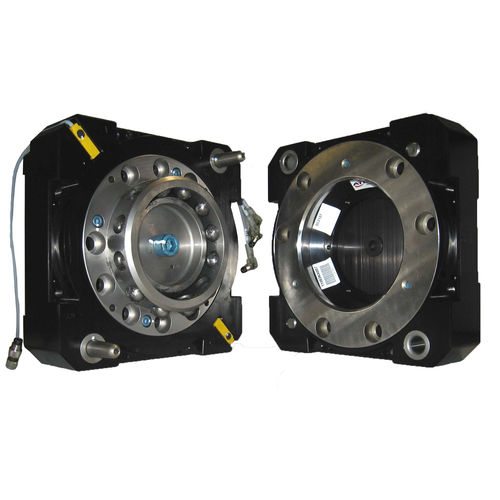

Устройство смены инструмента для роботов QC-213

автоматическое

Обзор продукта
Роботические сменщики инструментов ATI обеспечивают полностью автоматическую замену энд‑эффекторов с надёжным замком, пропуском сервисов и высокой повторяемостью. QC-213 спроектирован для суровых условий и высоких циклов и повышает время безотказной работы, гибкость и производительность роботизированной автоматизации.

Ключевые особенности

• Модульная конструкция: отдельные модули питания, охлаждения, сервопривода, связи и дискретных сигналов упрощают обслуживание и увеличивают конфигурируемость.
• Очень высокая моментная нагрузочная способность и прочность: используется проверенный механизм блокировки серии QC-210, соответствует требованиям по нагрузке робота свыше 200 кг.
• Внутренняя прокладка кабелей: поддерживает встроенные модули клапана и DeviceNet для простой установки или снятия.
• Удобная укладка кабелей: модули располагают электрические, пневматические и водяные порты в линию; модули можно переставлять для удовлетворения требований прокладки.
• Снижение веса и габаритов: оптимизировано для минимального веса и компактных размеров без потери производительности.
• Индивидуальный шаблон крепления — см. чертёж.

Технические характеристики

• Сила блокировки @ 80 psi (5,5 bar): 31 000 N
• Максимальная дистанция перед блокировкой: 2,54 mm
• Позиционная повторяемость: 0,0152 mm
• Рекомендуемый предел полезной нагрузки: 300 kg
• Статическая моментная способность X/Y: 2 710 Nm
• Статическая моментная способность Z: 2 260 Nm
• Масса со стороны ведущей части: 8,35 kg
• Масса со стороны инструмента: 4,26 kg
• Масса в сцеплённом состоянии: 12,6 kg
• Тип привода: Пневматический
• Тип запястья робота: Стандартный
• Цвет: Чёрный
