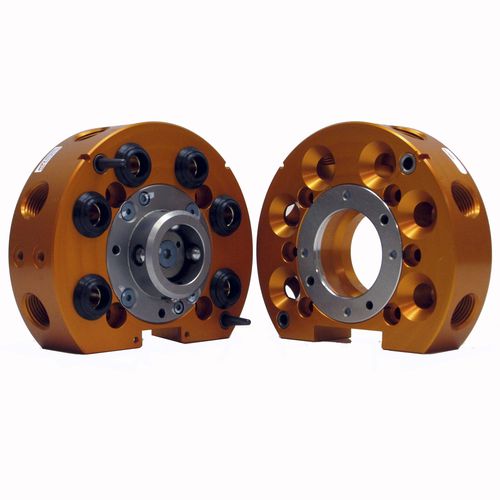

Устройство смены инструмента для роботов QC-22

автоматическое

Обзор продукта

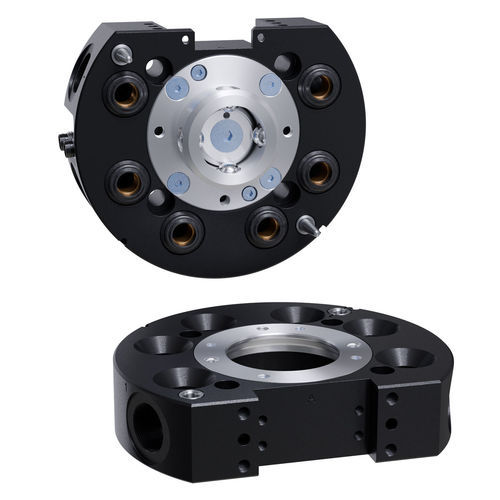

Роботический сменщик инструмента ATI QC-22-E обеспечивает полностью автоматическую замену захватов с безопасным fail-safe запиранием, интегрированными проходными коммуникациями и высокой повторяемостью. Разработан для интенсивных промышленных циклов и суровых условий, повышает время безотказной работы и гибкость роботизированной автоматизации.

Ключевые характеристики

• (6) интегрированных пневматических проходных порта 3/8 NPT в сопряжённом узле массой 1,42 кг
• Увеличенные пневматические порты для приложений с большим расходом воздуха
• Технология No-Touch позволяет до 2,0 мм разделения пластин при запирании
• Патентованная конструкция fail-safe запирания снижает силу, действующую на поршень
• Совместимость с несколькими вариантами крепления через интерфейсные пластины
• Все запирающие детали выполнены из нержавеющей стали Rc58
• Одна плоская поверхность для установки модулей утилит
• Функции выравнивания в корпусе для повышенной крутильной прочности и удобства обслуживания
• Опциональные датчики блокировки/разблокировки

Технические характеристики

• Сила запирания @ 80 psi (5,5 bar): 2300 N (≈ 520 lbf)
• Максимальная дистанция запирания: 2,03 mm (0,08 in)
• Размеры проходных портов: (6) 3/8 NPT
• Количество пневматических проходных портов: 6
• Повторяемость позиционирования: 0,0152 mm (0,0006 in)
• Рекомендуемый предел нагрузки: 25 kg (≈ 55 lb)
• Статический момент X/Y: 56,5 Nm (≈ 500 lbf-in)
• Статический момент Z: 90,4 Nm (≈ 800 lbf-in)
• Масса стороны мастер: 0,866 kg (≈ 1,91 lb)
• Масса стороны инструмента: 0,549 kg (≈ 1,21 lb)
• Масса в сцеплении: 1,42 kg (≈ 3,13 lb)
• Тип привода: Пневматический
• Тип запястья робота: Стандартный
• Цвет: Чёрный
• Резьбы портов: BSPP / G
