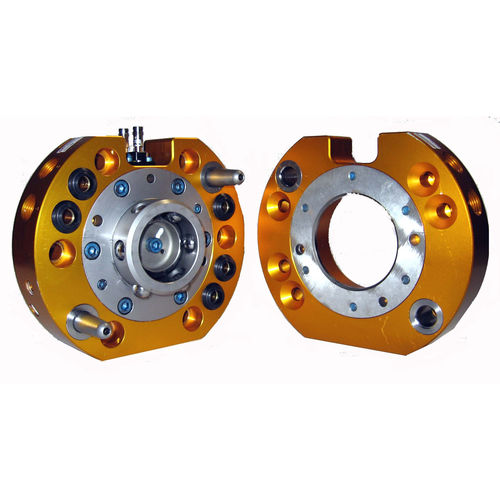

Устройство смены инструмента для роботов QC-76

автоматическоекулачковое

Обзор продукта
Роботические сменщики инструментов QC-76 обеспечивают полностью автоматическую замену захватов с надежным механическим замком, проходными коммуникациями для жидкостей и сигналов, а также высокой повторяемостью позиции. Предназначены для работы в условиях высоких циклов и суровых промышленных сред, повышают время безотказной работы и гибкость роботизированных ячеек.

Особенности

• Полностью автоматическая замена захватов
• Надежный положительный механизм блокировки
• Проходные коммуникации для пневматики, жидкостей и сигналов
• Высокая повторяемость позиции
• Разработаны для высокоцикловых и суровых условий эксплуатации
• Повышают время работы, гибкость и производительность в роботизированной автоматизации

Резьбы портов (варианты)
NPT-резьба
BSPP/G-резьба
Rc (BSPT) указано для некоторых конфигураций

Доступные SKU / варианты

• QC-76 — SKU: QC-76 — variation_id: 15163 — Резьбы портов: NPT
• QC-76-E — SKU: QC-76-E — variation_id: 15164 — Резьбы портов: BSPP/G

Технические характеристики

• Категория: Tool Changers
• Коммерческое наименование (модель): QC-76
• Внутренний номер модели: tool-changers-qc-76
• Номер детали: N/A
• Опции резьб портов: NPT; BSPP/G; Rc (BSPT) для некоторых конфигураций
• IDs вариаций: 15163 (QC-76), 15164 (QC-76-E)
• Имя файла основного изображения продукта: QC-76-E.jpg
• Рекомендуемая полезная нагрузка: 220 lb
• Сила блокировки @ 80 psi (5.5 bar): 2600 lb
• Статическая моментная нагрузка (X & Y): 4800 lbf-in
• Статическая моментная нагрузка (Z): 6200 lbf-in
• Позиционная повторяемость (X, Y & Z): 0.0006 in
• Вес в сцепленном состоянии: 8.1 lb
• Вес со стороны Master: 4.95 lb
• Вес со стороны инструмента: 3.15 lb
• Максимальный зазор между плитой Master и плитой инструмента перед блокировкой: 0.08 in
• Размеры проходных пневмопортов (количество): (5) 3/8 NPT; Rc 3/8 (BSPT)
