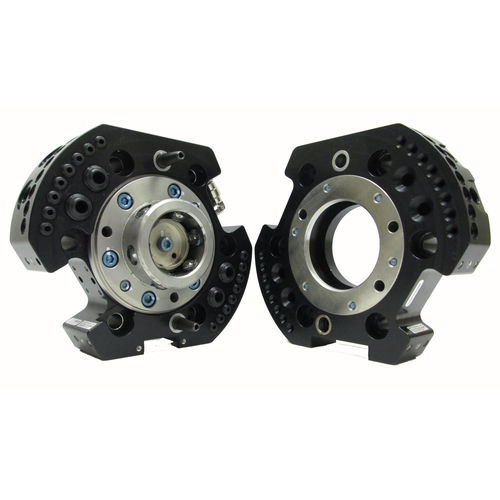

Устройство смены инструмента для роботов QC-50

автоматическое

Обзор продукта
Сменщик инструмента QC-50 обеспечивает полностью автоматическую смену энд-эффектора с надёжным запиранием, интегрированными пневматическими проводками и высокой повторяемостью позиционирования. Разработан для интенсивной промышленной эксплуатации и жёстких условий, уменьшает высоту стека при прямом креплении к запястью робота ISO 100 мм и поддерживает модульные утилиты.

Ключевые особенности

• Компактная пневматическая конструкция с (16) проходными портами M5 и (4) 1/8 BSPP (всего 20)
• Технология No-Touch запирания позволяет до 3,0 мм разделения плит при запирании
• Запатентованный fail-safe механизм запирания обеспечивает низкую силу, действующую на поршень
• Прямое крепление к запястью ISO 100 мм для минимизации высоты стека; поддерживаются дополнительные схемы крепления
• Все элементы запирания из нержавеющей стали Rc58
• Четыре плоские поверхности для установки модулей утилит (сигнал, жидкость/воздух, электричество)
• Элементы выравнивания в корпусе для повышения крутильной жёсткости и удобства обслуживания
• Интегрированные датчики Lock/Unlock для передачи статуса; SIP не требуется

Технические характеристики

• Сила запирания @ 80 psi (5,5 bar): 5800 N
• Максимальная дистанция запирания: 2,54 mm
• Размеры проходных портов: (16) M5 и (4) 1/8 BSPP
• Количество пневматических проходных портов: 20
• Повторяемость позиционирования: 0,0152 mm
• Рекомендуемый предел полезной нагрузки: 50 kg
• Статический момент X/Y: 226 Nm
• Статический момент Z: 226 Nm
• Вес со стороны мастера: 1,53 kg
• Вес со стороны инструмента: 0,78 kg
• Вес в сцеплённом состоянии: 2,31 kg
• Тип привода: Пневматический
• Тип запястья робота: Стандарт
• Цвет: Чёрный
• Резьба портов: BSPP/G
