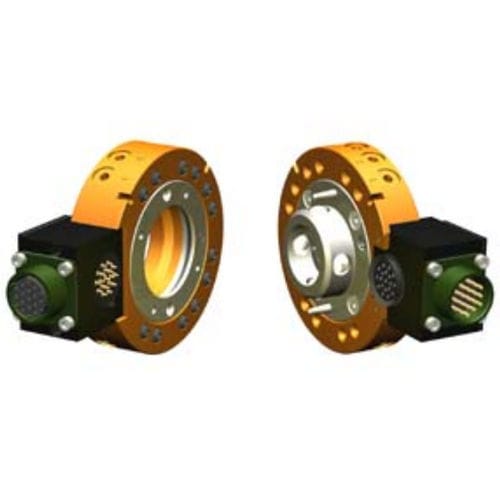

Устройство смены инструмента для роботов QC-20

автоматическое

Обзор продукта

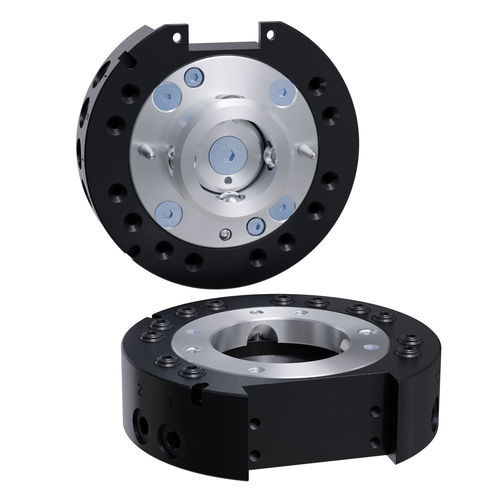

Роботический сменщик инструмента QC-20-E обеспечивает полностью автоматическую смену захватов с надежной повторяемой фиксацией и несколькими проходами для утилит. Разработан для интенсивных промышленных роботизированных применений, поддерживает пневматическое приведение, имеет элементы выравнивания и варианты крепления для гибкой интеграции.

Особенности

• (12) интегрированных проходных воздушных порта M5 или #10-32 в компактном сцепленном блоке массой 0,853 kg
• Технология No-Touch позволяет до 2,0 мм разделения плит при фиксации
• Запатентованный fail-safe механизм блокировки уменьшает силу, действующую на поршень
• Поддержка нескольких схем монтажа с интерфейсными пластинами для различных типов запястий роботов
• Все блокирующие части изготовлены из нержавеющей стали Rc58
• Имеется одна плоская поверхность для установки электрических модулей для расширения функционала
• Элементы выравнивания обеспечивают крутильную прочность и повторяемое сцепление
• Доступны опциональные датчики блокировки/разблокировки

Технические характеристики

• Номер модели: QC-20-E
• Сила блокировки @ 80 psi (5,5 bar): 2300 N (≈517 lbf)
• Максимальная дистанция блокировки: 2,03 mm (≈0,08 in)
• Проходные пневматические порты: (12) M5 или #10-32
• Позиционная повторяемость: 0,0152 mm (≈0,0006 in)
• Рекомендуемый предел полезной нагрузки: 25 kg (≈55 lb)
• Статический момент X/Y: 56,5 Nm
• Статический момент Z: 35 Nm
• Масса мастер-стороны: 0,535 kg (≈1,18 lb)
• Масса инструмент-стороны: 0,318 kg (≈0,7 lb)
• Масса в сцепленном состоянии: 0,853 kg (≈1,88 lb)
• Тип привода: Пневматический
• Тип запястья робота: Стандартный
• Цвет: Черный
• Резьба портов: BSPP/G
