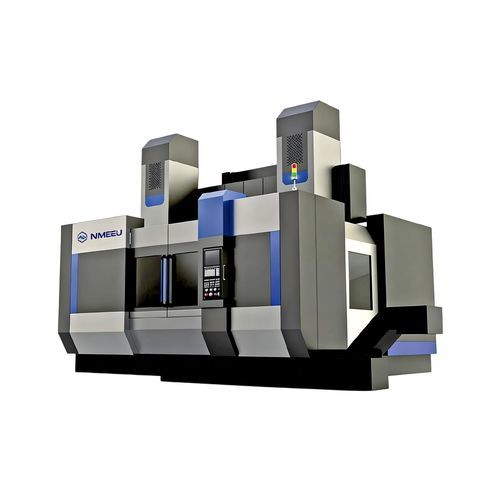

Токарный станок ЧПУ CK51-HM

вертикальныйс простой стойкойдля фланцев и клапанов

Обзор
Серия CK51-HM представляет собой одностоечный вертикально-торцевой станок с ЧПУ, комбинирующий точение и шлифование. Интегрирует передовые решения для обработки крупных диаметральных деталей. Применяется в машиностроении: клапаны, автомобильные детали, шлифовальные инструменты, аэрокосмическая и оборонная промышленность и т.д.

Основное функциональное описание
Поперечная балка оснащена двумя CNC-турелями: правый инструментальный держатель предназначен для точения, левый — для шлифования. Деталь зажимается однократно для выполнения и точения, и шлифования, что сокращает наладки, повышает размерную точность и снижает затраты и трудоёмкость.

Шлифовальная головка
Шлифовальная головка выполнена в виде электродвигательного шпинделя, установленного на нижнем конце суппорта, с водяным охлаждением для длительной непрерывной работы. Шпиндель обеспечивает высокие обороты, низкий шум, высокий крутящий момент и стабильную работу для прецизионного шлифования.

Шпиндель и рабочий стол
Рабочий стол имеет термосимметричную конструкцию. Главный шпиндель использует высокоточные регулировочные двухрядные короткие цилиндрические роликовые подшипники для радиального опирания и высокоточный упорный роликовый подшипник для осевого направления. В качестве опции рельсы могут быть выполнены с крестовыми роликовыми подшипниками.

Основные технические характеристики

• Серия: CK51-HM — модели: CK5116-HM, CK5120-HM, CK5123-HM, CK5126-HM
• Максимальный диаметр обработки (мм): 1600 / 2000 / 2300 / 2600 (в зависимости от модели)
• Максимальная высота обработки (мм): 1000/1400; 1200/1400; 1200/1400; 1400/1600 (по модели)
• Максимальная несущая способность (т): 8 / 10 / 10 / 12 (по модели)
• Размер рабочего стола (мм): 1400 / 1800 / 2000 / 2250 (по модели)
• Мощность главного двигателя (кВт): 30 (CK5116/CK5120/CK5123) или 37 (CK5126)
• Мощность электрической шлифовальной головки (кВт): 5,5–7,5
• Частота вращения шлифовальной головки (об/мин): 50–3000
• Диапазон оборотов рабочего стола (об/мин): 1–200 (CK5116/CK5120), 1–100 (CK5123), 1–63 (CK5126)
• Горизонтальный ход вертикального держателя инструмента X (мм): 915 / 1050 / 1180 / 1330
• Вертикальный ход суппорта Z (мм): 800 (CK5116 & CK5120) или 1000 (CK5123 & CK5126)
• Интеграция точения и шлифования в одной машине для выполнения двух операций с одним зажимом
• Шлифовальная головка: моторизованный электрический шпиндель с водяным охлаждением для длительно стабильной работы
• Рабочий стол: термосимметричная конструкция с высокоточными радиальными и упорными подшипниками
• Опция рельс: доступны крестовые роликовые подшипники
