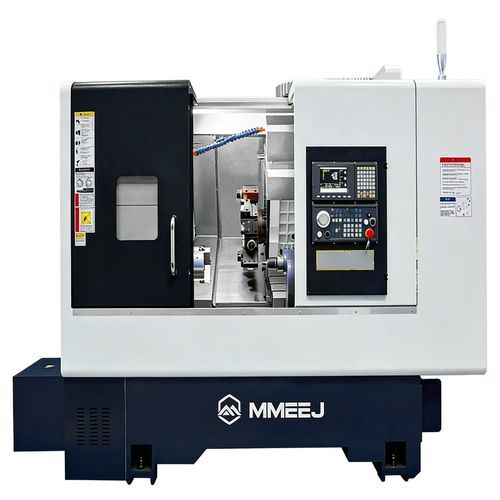

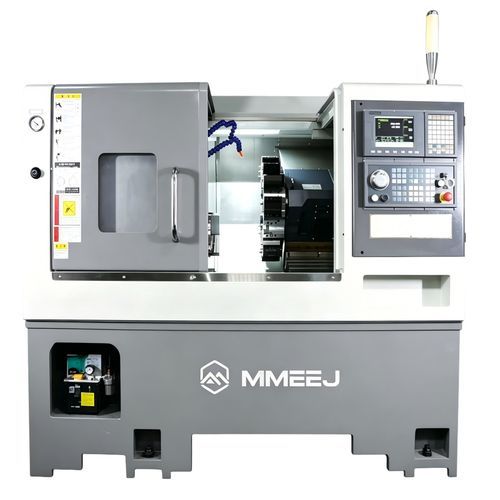

Токарно-фрезерный центр ЧПУ CTXY series

горизонтальный3 осироликовый

Описание машины:

• 1. Встроенная литая станина высокой жесткости с большим антивибрационным демпфированием и малой деформацией.
• 2. Наклонная конструкция станины 30° позволяет оператору удобно устанавливать и снимать заготовки, а также легко удалять стружку.
• 3. Револьверная головка с сервоприводом, быстрая смена инструмента.
• 4. Полностью герметичная внутренняя защита, эффективно разделяющая область обработки с лучшим маслостойким, водостойким и пылезащитным эффектом.
• 5. Программируемая задняя бабка с функцией быстрого и медленного продвижения.
• 6. Функция токарной и фрезерной обработки.
• 7. Предоставленные клиентом изображения могут быть согласованы со станком.
• 8. Имеются изображения обрабатываемых деталей.

Технические данные (таблица): Артикул | Модель | Единица измерения | CTXY46 | CTXY52 | CTXY72 Система управления | Система управления (стандарт)| / | SYNTEC 22TB | SYNTEC 22TB | SYNTEC 22TB Система управления (опция) | / | / | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D | OP1:FANUC Oi-TFPLUS /OP2:SIEMENS 828D Производительность - Макс. Диаметр обработки (диск) | мм | 700 | 700 | 700 | 700 Макс. диаметр обработки (диск) | мм | 350 | 350 | 350 Макс. длина обработки | мм | 520 | 520 | 520 | 520 Перемещение по оси X (диаметр) | мм | 200 | 200 | 200 Перемещение по оси Z | мм | 550 | 550 | 550 Ход оси Y | мм | ±45(90) | ±45(90) | ±45(90) | ±45(90) Ход задней бабки | мм | 500 | 500 | 500 Шпиндель - Конусность шпинделя | / | A2-5 | A2-6 | A2-8 Размер гидравлического патрона | дюйм | 6 | 8 | 10 Диаметр отверстия шпинделя | мм | 56 | 62 | 85 Макс. диаметр проходного отверстия | мм | 45 | 51 | 71 Тип шпинделя | / | Электрический шпиндель | Механический шпиндель | Механический шпиндель Мощность двигателя шпинделя | кВт | 11 | 11 | 11 | 11 Мощность привода шпинделя | кВт | 18,5 | 18,5 | 18,5 Макс. скорость вращения шпинделя | об/мин | 5000 | 3500 | 3000 Номинальный крутящий момент шпинделя S1 (продолжительный) | НМ | 37 | 73 | 70 Максимальный крутящий момент шпинделя S3 (за 30 минут)| НМ | 84 | 100 | 95,5 Револьверная головка - Держатель инструмента/диагональный размер | / | 12/370 | 12/370 | 12/370 Время смены инструмента | с | 2 | 2 | 2 Хвостовая бабка - Конусность хвостовой бабки | / | MT5 | MT5 | MT5 | MT5 Ось XY/Z - диаметр винта XY/Z | / | 32/32/32 | 32/32/32 | 32/32/32 Ширина направляющих по оси X/Z | / | 35/35/35 | 35/35/35 | 35/35/35 Тип направляющих | / | Ролик | Ролик | Ролик Мощность двигателя оси X | кВт | 1,8 | 1,8 | 1,8 Мощность двигателя оси Z | кВт | 1,8 | 1,8 | 1,8 Мощность двигателя оси Y | кВт | 1,8 | 1,8 | 1,8 Скорость перемещения оси X | м/мин | 25 | 25 | 25 | 25 Скорость перемещения оси Y | м/мин | 10 | 10 | 10 | 10 Скорость перемещения по оси Z | м/мин | 25 | 25 | 25 Точность - Точность повторного позиционирования по осям X/Y/Z | мм | 0,006 | 0,006 | 0,006 Точность биения при вращении носовой части шпинделя | мм | 2 | 2 | 2 Инструмент - Держатель инструмента для внутренних отверстий | / | φ25/φ32 (4шт) | φ25/Φ32 (4шт) | φ25/φ32 (4шт) 0.Держатель инструмента D.| / | Φ25 (3шт) | Φ25 (3шт) | Φ25 (3шт) Держатель осевого инструмента | / | Φ25 (1шт) | Φ25 (1шт) | Φ25 (1шт) Инструмент с живой головкой (осевой живой: AL; радиальный живой: RL) | / | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL | 2×ER32AL / 2×ER32RL Мощность электродвигателя головки в реальном времени | кВт | 2,9 | 2,9 | 2,9 Скорость вращения двигателя головки | об/мин | 4000 | 4000 | 4000 Максимальный диаметр сверления | мм | 16 | 16 | 16 Максимальный диаметр ответвительной головки | мм | M12x1,75P | M12x1,75P | M12×1,75P Максимальная емкость держателя инструмента | количество | 12 | 12 | 12 Caractéristiques / spécifications techniques:

• Серия/модели: Серия CTXY (CTXY46, CTXY52, CTXY72).
• Тип: Токарно-фрезерный станок (малогабаритная серия) - интегрированы функции точения и фрезерования.
• Станина: Встроенная литая станина повышенной жесткости, наклонная под углом 30° для облегчения загрузки/выгрузки и удаления стружки.
• Опции управления: Стандартный SYNTEC 22TB; опционально FANUC Oi-TFPLUS или SIEMENS 828D.
• Макс. размах (диск): 700 мм; Макс. диаметр обработки (диск): 350 мм; Макс. длина обработки: 520 мм.
• Перемещения по осям: X (диаметр) 200 мм; Z 550 мм; Y ±45(90).
• Шпиндель: конус A2-5 / A2-6 / A2-8 в зависимости от модели; двигатель шпинделя 11 кВт; привод шпинделя 18,5 кВт.
• Макс. скорость вращения шпинделя: 5000 / 3500 / 3000 об/мин (модели соответственно).
• Отверстие шпинделя / макс. проходное сечение: 56/45 мм (CTXY46), 62/51 мм (CTXY52), 85/71 мм (CTXY72).
• Револьверная головка: сервоприводная, 12 позиций инструмента, диагональ держателя инструмента 12/370, время смены инструмента ~2 с.
• Задняя бабка: программируемая, конус MT5, ход 500 мм.
• Направляющие: роликовые направляющие; винт XY/Z 32 мм; ширина направляющих 35 мм.
• Скорости перемещения: X/Z 25 м/мин; Y 10 м/мин.
• Точность позиционирования: повторяемость X/Y/Z 0,006 мм; биение носка шпинделя 2 мм.
• Подвижная оснастка: 2×ER32 AL/RL, двигатель 2,9 кВт при 4000 об/мин, макс. сверло Ø16 мм, макс. метчик M12x1,75P.
• Макс. емкость держателя инструмента: 12.
