Токарный станок ЧПУ CKA-M series
горизонтальный2 осиплоскостной

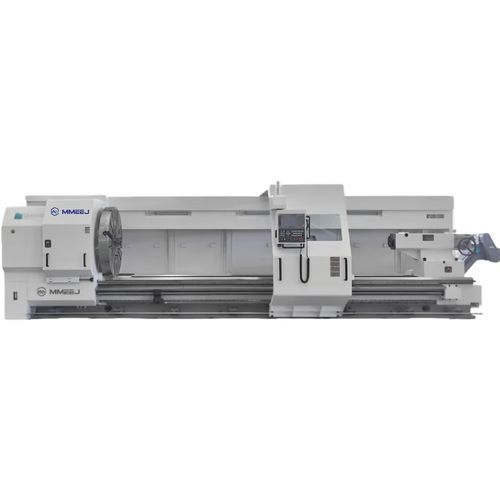

Токарный станок ЧПУ - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / плоскостной

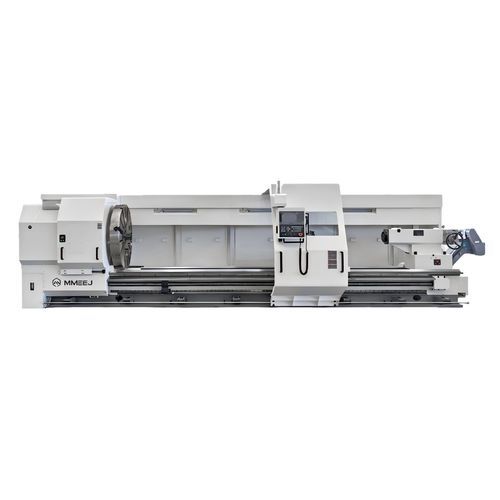

Токарный станок ЧПУ - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / плоскостной
Токарный станок ЧПУ - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / плоскостной - изображение - 2
Токарный станок ЧПУ - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / плоскостной - изображение - 3
Токарный станок ЧПУ - CKA-M series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / плоскостной - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Meijin Machinery Equipment (Dalian) Co., Ltd.

Характеристики

Тип управления
ЧПУ
Направление шпинделя
горизонтальный
Количество осей
2 оси
Конструкция
плоскостной
Приводная система
с сервоприводом
Применение
для мехобработки валов и элементов валов, для сложных деталей
Рабочая характеристика
высокой точности
Комбинированная функция
для резания
Диаметр

630 mm, 880 mm, 1 000 mm, 1 250 mm
(24,8 in, 34,65 in, 39,37 in, 49,21 in)

Скорость вращения

МАКС.: 500 rpm
(3 141,593 rad.min-1)

МИН.: 2 rpm
(12,566 rad.min-1)

Длина детали

МАКС.: 6 000 mm
(236 in)

МИН.: 1 500 mm
(59 in)

Максимальный диаметр резки

1 000 mm, 1 250 mm
(39 in, 49 in)

Ход Х

520 mm, 640 mm
(20 in, 25 in)

Ход Z

МАКС.: 5 870 mm
(231 in)

МИН.: 1 370 mm
(54 in)

Быстрая подача по оси X

0 m/min, 6 m/min
(0 ft/s)

Быстрая подача по оси Z

0 m/s, 8 m/s
(0 ft/s)

Номинальная мощность

22 kW, 26 kW
(29,9 hp, 35,4 hp)

Габаритная длина

6 320 mm, 6 820 mm, 7 820 mm, 8 820 mm, 9 820 mm
(249 in, 269 in, 308 in, 347 in, 387 in)

Габаритная ширина

2 300 mm, 2 520 mm
(91 in, 99 in)

Общая высота

1 500 mm, 2 000 mm, 3 000 mm, 5 000 mm, 6 000 mm
(59 in, 79 in, 118 in, 197 in, 236 in)

Вес

МАКС.: 19 t
(21 us ton)

МИН.: 14 t
(15 us ton)

Описание

Краткое описание продукта:
Серия CKA-M — горизонтальный CNC токарный станок с плоской станиной, управляемый по осям Z и X. Выполняет автоматические операции точения крупных валов и дисков: внутренние и наружные цилиндрические поверхности, конические поверхности, дуги, торцевые поверхности, нарезание канавок, снятие фасок и различные типы резьб (метрические, дюймовые, торцевые, конические). Оснащается ЧПУ от FANUC или Siemens для повторяемых циклов обработки, подходит для серийного производства и обработки сложных высокоточных деталей.

Диапазон обработки:
Диаметр над станиной: Ø1000 / Ø1250 мм (модели CKA61100M / CKA61125M). Доступные длины заготовки: 1500, 2000, 3000, 4000, 5000, 6000 мм. Максимальная длина резания зависит от выбранной длины заготовки.

Ключевые технические характеристики (серия CKA-M):
  • Модели: CKA61100M, CKA61125M
  • Макс. диаметр над станиной: Ø1000 / Ø1250 мм
  • Макс. диаметр над кареткой: Ø630 / Ø880 мм
  • Макс. диаметр обработки: Ø1000 / Ø1250 мм
  • Высота центра шпинделя: 500 / 625 мм
  • Главный двигатель (серво): 22/26 кВт (FANUC)
  • Размер патрона: Ø1000 / Ø1250 мм
  • Просверливание шпинделя: Ø130 мм; передний конус: Ø140 мм 1:20; тип носа шпинделя: A2-15
  • Диапазон скоростей шпинделя: 2–500 об/мин (низкий 2–87, средний 5–201, высокий 11–500)
  • Выдвижная воротниковая часть задней бабки: Ø200 мм, ход 300 мм, конус MT.No.6
  • Ходы осей X/Z: X 520 / 640 мм; Z: 1370, 1870, 2870, 3870, 4870, 5870 мм
  • Быстрый ход X/Z: 6/8 м/мин (спецификации 1500–4000), 5 м/мин (спецификации 5000–6000)
  • Размер державки инструмента (вертикальная 4-позиции): 40×40 мм
  • Точность позиционирования X/Z: 0.021/0.026 мм (1500/2000), 0.030 мм (3000–6000)
  • Повторяемость X/Z: 0.008/0.014 мм (1500/2000), 0.014 мм (≥2000 измеряется на 2000 мм)
  • Габариты и масса станка зависят от модели и длины (см. технические опции)
