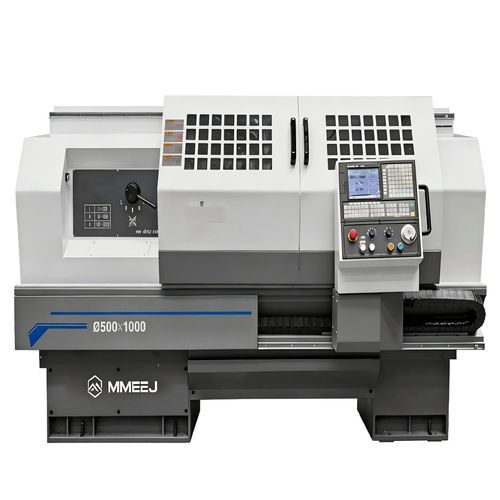

Токарный станок ЧПУ CKA series

горизонтальный2 осиплоскостной

Презентация продукта: Токарные станки с ЧПУ серии CKA - это горизонтальные токарные станки с плоской станиной, управляемые по продольной (Z) и поперечной (X) осям. Возможности:

• Автоматические операции резания различных деталей валов и дисков, включая внутренние и наружные цилиндрические поверхности, конические поверхности, дуговые поверхности, торцы, обработку канавок и фасок.
• Токарные операции с метрической прямой резьбой, торцевой резьбой, имперской прямой и конической резьбой.
• Подходит для разнообразного мелкосерийного производства; превосходная производительность при обработке сложных высокоточных деталей.

Диапазон обработки: Диаметр вращения станины от 400 мм до 800 мм; длина заготовки от 750 мм до 5000 мм, возможны варианты нестандартной длины. Серия CKA - техническая таблица: Модель изделия | Единица измерения | CKA6140 | CKA6140i | CKA6150 | CKA6150i | CKA6163A | CKA6180A Макс. диаметр поворота над станиной | мм | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Макс. диаметр поворота над поперечными салазками | мм | φ200 | φ200 | φ280 | φ280 | φ320 | φ490 Макс.длина заготовки | мм | 750/1000 | 750/1000 | 750/1000/1500/2000 | 750/1000 | 1000/1500/2000/3000/4000/5000 Макс.длина резания | мм | 580/830 | 580/830 | 680/930/1430/1930 | 680/930 | 795/1245/1845/2745/3665/4745 (Высокопозиционный четырехпозиционный держатель инструмента) 690/1140/1740/2640/3560/4640 (Горизонтальная шестипозиционная стойка инструмента) 700/1150/1750/2650/3570/4650 (Горизонтальная восьмипозиционная стойка инструмента) Макс. диаметр точения (вертикальная 4-позиционная стойка) | мм | φ400 | φ400 | φ500 | φ500 | φ630 | φ800 Макс.диаметр точения (Горизонтальная 6-позиционная) | мм | φ300 | φ300 | φ400 | φ400 | φ620 | φ620 Опт: Горизонтальный 6-позиционный | мм | 一 | 一 | φ370 | φ370 | φ620 | φ620 Высота центра шпинделя | мм | 200 | 200 | 250 | 250 | 250 | 315 | 400 Мощность двигателя шпинделя | кВт | 5,5 (серводвигатель) | 5,5 (серводвигатель) | 7,5/11 (серводвигатель) | 11/15 (серводвигатель) | 11 (частотно-регулируемый двигатель, опция: серводвигатель) | 11 (частотно-регулируемый двигатель, опция: серводвигатель) Отверстие шпинделя | мм | φ52 | φ40 | φ82 | φ82 | φ100 | φ100 Конусность отверстия шпинделя | | MT. NO.6 | MT. NO.6 | Фронтφ901:20 | Фронтφ1001:20 | Фронтφ1201:20 | Фронтφ1201:20 Тип шпинделя | | A2-6 | A2-5 | D8 | A2-8 | C11 | C11 Диапазоны частоты вращения шпинделя | | 20~2500 2 диапазон ручной | 20~3500 Одношпиндельный | 7~2200 3 диапазон ручной | 30~3000 Одношпиндельный | 10~1000 (двигатель с инверторным приводом / оп: серводвигатель) 4 диапазон ручной | 10~1000 (двигатель с инверторным приводом / оп: серводвигатель) 4 диапазон ручной Диаметр пиноли хвостовой бабки | мм | φ63 | φ63 | φ75 | φ75 | φ100 | φ100 Ход пиноли хвостовой бабки | | 140 | 140 | 150 | 150 | 150 | 240 | 240 Конусность пиноли задней бабки | мм | MT.NO.4 | MT.NO.4 | MT.NO.5 | MT.NO.5 | MT.NO.6 | MT.NO.6 Макс.перемещение оси X | мм | 240 | 240 | 280 | 280 | 320 | 320 Макс.перемещение по оси Z | м/мин | 580/830 | 580/830 | 685/935/1435/1935 | 685/935 | 800/1250/1850/2750/3670/4750 | 800/1250/1850/2750/3670/4750 Быстрое перемещение по оси X/Z | мм | 4/6 | 4/6 | 4/8 (750/1000/1500 Spec) 4/6 (2000 Spec) | 4/8 | 4/7,5 (1000/1500/2000 Spec) 4/4 (3000 Spec) 4/3,5 (4000/5000 Spec) | 4/7,5 (1000/1500/2000 Spec) 4/4 (3000 Spec) 4/3,5 (4000/5000 Spec) Размер хвостовика инструмента (вертикальный 4-позиционный) | мм | 20×20 | 20×20 | 25×25 (20×20 Горизонтальный восьмипозиционный инструментальный пост) | 25×25 | 32×32 (32×25 Горизонтальный 8-позиционный) | 32×32 Точность позиционирования по оси X/Z | мм | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) | 0,018/0,021 (750 Spec) 0,024 (1000 Spec) 0,026 (1500/2000 Spec) | 0.018/0.021 (750 Spec) 0.024 (1000 Spec) | 0.018/0.024 (1000 Spec) 0.026 (1500/2000 Spec) 0.030 (3000/4000/5000 Spec) | 0.018/0.024 (1000 Spec) 0.026 (1500/2000 Spec) 0.030 (3000/4000/5000 Spec) Точность повторяемости оси X/Z | мм | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) | 0,006/0,008 (750 Spec) 0,011 (1000 Spec) 0,014 (1500/2000 Spec) | 0,006/0,008 (750 Spec) 0.011 (1000 Spec) | 0.006/0.011 (1000 Spec) 0.014 (1500/2000 Spec) 0.014 (Для спецификаций ≥2000 мм, проверка более 2000 мм длины) | 0.006/0.011 (1000 Spec) 0.014 (1500/2000 Spec) 0.014 (Для спецификаций ≥2000 мм, проверка более 2000 мм длины) Caractéristiques / spécifications techniques:

• Серия: Серия CKA (модели: CKA6140, CKA6140i, CKA6150, CKA6150i, CKA6163A, CKA6180A).
• Диаметр вращения станины: от 400 мм до 800 мм в зависимости от модели.
• Максимальная длина заготовки: от 750 мм до 5000 мм (зависит от модели, возможны нестандартные длины).
• Мощность двигателя шпинделя: 5.5 кВт - 15 кВт (сервопривод или частотно-регулируемый двигатель в зависимости от модели).
• Отверстие шпинделя: φ40 - φ100 в зависимости от модели.
• Диапазон скоростей шпинделя: от 7 об/мин до 3500 об/мин (зависит от модели, возможны ручные диапазоны или инвертор/сервопривод).
• Перемещение по осям X/Z и быстрый траверс: X до 320 мм; Z до значений от 580/830 мм до 4750 мм (зависит от модели).
• Точность позиционирования (X/Z): от 0,018 мм до 0,030 мм для самых больших моделей.
• Перемещаемость (X/Z): от 0,006 мм до 0,014 мм (зависит от спецификации).
