Токарно-фрезерный центр ЧПУ HX series
горизонтальный2 осиXZ

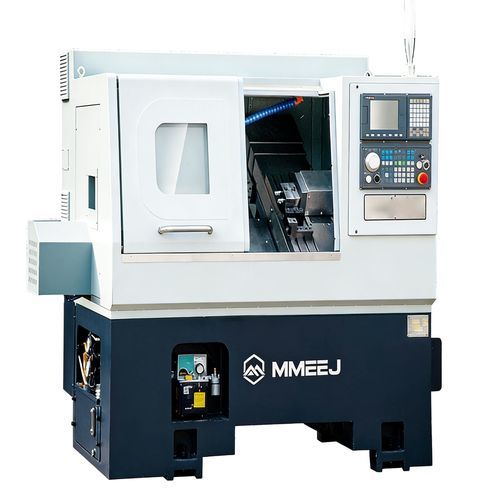

Токарно-фрезерный центр ЧПУ - HX series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / XZ

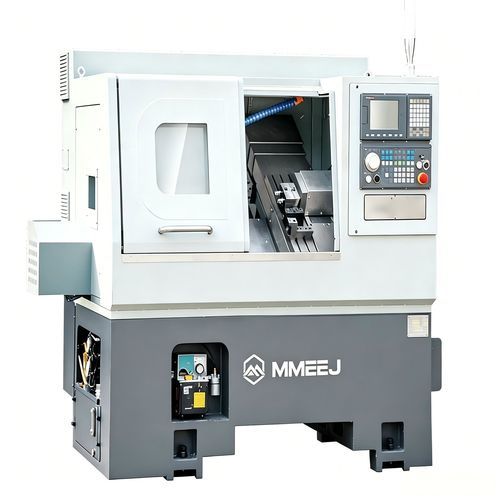

Токарно-фрезерный центр ЧПУ - HX series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / XZ
Токарно-фрезерный центр ЧПУ - HX series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / XZ - изображение - 2
Токарно-фрезерный центр ЧПУ - HX series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / XZ - изображение - 3
Токарно-фрезерный центр ЧПУ - HX series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / XZ - изображение - 4
Токарно-фрезерный центр ЧПУ - HX series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / 2 оси / XZ - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Meijin Machinery Equipment (Dalian) Co., Ltd.

Характеристики

Тип управления
ЧПУ
Тип
горизонтальный
Количество осей
2 оси, XZ
Конструкция
со стержнем
Другие характеристики
высокая жесткость, для обработки прутков
Диаметр

400 mm
(15,75 in)

Ход Х

800 mm
(31,5 in)

Ход Z

250 mm
(9,84 in)

Мощность шпинделя

5,5 kW, 11 kW, 18,5 kW
(7,48 hp, 14,96 hp, 25,15 hp)

Скорость вращения

3 500 rpm, 4 000 rpm, 5 000 rpm
(21 991,149 rad.min-1, 25 132,741 rad.min-1, 31 415,927 rad.min-1)

Описание

Описание машины:
Интегрированная литая станина высокой жесткости с большим демпфированием вибраций и низкой деформацией.
Кровать с уклоном 30° облегчает загрузку/выгрузку заготовки и удаление стружки.
Быстрое перемещение для высокой производительности.
T‑образная ганг‑револьверная головка сокращает время смены инструмента и поддерживает различные композитные инструменты; опционально — боковой приводной резцедержатель.

Технические параметры (кратко):
  • Модели: HX36, HX46, HX52
  • Система управления (стандарт / опция): SYNTEC 22TA / (FANUC Oi-TF PLUS, SIEMENS 828D)
  • Макс. диаметр вращения: 400 мм; Макс. диаметр точения: 380 мм; Макс. длина точения: 350 мм
  • Ход X / Z: 800 мм / 250 мм; Быстрый ход X / Z: 25 м/мин
  • Конус шпинделя: A2-4 (HX36), A2-5 (HX46), A2-6 (HX52)
  • Гидравлический патрон: 5 дюймов; Сквозное отверстие шпинделя / проходной диаметр: HX36 43 / 35 мм; HX46 56 / 45 мм; HX52 62 / 51 мм
  • Тип & мощность шпинделя: HX36 механический 5,5 кВт; HX46 электрический 11 кВт; HX52 электрический 11 кВт
  • Макс. скорость шпинделя: HX36 4000 об/мин; HX46 5000 об/мин; HX52 3500 об/мин
  • Точность позиционирования X/Z: 0,01 мм; Повторяемость: 0,006 мм; Биение носка шпинделя: 0,003 мм


Характеристики / спецификации:
  • Коммерческое обозначение: Turn & Mill Lathe (ганговый токарно‑фрезерный станок)
  • Марка: MMEEJ
  • Доступные модели: HX36, HX46, HX52
  • Направляющие / винт: Шарико‑винтовая пара; Диаметр винта X/Z 32/32 мм; Ширина направляющих 35/35 мм
  • Крутящий момент шпинделя: HX36 26,3 Нм; HX46 37 Нм; HX52 90 Нм
  • Мощность привода шпинделя: HX36 11; HX46 18,5; HX52 18,5 (указанные значения)
  • Двигатели осей X/Z: по 1,3 кВт
  • Применение: прецизионная токарная и фрезерная обработка мелких и средних деталей в промышленном производстве
