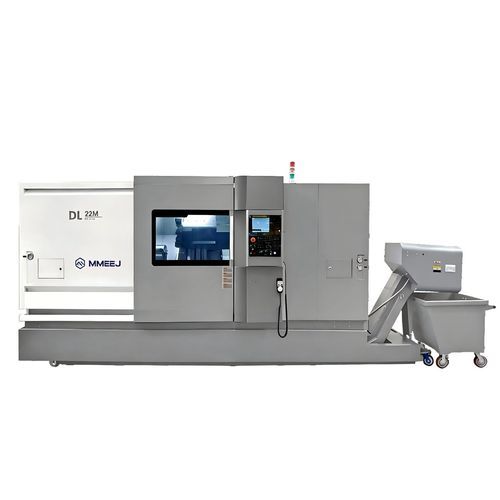

Токарный станок ЧПУ DL-M series

горизонтальныйнаклонная станинаA2-8

Описание продукта:
Серия DL-M — наклонные токарные станки с ЧПУ, разработанные с использованием международных передовых технологий. Главная станина выполнена в монолитном литом исполнении, направляющие расположены под углом 45° для повышения жёсткости. Система управления — FANUC 0i-TFPLUS (или эквивалент), приводы осей — AC серводвигатели, что обеспечивает удобную эксплуатацию и надежную работу. Обрабатывает валы и диски: точение, сверление, фрезерование. Широко применяется в производстве автокомпонентов, пресс-форм, подшипников и горной техники. Несколько операций (точение, растачивание, сверление, развертывание) могут быть выполнены за одно закрепление детали.

Особенности:

• Направляющие станка под углом 45° для повышенной жёсткости
• 12-позиционная револьверная голова, опции: 12T гидравлическая или 12T с приводными инструментами
• Высокая несущая способность и жёсткость скользящих направляющих
• Модульная конструкция с множеством вариантов конфигурации
• Система управления: FANUC 0i-TFPLUS (или эквивалент)
• AC серводвигатели для точного управления осями

Диапазон обработки:
Максимальный диаметр над станиной: φ520 – φ900; Максимальная длина обработки: 1000 mm – 3000 mm в зависимости от модели.

Серия DL - Техническая таблица (значения по моделям):
Модель | Ед. изм. | DL-25M | DL-25MH | DL-32M | DL-32MH | DL-40M | DL-40MH
Макс. диаметр над станиной | mm | φ520 | (—) | φ680 | (—) | φ900 | (—)
Макс. диаметр токарной обработки (вал/диск) | mm | φ310/φ520 | φ310/φ500 | φ440/φ630 | φ440/φ590 | φ660/φ800 | φ660/φ760
Макс. длина обработки | mm | 1000/1500 | 1000/1500 | 1000/1500/2000/3000 | 950/1450/1950/2950 | 1000/1500/2000/3000 | 950/1450/1950/2950
Размер патрона | inch | 10 | 10 | 15 | 15 | 15 | 15
Тип носка шпинделя | ( — ) | A2-8 | A2-8 | A2-11 | A2-11 | A2-11 | A2-11
Диапазон скоростей шпинделя | rpm | 3500 | 3500 | 2000 | 2000 | 1500 | 1500
Диаметр отверстия шпинделя | mm | φ87 | φ87 | φ100 | φ100 | φ132 | φ132
Макс. диаметр стержня (с проходным гидравлическим патроном) | mm | φ74 | φ74 | φ80 | φ80 | φ80 | φ80
Мощность двигателя шпинделя | kW | 15/18.5 | 18.5/22 | 22/30 | 22/30 | 22/30 | 22/30
Макс. ход по оси X | mm | 260 | 260 | 375 | 375 | 435 | 435
Макс. ход по оси Z | mm | 1040/1600 | 1040/1600 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020
Скорость быстрого перемещения X/Z | m/min | 12/12 | 12/12 | 12/16 | 12/16 | 12/16 | 12/16
Тип револьвера и количество инструментов | ( — ) | 12T Гидравлический | 12T с приводными инструментами | 12T Гидравлический | 12T с приводными инструментами | 12T Гидравлический | 12T с приводными инструментами
Размер хвостовика инструмента | mm | 25×25 | 25×25 | 32×25 | 32×25 | 32×25 | 32×25
Время индексирования (соседний/далекий) | s | 0.8/2.5 | 0.8/2.5 | 0.94/1.33 | 0.94/1.33 | 1.2/4.0 | 1.2/4.0
Диаметр корпуса задней бабки | mm | φ100 | φ100 | φ160 | φ160 | φ160 | φ160
Ход пиноли задней бабки | mm | 139 | 139 | 180 | 180 | 180 | 180

Характеристики / Технические данные:

• Серия: DL-M (DL-25M, DL-25MH, DL-32M, DL-32MH, DL-40M, DL-40MH)
• Станина: монолитное литье с 45° наклонными направляющими для высокой жёсткости
• Система управления: FANUC 0i-TFPLUS или эквивалент
• Приводы: AC серводвигатели для надёжного управления осями
• Револьвер: 12 позиций (гидравлические или с приводными инструментами)
• Макс. диаметр над станиной: 520 / 680 / 900 mm в зависимости от модели
• Макс. диаметр обработки (вал/диск): до φ760–φ800 в зависимости от модели
• Опции длины: 1000, 1500, 2000, 3000 mm (в зависимости от модели)
• Патроны: 10" (DL-25), 15" (DL-32 / DL-40)
• Носки шпинделя: A2-8 (DL-25), A2-11 (DL-32 / DL-40)
• Скорости шпинделя: до 3500 / 2000 / 1500 rpm в зависимости от модели
• Отверстие шпинделя: φ87 / φ100 / φ132 в зависимости от модели
• Макс. диаметр стержня: до φ80 mm (проходной гидравлический патрон)
• Мощность шпинделя: 15–30 kW в зависимости от конфигурации
• Ход по оси X: 260–435 mm в зависимости от модели
• Ход по оси Z: конфигурации 1020 / 1520 / 2020 / 3020 / 1040 / 1600 mm
• Быстрый ход: X 12 m/min и Z 12–16 m/min
• Размеры хвостовика инструмента: 25×25 mm (DL-25), 32×25 mm (DL-32 / DL-40)
• Задняя бабка: φ100 / 139 mm (DL-25), φ160 / 180 mm (DL-32 / DL-40)
• Типичные области применения: автокомпоненты, пресс-формы, подшипники, горная техника — предназначен для обработки валов и дисков с выполнением нескольких операций за одно закрепление детали
