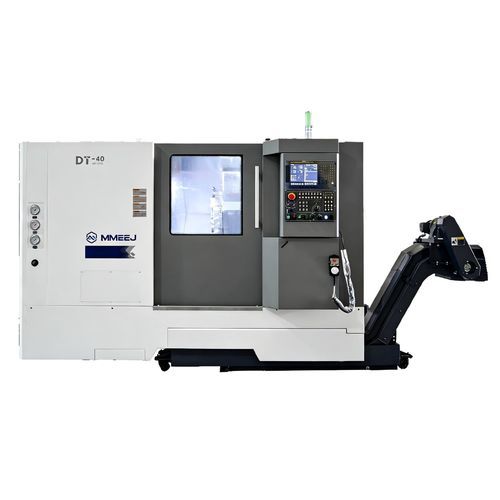

Токарный станок ЧПУ DT seriesгоризонтальныйнаклонная станинаA2-6
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Конструкция
- наклонная станина
- Передний конец шпинделя
- A2-8, A2-6, A2-5
- Количество инструментов
- 12 инструментов
- Приводная система
- с сервоприводом
- Применение
- для мехобработки валов и элементов валов, для обработки прутков
- Рабочая характеристика
- высокая жесткость
- Комбинированная функция
- фрезерование, для растачивания, сверление
- Диаметр
480 mm, 580 mm, 680 mm
(18,9 in, 22,83 in, 26,77 in)- Скорость вращения
3 500 rpm, 4 500 rpm, 5 000 rpm
(21 991,149 rad.min-1, 28 274,334 rad.min-1, 31 415,927 rad.min-1)- Длина детали
МАКС.: 1 025 mm
(40 in)МИН.: 300 mm
(12 in)- Максимальный диаметр резки
МАКС.: 500 mm
(20 in)МИН.: 280 mm
(11 in)- Наибольший диаметр прутка
45 mm, 51 mm, 73 mm
(2 in, 2 in, 3 in)- Ход Х
155 mm, 215 mm, 225 mm, 265 mm
(6 in, 8 in, 9 in, 10 in)- Ход Z
МАКС.: 1 405 mm
(55 in)МИН.: 300 mm
(12 in)- Быстрая подача по оси X
30 m/min
- Быстрая подача по оси Z
30 m/min
- Номинальная мощность
7,5 kW, 11 kW, 15 kW, 18,5 kW
(10,2 hp, 15 hp, 20,4 hp, 25,2 hp)
Описание
Обзор продукта:
Токарные станки с наклонной станиной серии DT представляю́т собой обрабатывающие центры с монолитным литым станинным узлом и направляющими, наклонёнными на 45°, что обеспечивает высокую жёсткость. Оснащаются системой управления FANUC 0i-TFPLUS (или эквивалентной) и AC серводвигателями, позволяют выполнять несколько операций в одной установке для валов и дисков.
Диапазон обработки:
Технические характеристики:
Возможности обработки:
Применения & отрасли:
Опции & замечания:
Токарные станки с наклонной станиной серии DT представляю́т собой обрабатывающие центры с монолитным литым станинным узлом и направляющими, наклонёнными на 45°, что обеспечивает высокую жёсткость. Оснащаются системой управления FANUC 0i-TFPLUS (или эквивалентной) и AC серводвигателями, позволяют выполнять несколько операций в одной установке для валов и дисков.
Диапазон обработки:
- Диаметр над станиной: Ø480 мм — Ø680 мм (в зависимости от модели)
- Макс. диаметр обработки (вал/диск): до Ø500 мм в зависимости от модели
- Макс. длина обработки: 300 мм — 1100 мм в зависимости от исполнения
- Скорость шпинделя: до 5 000 об/мин на отдельных модификациях
Технические характеристики:
- Серия: DT (DT-30, DT-30H, DT-40, DT-40H, DT-40HY, DT-40Plus, DT-50, DT-50H)
- Станина: монолитная литая наклонная станина с 45° направляющими
- Система управления и приводы: FANUC 0i-TFPLUS (или эквивалент), AC серводвигатель
- Шпиндель: варианты носика A2-5 / A2-6 / A2-8; сквозное отверстие до Ø87 мм в некоторых моделях
- Зажимные патроны: 6"–10" в зависимости от модели; доступен сквозной гидравлический патрон
- Мощность шпиндельного двигателя: обычно 7,5–18,5 кВт в зависимости от модели
- Револьверный магазин: 12 позиций гидравлический или серво; на некоторых моделях доступны приводные инструменты
- Ходы осей и быстроперемещения: быстрые ходы X/Z обычно 30/30 м/мин; ходы X и Z зависят от модели
- Ход пиноли задней бабки: 140–300 мм в зависимости от модели
Возможности обработки:
- Комплексные операции: точение, сверление, растачивание, развертывание и фрезерование в одной наладке
- Подходит для валов, дисков и пруткового материала (пропускной диаметр прутка до Ø73 мм с сквозным патроном)
- Доступны конфигурации с приводными инструментами и версиями с удлинённым ходом Z для длинных деталей
Применения & отрасли:
- Производство автомобильных компонентов
- Производство пресс-форм и оснастки
- Изготовление подшипников и вращающихся деталей
- Детали для горнодобывающей техники и тяжёлого машиностроения
Опции & замечания:
- Опции управления: FANUC или эквивалентные международные системы
- Варианты шпинделя: электрошпиндели и опции с увеличенным проходным отверстием
- Опции инструментария: приводные инструменты, VDI-интерфейс, версии duplex/с удлинённым Z для длинных деталей
- Предоставьте чертёж детали и требования производства для подтверждения оптимальной модели и конфигурации
