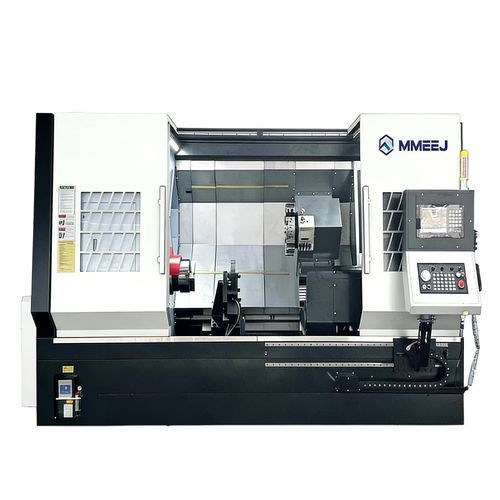

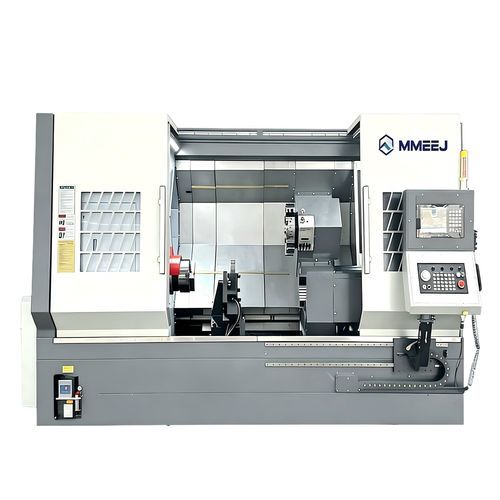

Токарный станок ЧПУ TCK series

горизонтальный3 осис наклонной станиной

Обзор продукта:
Серия TCK — тяжёлое горизонтальное токарное/фрезерное токарное центра, разработанное для обработки крупных труб и валов. Поддерживает операции от 2‑осей до оси Y и позволяет выполнить полную обработку крупногабаритных деталей в одной установке для повышения эффективности.

Диапазон обработки:
Макс. диаметр точения: 900 мм; макс. длина точения: 6060 мм. Наклонная станина повышает стабильность и улучшает вынос стружки.

Ключевые характеристики:

• Проход над станиной: φ780 / φ850 мм (в зависимости от модели)
• Проход над суппортом: φ500 / φ630 мм (в зависимости от модели)
• Размеры патрона: 12 / 15 / 18 / 21 / 24 дюйма
• Ходы: X 350 мм; Y ±75 мм; Z варианты 1000 / 1500 / 2000 / 3000 / 4000 / 5000 мм
• Быстрые перемещения: X 16 мм/мин; Y 10 мм/мин; Z 16 мм/мин
• Главный шпиндель: двигатель 22 кВт (опционно 30 кВт); передаточное число 1:3 (опция коробки 1:8)
• Сквозное отверстие шпинделя / подшипники: φ88 / φ105 / φ132 / φ181 / φ220 (в зависимости от модели)
• Туррет: 12 позиций; наружный держатель 32×32 мм; макс. буровая штанга 50 мм; время индексирования 0,5 с
• Поворотный инструмент: BMT65 до 4000 об/мин; мотор 5,5 / 7,5 кВт
• Центр задней бабки: ход до 5100 мм (в зависимости от модели); диаметр гильзы 150 / 160 мм; ход гильзы 180 мм; конус MT5 / MT6

Типичные применения:

• Компоненты для нефтегазовых магистралей и трубы большого диаметра
• Фланцы и крупные валы для строительной техники
• Гидравлические компоненты, детали для авиа‑ и судостроения

Конфигурации и опции:

• Несколько вариантов длины оси Z и конфигураций задней бабки
• Выбор размеров патрона и диаметров сквозного отверстия шпинделя
• Опциональная коробка передач шпинделя и повышенная мощность двигателя
• Варианты турреты и поворотных инструментов (мощность/скорость)

Заказ и поддержка:
Возможна индивидуальная конфигурация под требования обработки. Указывайте шпиндель, патрон, длину Z и опции управления для получения предложения.
