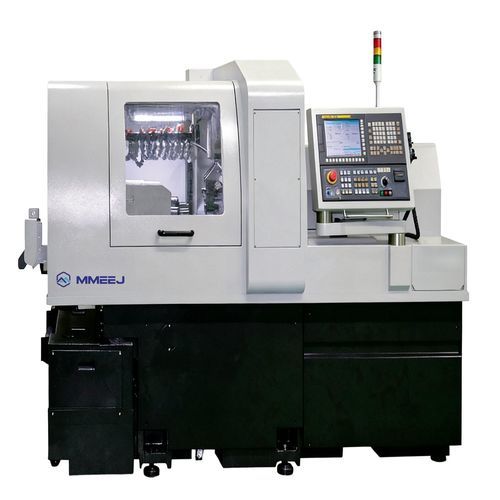

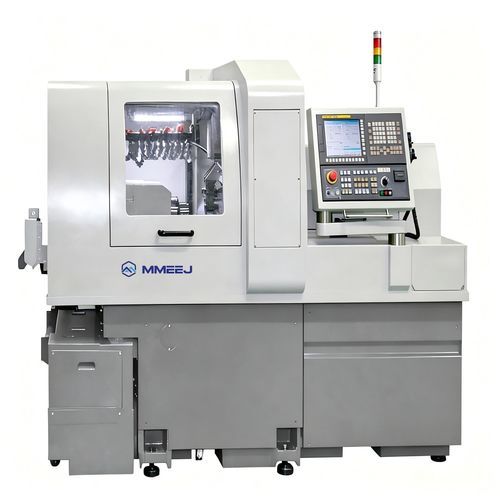

Токарный автомат ЧПУ XDI seriesс несколькими шпинделямидля производства небольших деталейдля длинных деталей
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество шпинделей
- с несколькими шпинделями
- Применение
- для длинных деталей, для производства небольших деталей, для сложных деталей, для мехобработки валов и элементов валов
- Рабочая характеристика
- высокой точности
- Комбинированная функция
- сверление, фрезерование, нарезание резьбы
- Диаметр
26 mm, 32 mm
(1,02 in, 1,26 in)- Скорость вращения
6 500 rpm, 8 000 rpm
(40 840,704 rad.min-1, 50 265,482 rad.min-1)- Номинальная мощность
2,2 kW, 5,5 kW
(3 hp, 7,5 hp)- Вес
6 300 kg
(13 889 lb)
Описание
Обзор продукта:
Серия XDI — швейцарского типа токарно‑фрезерный станок, выполняющий в одной установке несколько операций (точение, фрезерование, сверление, метчик, индексирование). Шпиндель приближается к режущему инструменту, что снижает деформацию длинных тонких валов и повышает точность размеров; подходит для серийного производства мелких сложных прецизионных деталей.
Области применения:
Ключевые характеристики:
Опции и конфигурации:
Серия XDI — швейцарского типа токарно‑фрезерный станок, выполняющий в одной установке несколько операций (точение, фрезерование, сверление, метчик, индексирование). Шпиндель приближается к режущему инструменту, что снижает деформацию длинных тонких валов и повышает точность размеров; подходит для серийного производства мелких сложных прецизионных деталей.
Области применения:
- Валы и продолговатые детали для автомобильной, электронной и крепёжной промышленности
- Медицинские компоненты и детали сложной формы, требующие точности
- Серийное производство мелких деталей с несколькими операциями обработки
Ключевые характеристики:
- Модели: XDI 26 и XDI 32 (серия XDI)
- ЧПУ: Fanuc-31iB
- Макс. диаметр обработки: Ø26 мм (XDI 26) / Ø32 мм (XDI 32)
- Ход Z1: 350 мм (H) / 100 мм (N)
- Скорость шпинделя: 8 000 об/мин (XDI 26) / 6 500 об/мин (XDI 32)
- Моторы главного/вторичного шпинделей: 2,2/5,5 кВт (в зависимости от комплектации)
- Вместимость токарных инструментов: □16 мм × 7 (4+3)
- Фронтальные держатели инструмента: ER16M × 4 (Front 4 / Rear 7)
- Поперечное сверло: ER16 × 7 (4+3), 6 000 об/мин; мотор 1,0 кВт (XDI 26) / 2,2 кВт (XDI 32)
- B‑ось поперечная: ER16 × 4 (Front 4 / Rear 4), 6 000 об/мин
- Задние инструменты: ER16 × 9 (фиксированные 3 + приводные 6) с опциональной конфигурацией (приводные 6 + поперечные 3 + токарные 2)
- Скорость вспомогательного шпинделя: 8 000 об/мин (XDI 26) / 6 500 об/мин (XDI 32); мотор вспом. шпинделя: 2,2/5,5 кВт
- Габариты станка (L×W×H): 2 910 × 1 710 × 2 010 мм; Вес: 6 300 кг
- Потребляемая мощность: 13,5 KVA (10,8 кВт) или 16,2 KVA (13 кВт) в зависимости от конфигурации
- Расход воздуха: 120–150 L/min
Опции и конфигурации:
- Двойной шпиндель или задний шпиндель для одновременной передней/задней обработки и сокращения цикла
- Опциональные приводные инструменты, поперечные инструменты и комбинации для гибкой компоновки инструментария
- Варианты конфигурации моторов и шпинделей для соответствия производственным требованиям
