Токарный станок ЧПУ F seriesвертикальныйгидростатическийс двойной стойкой
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- вертикальный
- Конструкция
- с двойной стойкой, гидростатический
- Револьверные головки
- с 4 револьверными головками
- Рабочая характеристика
- высокая жесткость
- Диаметр
МИН.: 2 500 mm
(98,43 in)МАКС.: 8 000 mm
(314,96 in)- Скорость вращения
МИН.: 0,2 rpm
(1,257 rad.min-1)МАКС.: 63 rpm
(395,841 rad.min-1)- Диаметр детали
МИН.: 2 250 mm
(89 in)МАКС.: 6 300 mm
(248 in)- Номинальная мощность
55 kW, 90 kW, 132 kW
(74,8 hp, 122,4 hp, 179,5 hp)- Вес
МИН.: 34 t
(37 us ton)МАКС.: 256 t
(282 us ton)
Описание
Обзор
Ключевые особенности
Технические ключевые параметры (выборочно)
Опции и кастомизация
Применение и отрасли
Заказ и техническая поддержка

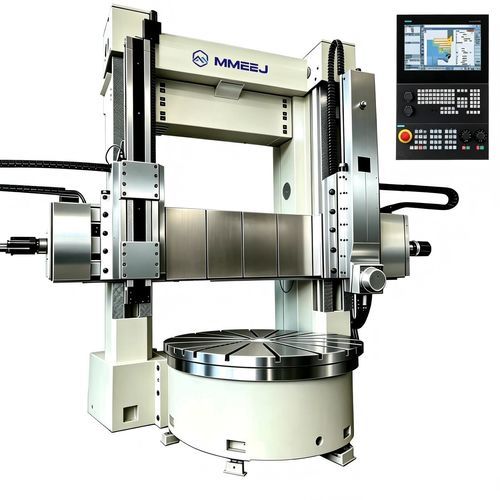

- CNC вертикальный токарный станок с двойной колонной серия F, предназначен для тяжелой обработки крупных деталей. Основная конструкция из серого чугуна HT250–HT300 (отлежанный, снятие напряжений). Шпиндель и рамма из высокопрочного чугуна QT600. Шарико-винтовая пара ф63 mm. Варианты ЧПУ: SIEMENS 828D, FANUC OI-TF/OHTF, GSK980TDI.
Ключевые особенности
- Конструкция: станина с двумя колоннами и жесткой траверсой, направляющие — гидростатические стандартно, роликовые — опция.
- Материалы и обработка: HT250–HT300, контактные поверхности ручная шлифовка (скребок), шестерни кованые, закаленные и шлифованные (40Cr/45) с регулировочными шайбами.
- Шпиндель и приводы: шпиндель/рамма QT600, привод планшайбы ступенчатый или бесступенчатый, мощность основных двигателей от 55 до 132 кВт (в зависимости от модели).
- Подачи и кинематика: бесступенчатая подача 1–500 / 0.1–1000 мм/об, быстрый ход до 3000/4000 мм/мин, диапазоны скоростей планшайбы до 0.2 об/мин (в зависимости от модели).
Технические ключевые параметры (выборочно)
- Доступные модели: CK5225Fx, CK5231Fx, CK5235Fx, CK5240Fx, CK5250Fx, CK5263Fx, CK5263FxH/W, CK5280Fx (указаны варианты H/W).
- Максимальный диаметр токарной обработки: φ2500 — φ8000 мм (в зависимости от модели).
- Диаметры планшайбы: φ2250 — φ6300 мм; максимальный вес детали до 125 т (в зависимости от модели).
- Ходы траверсы, ходы раммы и силы резания зависят от модели; мощность основного мотора: 55 кВт (AC) до 132 кВт (DC).
- Шарико-винтовая пара: NJGR/Hanjiang ф63 mm; подшипники и электрооборудование специфицируются по модели.
Опции и кастомизация

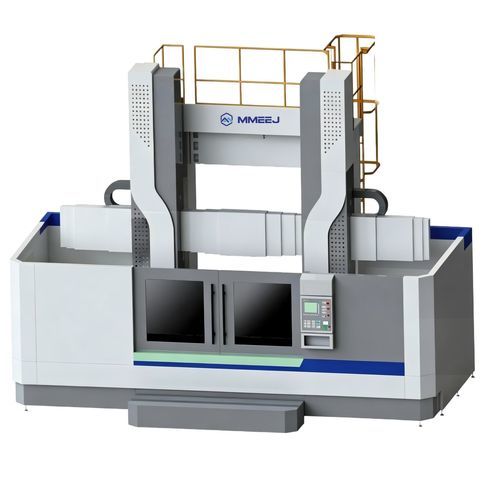

- Доступные опции: полное замкнутое управление, полуэнкапсулированная защита, дверца на петлях, конвейер стружки, выбор гидростатических или роликовых направляющих, различные держатели инструмента (квадратная рамма, 4-станционная электрическая револьверная головка) и варианты под заказ.
- По запросу возможны испытания при приемке на заводе (FAT), монтаж и пуско-наладка.
Применение и отрасли
- Применяется в тяжёлой обработке для энергетики, судостроения, сталелитейной промышленности, производства тяжелого оборудования, электростанций и других отраслей, требующих токарной обработки больших диаметров.
Заказ и техническая поддержка
- Доступны подробные технические таблицы по моделям и помощь в выборе конфигурации. Свяжитесь с поставщиком для уточнения сроков поставки, опций, запасных частей и выезда сервис-инженера.
