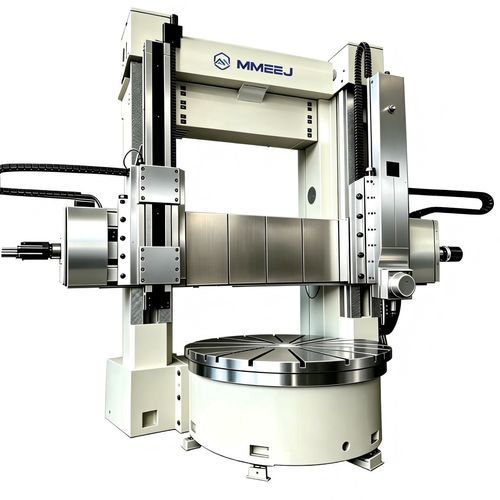

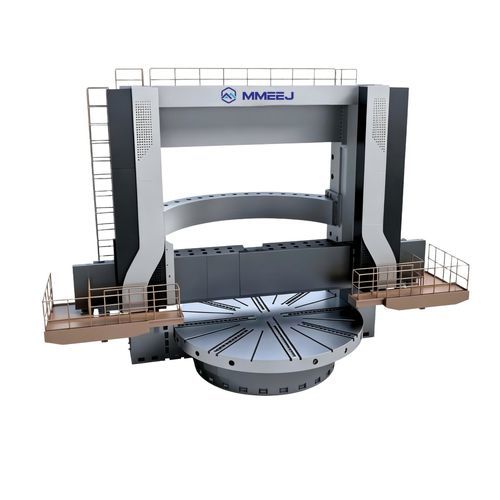

Ручной токарный станок D series

вертикальныйс двойной стойкойвысокая жесткость

Описание продукта:
Вертикальный токарный станок с двойной колонной серии D, разработанный для тяжелой обработки и токарной обработки крупногабаритных изделий. Корпус из серого чугуна HT250–HT300 с отжигом и снятием напряжений; шпиндель и траверса из ковкого чугуна QT600. Предназначен для черновой обработки → вторичного отжига → окончательной обработки.

Основные технические данные:

• Материал машины: серый чугун HT250–HT300, выдержанный и с пониженным напряжением
• Твердость материала: > HB180 (процесс: черновая обработка → вторичный отжиг → чистовая обработка)
• Шпиндель и траверса: QT600 ковкий чугун
• ШВП: отечественный бренд (NJGR / Hanjiang), ф63 mm
• Макс. диаметр точения: φ2500–φ6300 в зависимости от модели
• Диаметр планшайбы: φ2250–φ5700 в зависимости от модели
• Мощность главного двигателя: обычно 55 kW (AC), до 90 kW у крупных моделей
• Диапазон скорости планшайбы: ≈0.32–63 r/min (зависит от модели)
• Диапазон подачи (ущельники): 1–500 mm/min; перемещ. со скоростью до 3000 mm/min
• Ход поперечного портала: 1250–3500 mm (зависит от модели); ход рама до 2000 mm
• Сечение державки инструмента: 50×50 mm (60×60 mm для крупнейшей модели)
• Макс. усилие резания: до 63 kN (в зависимости от модели)
• Опции: защитные устройства, система охлаждения, удаление стружки

Модели и возможности:

• Доступные модели: C(X)5225DxH/W, C(X)5231DxH/W, C(X)5235DxH/W, C(X)5240DxH/W, C5250DxH/W, C5263D xH/W
• Варианты высоты заготовки: H = 16/20/25 (некоторые модели), до 40 на крупнейшей модели
• Макс. масса заготовки: от 12 т до 80 т в зависимости от модели
• Скорости и крутящий момент планшайбы варьируются по моделям в соответствии с нагрузкой резания

Области применения:

• Точение больших колец, фланцев, дисков и корпусных деталей
• Тяжелая промышленность: энергетика, ветроэнергетика, судостроение, тяжелое машиностроение
• Тонкая отделочная обработка после отжига для обеспечения размерной стабильности

Опции и аксессуары:

• Защитные ограждения и кожухи
• Системы охлаждения и фильтрации
• Конвейеры для стружки и системы удаления
• Специальные державки и PTFE‑полосы на направляющих для снижения трения
