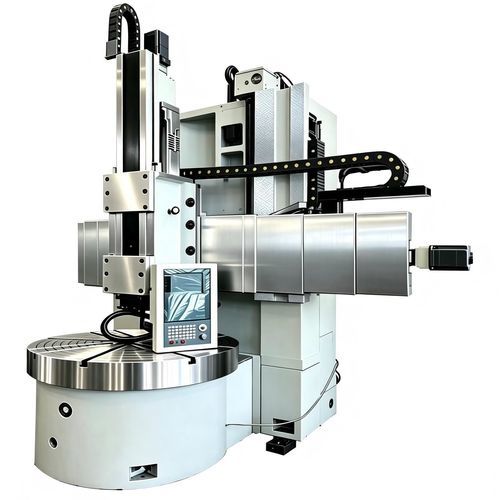

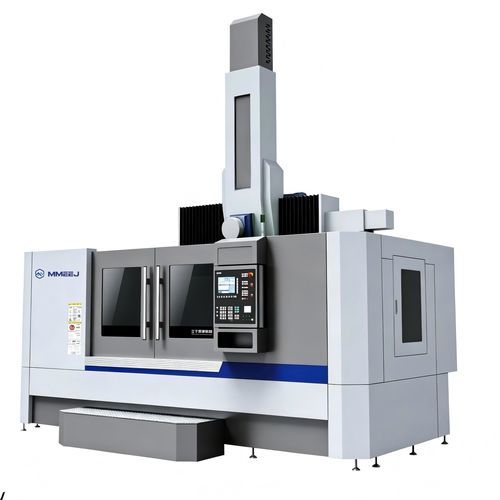

Токарный станок ЧПУ Fx H/W series

вертикальныйс простой стойкойс 4 револьверными головками

Краткое описание

• Материал станка: серый чугун HT250-HT300, подвергнут старению и снятию напряжений для высокой жёсткости и минимальной деформации
• Твердость материала: ≥ HB180; черновая обработка → вторичное старение и чистовая обработка
• Ручное шкрябление контактных поверхностей для снижения трения и оксидного слоя; поперечная балка с выпуклостью; PTFE мягкие полосы на направляющих суппорта
• Шестерни и зубчатое кольцо: кованые, закалённые, шлифованные (40Cr, сталь 45); шлифованные распорки/прокладки для точности сборки
• Шпиндель и стойка: чугун QT600 ковкий (узловой)
• Шарико-винтовая пара: отечественный бренд (NJGR/Hanjiang), диаметр ф63 mm
• Электрика и подшипники: компоненты Chint с защитой от перегрузки; подшипники HRB/LY-C/C & U

Техническая таблица
Модель | Ед. изм. | CK578Fx H/W | CK5112Fx H/W | CK5116Fx H/W | CK5120Fx H/W
Макс. диаметр точения | mm | φ800 | φ1250 | φ1600 | φ2000
Макс. высота заготовки (Hx100) | mm | 6 | 10/12/14 | 10/12/14/16 | 10/12/14/16
Макс. вес заготовки | t | 2 | 3.2/5 | 5/8 | 8
Диаметр стола | mm | φ720 | φ1000 | φ1400 | φ1800
Ступени скорости стола | | | Stepless | 16Step/Stepless | 16Step/Stepless | 16Step/Stepless
Диапазон скорости стола | r/min | 15-460 | 6.3-200 | 5-160 | 3.15-100
Макс. крутящий момент стола | Nm | 3200 | 10000 | 20000 | 30000
Ход поперечной балки | mm | / | 650/850/1050 | 650/850/1050 | 650/850/1050
Скорость подъёма балки | mm/min | / | 660 | 660 | 660
Мощность мотора подъёма балки | Kw | / | 2.2 | 2.2 | 2.2
Вертикальный ход суппорта | mm | 710 | 850 | 1000 | 1200
Горизонтальный ход вертикального суппорта | mm | 600 | 850/1000 | 850/1000 | 850/1000
Шаги подачи вертикального суппорта | | | Stepless | Stepless | Stepless | Stepless
Диапазон подачи вертикального суппорта | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000
Быстрая подача суппорта | mm/min | 3000 | 3000 | 3000 | 3000
Макс. режущая сила вертикального суппорта | Nm | 10000 | 10000 | 20000 | 25000
Сечение державки токарного резца | mm | 32x32 | 40x40 | 40x40 | 40x40
Масса станка (прибл.) | t | 8.5 | 10/12 | 12/13.5/15/16.5 | 15/17/19/21
Мощность шпиндельного мотора (kW) | kw | 18.5 | 22(16steps)/37(stepless) | 30(16steps)/45(stepless) | 37(16steps)/45(stepless)
CNC система | | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI
Тип направляющих стола | | Катковая направляющая | Направляющая скольжения / Катковая направляющая | Направляющая скольжения / Катковая направляющая | Направляющая скольжения / Катковая направляющая
Полный замкнутый контур управления | | Опция | Опция | Опция | Опция
Полуокрытая защита, конвейер стружки, система охлаждения | | Опция | Опция | Опция | Опция
Тип стойки | | Квадратная стойка / 4-станционная турель | Квадратная стойка / 4-станционная турель | Квадратная стойка / 4-станционная турель | Квадратная стойка / 4-станционная турель
Ручной/гидравлический патрон | | Опция | Опция | Опция | Опция

Технические характеристики

• Название серии: CNC вертикальный токарный станок с одной колонной серия F
• Материал станка: серый чугун HT250-HT300, подвергнут старению и снятию напряжений
• Твердость материала: ≥ HB180
• Ручное шкрябление контактных поверхностей; PTFE мягкие полосы на направляющих суппорта
• Кованые, закалённые и шлифованные шестерни (40Cr, сталь 45) с шлифованными распорками для точной сборки
• Шпиндель и стойка из QT600 ковкого чугуна
• Шарико-винтовая пара: отечественный бренд (NJGR/Hanjiang), диаметр ф63 mm
• Электрика: компоненты Chint с защитой от перегрузки
• Подшипники: HRB/LY-C/C & U
• Доступные модели и основные характеристики: CK578Fx H/W (φ800, стол φ720, шпиндель 18.5 kW), CK5112Fx H/W (φ1250, стол φ1000), CK5116Fx H/W (φ1600, стол φ1400), CK5120Fx H/W (φ2000, стол φ1800)
• Диапазоны скорости стола варьируются в зависимости от модели (15-460 r/min до 3.15-100 r/min)
• Макс. крутящий момент стола до 30000 Nm (крупнейшая модель)
• Вертикальный ход суппорта до 1200 mm; горизонтальный ход до 1000 mm (в зависимости от модели)
• Диапазон подачи вертикального суппорта 0.1–1000 mm/min; быстрый ход до 3000 mm/min
• Режущая сила вертикального суппорта до 25000 Nm (крупнейшая модель)
• Сечения державок: 32x32 mm или 40x40 mm в зависимости от модели
• Масса станка приблизительно от ~8.5 t до ~21 t в зависимости от модели
• Варианты мощности шпинделя: 18.5 kW до 45 kW (зависит от модели, ступенчатые/бесступенчатые варианты)
• CNC системы: SIEMENS 828D, FANUC OI-TF, GSK980TDI
• Типы направляющих: катковые или комбинации скольжение/каток (зависит от модели)
• Опции: полный замкнутый контур управления, полуокрытая защита, конвейер стружки, система охлаждения, ручной/гидравлический патрон
