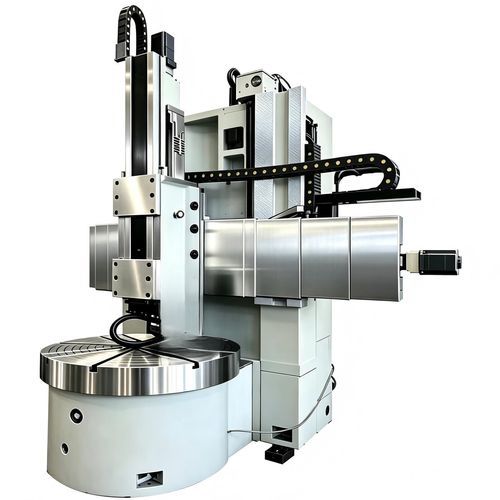

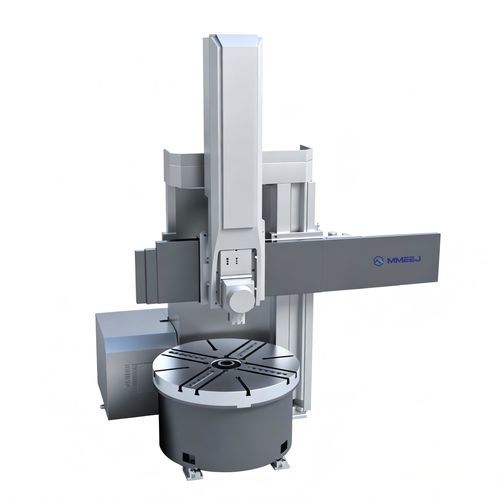

Традиционный токарный станок Dx H/W series

вертикальныйс простой стойкой12 инструментов

Обзор

• Конструкция: вертикальный токарный станок с одной колонной серии D, модели C578Dx H/W, C5112Dx H/W, C5116Dx H/W, C5120Dx H/W
• Материал станка: серый чугун HT250–HT300, старения и снятие напряжений, высокая жесткость и минимальная деформация
• Шпиндель и суппорт: дутильный (узловой) чугун QT600
• Твердость и процесс: твердость ≥ HB180; черновая обработка → вторичное старение → чистовая обработка
• Обработка поверхности: ручное шлифование контактных поверхностей; коррекция выпуклости поперечины; PTFE-ленты на направляющих суппорта для снижения трения
• Передачи: кованые, закаленные и шлифованные шестерни (40Cr / сталь 45) с шлифованными прокладками/шайбами для точной сборки
• ШВП: отечественные бренды (NJGR / Hanjiang), диаметр φ63 mm

Техническая таблица
Модели: C578Dx H/W | C5112Dx H/W | C5116Dx H/W | C5120Dx H/W
Макс. диаметр точения: φ800 | φ1250 | φ1600 | φ2000
Макс. высота детали (H=100): 6 mm | 10/14 mm | 10/14/16 mm | 10/14/16 mm
Макс. масса детали: 2 т | 3.2/5 т | 5/8 т | 8 т
Диаметр планшайбы: 720 mm | 1000 mm | 1400 mm | 1800 mm
Скорость планшайбы / ступени: 15–460 об/мин (16 бесступ.) | 6.3–200 об/мин (16 бесступ.) | 5–160 об/мин (16 бесступ.) | 3.15–100 об/мин (16 бесступ.)
Макс. момент планшайбы: 3.2 Нм | 20 Нм | 25 Нм | 30 Нм
Ход поперечины: / | 650/1000 mm | 650/1000/1200 mm | 650/1000/1200 mm
Скорость подъема поперечины: / | 660 mm/min | 660 mm/min | 660 mm/min
Мощность мотора подъема поперечины: / | 2.2 kW | 2.2 kW | 2.2 kW
Горизонтальный ход вертикального держателя инструмента: 710 mm | 700 mm | 915 mm | (-10–1200) mm
Вертикальный ход держателя инструмента (ход рамки): 600 mm | 650/800 mm | 800/900 mm (пятигранная револьверная головка) / 1000 mm (квадратная/восьмигранная рамка) | 800/900 mm (пятигранная револьверная головка) / 1000 mm (квадратная/восьмигранная рамка)
Угол поворота вертикального держателя: ±30° для всех моделей
Горизонтальный ход бокового держателя: / | 500 mm | 630 mm | /
Вертикальный ход бокового держателя: / | 900 mm | 900 mm | /
Макс. диаметр точения бокового держателя: / | φ1100 | φ1400 | /
Диапазон подачи держателя: 0.8–86 об/мин (все модели)
Макс. режущая сила держателя: 3.2 KN | 17.5 KN | 25 KN | 25 KN
Скорость быстрой подачи держателя: 1800 mm/min (все модели)
Шаги подачи держателя: 12 ступеней (все модели)
Мощность мотора подачи: 1.3/1.7 | 1.3/1.8 | 1.3/1.8 | 1.3/1.8 (kW)
Мощность главного мотора: 15 kW | 22 kW | 30 kW | 37 kW
Поперечное сечение хвостовика инструмента: 30×40 mm (все модели)
Тип направляющих планшайбы: роликовые направляющие (C578Dx/C5112Dx) — скользящие/роликовые (C5116Dx) — скользящие направляющие (C5120Dx)
Тип рамки: пятигранная / квадратная / восьмигранная в зависимости от модели
Масса станка (прибл.): 8 т | 8.5/9.5 т | 12.7/13.5/13.8 т | 16 т
Габариты (Д×Ш×В): 4200×2900×3850 mm | варианты: 2660×2740×3550 / 2660×2740×3950 / 2660×3740×4150 | 2770×3450×3400 / 2770×3450×3900 | 4110×2900×3700 mm
Опции: защитные устройства, система охлаждения, система удаления стружки, цифровой индикатор (DRO), PLC управление, гидравлический патрон


Технические характеристики

• Название серии: Standard Single Column D Series
• Доступные модели: C578Dx H/W; C5112Dx H/W; C5116Dx H/W; C5120Dx H/W
• Основные материалы: серый чугун HT250–HT300 (старение и снятие напряжений); шпиндель и рамка из QT600 дутильного чугуна
• Передачи: кованые, закаленные и шлифованные шестерни из 40Cr / стали 45 с шлифованными прокладками
• Точечные обработки: ручное шлифование контактных поверхностей и PTFE-ленты на направляющих для снижения трения
• ШВП: отечественные бренды (NJGR / Hanjiang), диаметр φ63 mm
• Вместимость точения: макс. диаметры от φ800 до φ2000 в зависимости от модели
• Размеры планшайбы: от 720 mm до 1800 mm в зависимости от модели
• Диапазон мощности: главный мотор 15–37 kW в зависимости от модели
• Вместимость заготовки: поддерживает заготовки от 2 т до 8 т в зависимости от модели
• Подачи и перемещения: подача держателя 0.8–86 об/мин, быстрая подача 1800 mm/min; 12 ступеней подачи
• Опциональное оборудование: защитные устройства, системы охлаждения и удаления стружки, DRO, PLC управление, гидравлический патрон
