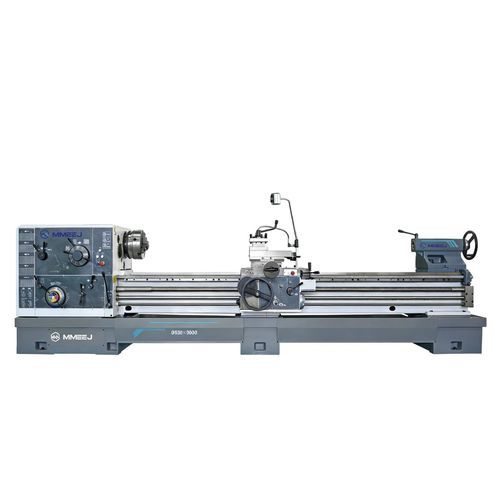

Традиционный токарный станок CW-E series

горизонтальныйдля производства небольших деталейдля металла

Обзор продукта

Горизонтальный токарный станок серии CW‑E предназначен для обработки внутренних и наружных цилиндрических и конических поверхностей. Типичные операции: торцевое точение, нарезание канавок, отрезка, сверление и нарезание резьбы (метрической, дюймовой, модульной и по делению). Серия доступна в нескольких конфигурациях для охвата различных диаметров и длин, подходит для мелкосерийного производства и ремонтных мастерских.

Области применения и материалы

• Обработка стали, чугуна и цветных металлов
• Предназначен для мелкосерийного производства, сервисных и ремонтных участков
• Поддержка стандартных нарезок резьбы и разнообразных токарных операций

Диапазоны возможностей

• Макс. диаметр точения (над станиной): φ630 / φ800 / φ1000
• Макс. диаметр над суппортом: φ350 / φ480 / φ710
• Диаметр в гапе (gap): до φ1230 (в зависимости от конфигурации)
• Длина в гапе (при наличии): 350 мм
• Макс. длина заготовки / макс. длина резания: 1000, 1500, 2000, 3000, 4000, 5000, 6000 мм

Шпиндель и привод

• Типичный показанный модель: CW6163E
• Нос шпинделя: C11 / D11
• Отверстие шпинделя: φ100 (C11) / φ105 (D11); опция φ130
• Размер патрона: φ315 мм
• Конус шпинделя: Metric 120 (1:20); опция Metric 140 (1:20) при отверстии φ130
• Диапазон скоростей шпинделя: 7.5 – 1000 об/мин (18 ступеней)
• Макс. крутящий момент шпинделя: 2400 (по данным производителя)
• Высота центра шпинделя: 315 мм
• Мощность шпиндельного двигателя: 11 кВт (1460 об/мин, 50 Гц); опция 15 кВт

Задняя бабка

• Диаметр выдвижного хвостовика задней бабки: φ100 мм
• Ход выдвижного хвостовика: 250 мм
• Конус выдвижного хвостовика: No.6 MT

Точность и шероховатость поверхности

• Типичная точность обработки: до IT7
• Типичная шероховатость поверхности: до Ra1.6

Технические характеристики (сводка)

• Серия: CW‑E series
• Пример модели: CW6163E
• Диаметры и длины конфигурируются под требования применения
• Опции шпинделя и отверстия для различных способов закрепления
• Подходит для широкого спектра токарных операций в промышленных условиях
