Токарный станок ЧПУ CK51-HC
вертикальныйс простой стойкойдля крупных деталей

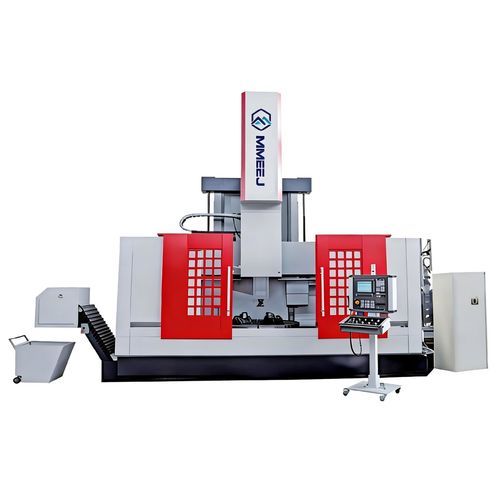

Токарный станок ЧПУ - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - вертикальный / с простой стойкой / для крупных деталей
Токарный станок ЧПУ - CK51-HC - Meijin Machinery Equipment (Dalian) Co., Ltd. - вертикальный / с простой стойкой / для крупных деталей
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Meijin Machinery Equipment (Dalian) Co., Ltd.

Характеристики

Тип управления
ЧПУ
Направление шпинделя
вертикальный
Конструкция
с простой стойкой
Применение
для крупных деталей
Рабочая характеристика
высокой точности
Комбинированная функция
фрезерование, для очистки, сверление, нарезание резьбы
Диаметр

1 500 mm, 1 800 mm, 2 300 mm
(59,06 in, 70,87 in, 90,55 in)

Скорость вращения

МАКС.: 350 rpm
(2 199,115 rad.min-1)

МИН.: 1 rpm
(6,283 rad.min-1)

Максимальный диаметр резки

1 400 mm, 1 730 mm, 2 200 mm
(55 in, 68 in, 87 in)

Ход Х

МАКС.: 1 550 mm
(61 in)

МИН.: -300 mm
(-12 in)

Ход Z

800 mm, 1 000 mm
(31 in, 39 in)

Номинальная мощность

22 kW, 30 kW, 37 kW, 45 kW
(29,9 hp, 40,8 hp, 50,3 hp, 61,2 hp)

Описание

Описание продукта
Серия CK51-HC — одно-колонный ЧПУ вертикальный токарно‑фрезерный комплекс, разработанный для выполнения нескольких операций за одно закрепление: точение, сверление, нарезание резьбы и развёртывание. Машина также поддерживает шлифование шлифовальным кругом и боковую обработку с угловой фрезерной головкой. Шпиндель стола радиально опирается на высокоточные двойные радиальные роликовые подшипники, а осевую поддержку обеспечивает крупногабаритная упорная роликовая направляющая; доступен режим чередующейся вращения. Стол имеет индексирующую функцию для устранения люфта зубчатой передачи; точность позиционирования оси C до ±5 угловых секунд.

Технические данные (примерно по моделям)
  • Модели: CK5112-HC | CK5116-HC | CK5120-HC
  • Макс. диаметр обработки (мм): 1400 | 1730 | 2200
  • Макс. диаметр поворота (мм): 1500 | 1800 | 2300
  • Макс. высота обработки (мм): 1200/1400/1600 | 1200/1600/2000 | 1600/2000
  • Макс. грузоподъёмность (т): 5 | 8 | 10


Ключевые характеристики
  • Одно-колонный ЧПУ для комбинированных операций в одной установке.
  • Поддержка шлифования и боковой обработки угловой фрезерной головкой.
  • Шпиндель стола: двойные радиальные роликовые подшипники (радиальная опора) и крупные упорные роликовые направляющие (осьвая опора).
  • Опциональный режим чередующегося вращения шпинделя стола.
  • Индексация стола для устранения люфта зубчатой передачи; точность оси C до ±5 угловых секунд.
  • Держатель инструмента: BT50-12.


Спецификации / технические детали
  • Серия: CK51-HC
  • Модели: CK5112-HC; CK5116-HC; CK5120-HC
  • Мощность главного двигателя (кВт): 22/30 | 30/37 | 37/45
  • Скорость шпинделя (об/мин): 1-350 | 1-300 | 1-200
  • Мощность второй шпинделя (кВт): 5,5/7,5 | 5,5/7,5 | 7,5/11
  • Скорость вращения второй оси (об/мин): 2-4000 | 2-3000 | 2-3000
  • Горизонтальный ход вертикального держателя X (мм): -150–1150 | -150–1350 | -300–1550
  • Вертикальный ход суппорта Z (мм): 800 | 800/1000 | 1000
  • Ход поперечной балки вверх/вниз (мм): 800/1000/1200 | 800/1000/1200 | 1200/1600
  • Размер рабочего стола (мм): 1200 | 1500 | 2000
  • Макс. грузоподъёмность (т): 5 | 8 | 10
  • Держатель инструмента: BT50-12
