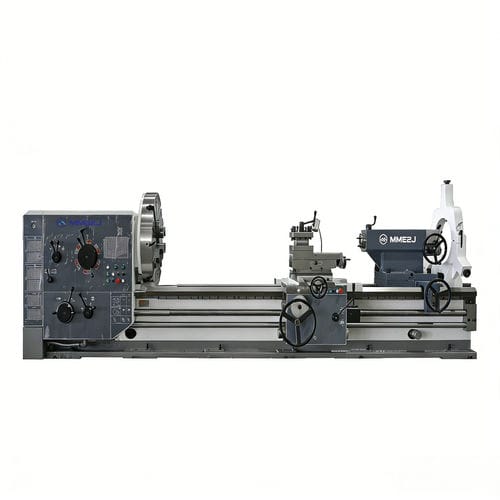

Традиционный токарный станок CW-M series

горизонтальныйдля мехобработки валов и элементов валовдля тяжелой обработки

Описание продукта: Горизонтальный токарный станок серии CW-M обладает отработанной конструкцией, высокой мощностью и жесткостью шпинделя, а также широким диапазоном скоростей шпинделя. Подходит для тяжелого и высокоскоростного точения валов и дискообразных деталей; выполняет наружные и внутренние цилиндрические поверхности, конические поверхности, торцевые поверхности, нарезание пазов, фасок, сверление и резьбонарезание. Обработка метрической, дюймовой, модульной, диафрагменной и конической резьбы возможна (специальные резьбы по запросу). Серия рассчитана на обработку крупных и сложных деталей.

Диапазон обработки: Максимальный диаметр точения: φ1000–φ1600 мм. Варианты максимальной длины заготовки: 1500–8000 мм. Максимальный вес заготовки: 6000 кг (опция 8000 кг).

Серия CW-M (таблица спецификаций):
Product model | Unit | CW61100M | CW61125M | CW61140M | CW61160M
Max. swing over bed | mm | φ1000 | φ1250 | φ1400 | φ1600
Max. swing over cross slide | mm | φ630 | φ880 | φ1030 | φ1230
Max. workpiece length | mm | 1500/2000/3000/4000/5000/6000/8000
Max. cutting length | mm | 1300/1800/2800/3800/4800/5800/7800
Max. workpiece weight | kg | 6000 (Opt: 8000)
Bed guideway width | mm | 755
Spindle nose | | A2-15
Spindle bore | mm | φ130
Chuck size | mm | φ1000 | φ1000 | φ1250 | φ1600
Taper of spindle bore | | Metric 140 (1:20) with No.6MT reducing sleeve
Max. spindle torque | kNm | 10.5 (22 kW) Opt: 12.5 (30 kW)
Spindle speed ranges | rpm | 3.15–315 (21 levels); reversal 4.5–390 (12 levels)
Spindle centre height | mm | 500 | 625 | 700 | 800
Spindle motor power | kW | 22 (Opt: 30)
Tailstock quill diameter | mm | φ160 (std, max workpiece weight 6T); Opt: φ200 (max 8T)
Tailstock quill travel | mm | 300
Taper of tailstock quill | | Metric 80 (with No.6MT reducing sleeve); No.6MT

Характеристики / Технические данные:

• Серия: CW-M (CW61100M, CW61125M, CW61140M, CW61160M)
• Макс. диаметр точения над станиной: φ1000 / φ1250 / φ1400 / φ1600
• Макс. диаметр над поперечным салазком: φ630 / φ880 / φ1030 / φ1230
• Варианты длины заготовки: 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 мм
• Варианты длины обработки: 1300 / 1800 / 2800 / 3800 / 4800 / 5800 / 7800 мм
• Макс. вес заготовки: 6000 кг (опция 8000 кг)
• Ширина направляющей станини: 755 мм
• Тип торца шпинделя: A2-15
• Отверстие шпинделя: φ130 мм
• Размеры патрона по модели: φ1000 / φ1000 / φ1250 / φ1600
• Конус отверстия шпинделя: Metric 140 (1:20) с редукционной втулкой No.6MT
• Макс. крутящий момент шпинделя: 10.5 kNm (22 kW) опция 12.5 kNm (30 kW)
• Диапазоны скоростей шпинделя: 3.15–315 rpm (21 ступень); реверс 4.5–390 rpm (12 ступеней)
• Высота центра шпинделя по моделям: 500 / 625 / 700 / 800 мм
• Мощность мотора шпинделя: 22 kW (опция 30 kW)
• Диаметр бутылки задней бабки: φ160 мм (стандарт); опция φ200 мм
• Ход бутылки задней бабки: 300 мм
• Конус бутылки задней бабки: Metric 80 (с редукционной втулкой No.6MT); No.6MT
