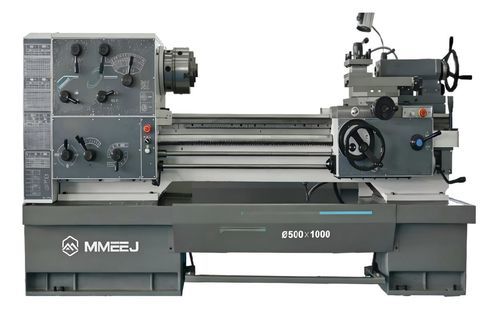

Традиционный токарный станок CDS seriesгоризонтальный2 осидля деталей большого диаметра
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- традиционный
- Направление шпинделя
- горизонтальный
- Количество осей
- 2 оси
- Применение
- для деталей большого диаметра
- Комбинированная функция
- сверление
- Диаметр
МАКС.: 870 mm
(34,25 in)МИН.: 290 mm
(11,42 in)- Скорость вращения
МАКС.: 2 000 rpm
(12 566,371 rad.min-1)МИН.: 26 rpm
(163,363 rad.min-1)- Длина детали
1 000 mm, 1 500 mm, 2 000 mm, 3 000 mm
(39 in, 59 in, 79 in, 118 in)- Максимальная длина резки
950 mm, 1 450 mm, 1 950 mm, 2 950 mm
(37 in, 57 in, 77 in, 116 in)- Номинальная мощность
7,5 kW
(10,2 hp)- Максимальный крутящий момент
1 100 Nm
(811 ft.lb)
Описание
Общее описание:
Горизонтальные токарные станки серии CDS предназначены для точения внутренних и наружных цилиндрических поверхностей, торцовых и конических поверхностей валов и деталей. Доступные модели: CDS6150B, CDS6250B, CDS6166B, CDS6266B, CDS6150C, CDS6250C, CDS6166C, CDS6266C — для средних и крупных заготовок.
Диапазон обработки:
Макс. проходной диаметр над станиной: φ500 или φ660 мм (в зависимости от модели). Макс. диаметр над поперечным суппортом: φ290 или φ440 мм. Проход в гнезде и длина гнезда зависят от модели (до φ870 при наличии). Макс. длина заготовки: 1000 / 1500 / 2000 / 3000 мм. Макс. длина реза: 950 / 1450 / 1950 / 2950 мм.
Технические характеристики:
Возможности:
Опции и заказ:
Горизонтальные токарные станки серии CDS предназначены для точения внутренних и наружных цилиндрических поверхностей, торцовых и конических поверхностей валов и деталей. Доступные модели: CDS6150B, CDS6250B, CDS6166B, CDS6266B, CDS6150C, CDS6250C, CDS6166C, CDS6266C — для средних и крупных заготовок.
Диапазон обработки:
Макс. проходной диаметр над станиной: φ500 или φ660 мм (в зависимости от модели). Макс. диаметр над поперечным суппортом: φ290 или φ440 мм. Проход в гнезде и длина гнезда зависят от модели (до φ870 при наличии). Макс. длина заготовки: 1000 / 1500 / 2000 / 3000 мм. Макс. длина реза: 950 / 1450 / 1950 / 2950 мм.
Технические характеристики:
- Серия: CDS (модели перечислены выше)
- Нос шпинделя: D8
- Отверстие шпинделя: φ82 мм (модели B) или φ105 мм (модели C)
- Размер патрона: φ250 мм или φ315 мм (зависит от модели)
- Конус отверстия шпинделя: 90 мм / 1:20 (B) или 110 мм / 1:20 (C)
- Макс. момент на шпинделе: 1100 Nm
- Диапазоны скоростей шпинделя: 26–2000 об/мин (B, 16 ступеней) или 26–1700 об/мин (C, 16 ступеней)
- Высота центра шпинделя: 250 мм (B) или 325 мм (C)
- Мощность двигателя шпинделя: 7,5 кВт (10 HP)
- Центр задней бабки: диаметр φ75 мм, ход 150 мм, конус No.5MT
Возможности:
- Точение внутренних/внешних цилиндрических поверхностей, торцов и конических поверхностей
- Варианты со слайдом для деталей большого диаметра или сложной формы
- Возможна комплектация метрической или дюймовой кареткой подачи; поддержка метрических, дюймовых, модульных и диаметральных шагов резьбы
- Дополнительные операции: сверление, развертывание и нарезание масляных канавок
Опции и заказ:
- Метрические или дюймовые ходовые винты и специальные шаги резьбы — по запросу
- Выбор серии B или C в зависимости от отверстия шпинделя и требуемого проходного диаметра; доступны версии с гнездом для сквозных деталей
- Предоставьте чертежи деталей и требования к циклу для подбора конфигурации и получения коммерческого предложения
