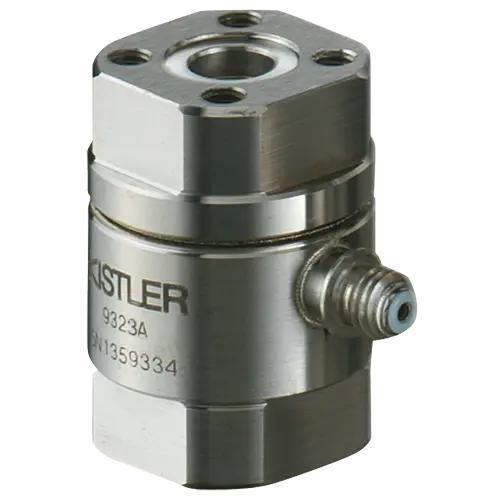

Датчик силы растяжение сжатие 9323A

плоского типаодноосныйпьезоэлектрический

Описание
Этот прессовый пьезоэлектрический тензодатчик Kistler — одноосный сенсор для измерения динамических и квазистатических сил сжатия (и ограниченных растягивающих сил) в условиях испытаний и производства. Заводская предварительная нагрузка и модульная конструкция обеспечивают быструю интеграцию с зарядными усилителями или электронной обработкой сигналов.

Основные характеристики

• Пьезоэлектрический прессовый тензодатчик, заводская предварительная нагрузка и калибровка (в зависимости от варианта)
• Доступные калиброванные диапазоны Fz: 0 … 0,1 кН; 0 … 0,2 кН; 0 … 1 кН; 0 … 2 кН; 0 … 10 кН; 0 … 20 кН (зависит от модификации)
• Приблизительная чувствительность: –3,9 … –9,6 pC/N в зависимости от диапазона
• Компактные размеры: DxH 20 x 26 мм; масса ≈ 47–50 г

Технические характеристики

• Диапазоны измерения: минимум 0 кН; максимум до 20 кН (в зависимости от варианта)
• Калибровка: заводская калибровка указанных диапазонов Fz
• Тип продукта: одноосный тензосенсор (с предварительной нагрузкой)
• Механические характеристики: преднагрузка ≈ 8,5 кН; допустимая растягивающая сила ≈ 0 … -1 до -2 кН в зависимости от варианта; осевая жесткость ≈ 1,2–1,3 кН/μm; макс. момент изгиба Mxy ≈ 23 N·m; макс. крутящий момент Mz ≈ 5 N·m; срезающая сила ≈ 0,62 кН
• Перекрестные наводки: Fx→Fz и Fy→Fz обычно в пределах ±0,03–0,05 %; Mx/My→Fz ≈ ±0,5 N/N·m
• Метрологические характеристики: линейность ≤ ±0,5 %FSO; воспроизводимость (относ. станд. откл.) ≈ 0,02–0,03 %FSO
• Электрические характеристики: тип выхода = заряд (пьезоэлектрический); ёмкость ≈ 29–68 pF; сопротивление изоляции ≥ 5·10^13 Ω
• Влияющие величины: температурный коэффициент чувствительности ≈ 0,05 %/°C
• Динамические свойства: собственная частота Fz ≈ 72–74,5 кГц
• Сертификаты и стандарты: степень защиты EN 60529: IP67
• Эксплуатация и монтаж: рабочая температура −40 … 120 °C; типичные применения: in‑line и end‑of‑line тестирование, производство полупроводников, 3C‑электроника
• Кабель и интерфейс: кабель не входит в комплект; тип разъема KIAG 10-32 neg.
• Размеры и материалы: корпус DIN 1.4542; размеры DxH 20 x 26 мм; масса ≈ 47–50 г
• Примечание: 9323A и 9323AA — варианты семейства Press Force. При заказе уточняйте точную модель и диапазон
