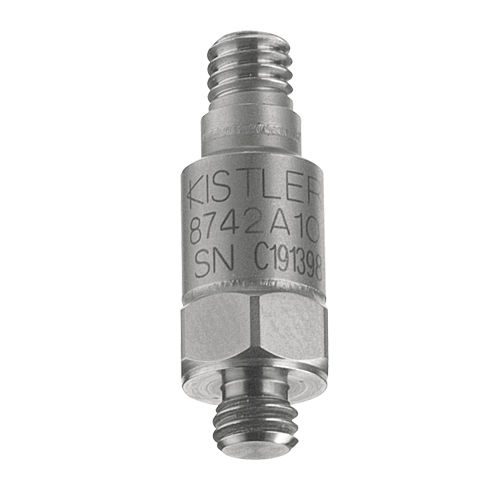

Одноосный акселерометр 8742A series

кварцевыйсо срезомсо встроенной электроникой

Описание
Семейство 8742A — кварцевые ударные акселерометры K‑Shear, разработанные для измерения импульсных, ударных и пиротехнических воздействий при высокоскоростных событиях в промышленных испытательных и измерительных приложениях.

Основные характеристики / преимущества

• Низкая импедансность, выход в режиме напряжения
• Уникальный чувствительный элемент в сдвиговом режиме из четырёх кварцевых кристаллов
• Диапазоны измерений: ±5000 g, ±10000 g, ±20000 g, ±50000 g
• Прочный разъём для многократных подключений
• Широкая полоса пропускания с резонансной частотой ≈100 kHz
• Соответствие требованиям CE

Подробное описание
Чувствительный элемент выполнен в сдвиговой конфигурации из четырёх кварцевых кристаллов в сочетании с кольцевой преднагрузочной втулкой и встроенной сейсмической массой. Такая конструкция обеспечивает высокую резонансную частоту элемента (≈100 kHz), что позволяет точно регистрировать высокоскоростные переходные процессы при минимальном смещении нуля и практически исключённой насыщаемости внутреннего усилителя. Датчики мало чувствительны к тепловым переходным процессам и обладают чрезвычайно низкой чувствительностью к поперечным и базовым деформациям. Кварц не деполяризуется под действием сильных ударов. Опция изолированного корпуса обеспечивает электрическую изоляцию без снижения резонансной частоты.

Варианты

• 8742A5 — ударный акселерометр K‑Shear, ±5000 g
• 8742A10 — ударный акселерометр K‑Shear, ±10000 g
• 8742A20 — ударный акселерометр K‑Shear, ±20000 g
• 8742A50 — ударный акселерометр K‑Shear, ±50000 g

Технические характеристики

• Модель: 8742A
• Серия/Тип: K‑Shear
• Выход/Режим: Низкая импедансность, напряженческий режим
• Резонансная частота: ≈100 kHz
• Полоса пропускания: Широкая, пригодна для высокоскоростных событий
• Чувствительный элемент: сдвиговой режим, конфигурация из четырёх кварцевых кристаллов с кольцевой преднагрузочной втулкой и сейсмической массой
• Производительность: Нечувствительность к тепловым переходам; очень низкая чувствительность к поперечным и базовым деформациям; кварц не деполяризуется при сильных ударах; насыщение внутреннего усилителя практически устранено
• Опции: Изолированный корпус для электрической изоляции
• Разъём: Прочный разъём для многократных подключений
• Соответствие: CE
