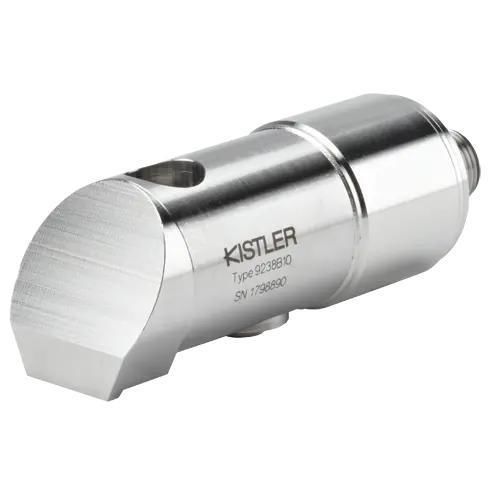

Резистивный тензодатчик 9238B10

линейныйдля поверхности

Обзор продукта
Пьезоэлектрический датчик поверхностной деформации‑передатчик с интегрированным зарядным усилителем. Модель 9238B10. Два полностью программируемых, независимых и переключаемых диапазона измерений (±20 … ±800 με). Выходное напряжение –10 … 10 V (ограничение ±10.5 V). Разъем: M12x1 8‑контактный. Габариты L×W×H (мм): 68.1 × 25 × 26.7. Масса (без кабеля): 190 г. Степень защиты: IP67.

Основные характеристики

• Пьезоэлектрический датчик поверхностной деформации с интегрированным зарядным усилителем и передатчиком
• Два полностью программируемых, независимых и переключаемых диапазона (±20 … ±800 με)
• Выход: напряжение –10 … 10 V (ограничение ±10.5 V)
• Разъем: M12x1 8‑контактный
• Компактные размеры: 68.1 × 25 × 26.7 мм; масса 190 г (без кабеля)

Measuring ranges

• Measuring range [µε]: -800 … 800 με (programmable ±20 … ±800 με)

Calibrations

• Calibrated measuring range [με]: 0 … 500 με

Тип продукта

• Измерительная система: Sensor
• Тип датчика деформации: Surface strain transmitter

Механические свойства

• Mechanical overload: ±1000 με

Метрологические характеристики

• Линейность: ≤±2 %FSO
• Погрешность настройки: <0.5 %FS

Электрические свойства

• Напряжение питания: 18 … 30 V
• Тип выходного сигнала: Напряжение
• Максимальное потребление тока: 1 mA
• Ток холостого хода: <70 mA

Влияющие величины

• Результирующая чувствительность: ±1.25 … 500 mV/με

Динамические свойства

• Частотный диапазон (-3 dB): ≈0,1 kHz

Сертификаты и стандарты

• Степень защиты EN 60529: IP67

Эксплуатация и монтаж

• Диапазон рабочих температур: -20 … 70 °C
• Диапазон температур хранения: -20 … 80 °C

Свойства кабеля

• Кабель в комплект не входит

Интерфейсы

• Серийный интерфейс RS-232 C (стандарт EIA): RS-232 C
• Паритет RS-232 C: none
• Программный handshake RS-232 C: No
• Тип разъема: M12x1 8‑контактный

Габариты и материалы

• Габариты L×W×H (мм): 68.1 × 25 × 26.7
• Масса (без кабеля): 190 г

Выход по напряжению

• Ограничение выходного напряжения: ±10.5 V

Выход по току

• Выходной ток: ±1 mA

Дополнительные свойства

• Задержка переключения диапазона сигналов управления (pin 5): <2 ms
• Задержка переключения сброс/измерение (pin 3): <10 ms

Технические характеристики

• Модель: 9238B10
• Бренд: Kistler
• Диапазоны измерений: -800 … 800 με (programmable ±20 … ±800 με)
• Калиброванный диапазон: 0 … 500 με
• Выход: напряжение –10 … 10 V (ограничение ±10.5 V)
• Разъем: M12x1 8‑контактный
• Габариты: 68.1 × 25 × 26.7 мм
• Масса: 190 г (без кабеля)
• Степень защиты: IP67
• Рабочая температура: -20 … 70 °C
• Питание: 18 … 30 V
