Механический динамометр 9257B

IP67для измерения нагрузки

Обзор продукта

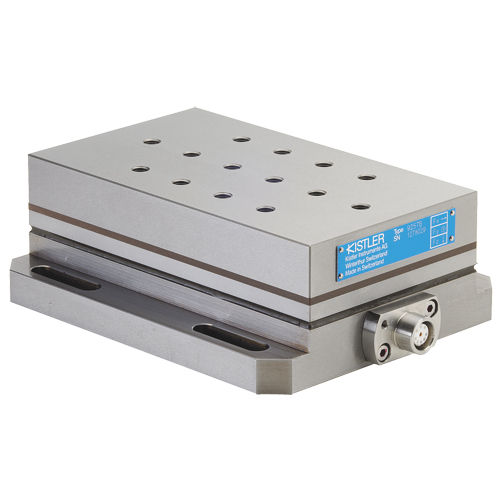

Эти пьезоэлектрические многокомпонентные динамометры измеряют три ортогональные составляющие силы Fx, Fy и Fz с помощью четырёх встроенных трёхкомпонентных датчиков, расположенных между базовой плитой и верхней плитой.

Основные характеристики / преимущества

• Измерение трёх ортогональных компонентов силы и соответствующих моментов
• Датчики установлены с электрической изоляцией от корпуса для минимизации проблем с петлями заземления
• Коррозионностойкий, защищён от брызг; при использовании указанных кабелей соответствует IP67

Подробное описание
В конструкции используются четыре трёхкомпонентных датчика, каждый содержит три пары кварцевых пластин (одна пара для нормальной/z-нагрузки и две пары для сдвиговых нагрузок в x и y). Датчики установлены под высоким предварительным натягом между базовой плитой и верхней плитой, поэтому компоненты силы измеряются практически без смещения. Выходы четырёх датчиков внутри объединены таким образом, чтобы обеспечивать многокомпонентные измерения сил и моментов. В 9-проводном фланцевом разъёме доступны восемь выходных сигналов. Специальное термоизоляционное покрытие верхней пластины снижает чувствительность к температурным воздействиям. С подключёнными кабелями Type 1687B5 или 1689B5 и Type 1677A5 или 1679A5 узел соответствует классу защиты IP67.

Варианты

• 9257B — Многокомпонентный динамометр, вариант 5 kN с верхней пластиной 100 x 170 mm — Цена: по запросу — Наличие: по запросу

Технические характеристики

• Модель: 9257B
• Тип: Пьезоэлектрический многокомпонентный динамометр
• Максимальные силы: до 10 кН (семейство продуктов)
• Пример варианта: 9257B — 5 kN, верхняя пластина 100 x 170 mm
• Размер верхней пластины: 100 x 170 mm
• Измеряемые компоненты: Fx, Fy, Fz (три ортогональные компоненты силы)
• Конфигурация датчиков: четыре трёхкомпонентных датчика, установленных под высоким предварительным натягом
• Сенсорный элемент: три пары кварцевых пластин на датчик (давление/z и сдвиг/x,y)
• Выходы: восемь выходных сигналов, доступных на 9-проводном фланцевом разъёме
• Заземление: датчики смонтированы с изоляцией от заземления для устранения проблем петли заземления
• Защита: нержавеющий корпус, защита от брызг воды и охлаждающих агентов; с указанными кабелями — IP67
• Тепловое поведение: термоизоляционное покрытие верхней пластины снижает влияние температуры
• Характер измерения: компоненты силы измеряются практически без смещения
• Типичное применение: измерение сил резания и другие многокомпонентные измерения сил/моментов
