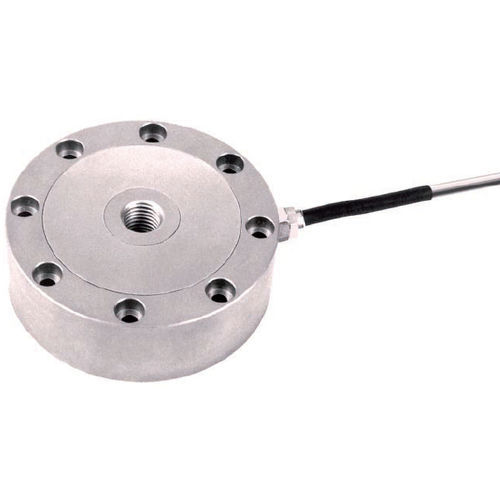

Датчик силы растяжение сжатие 4576A series

линейныйодноосныйс помощью тензометрического датчика

Описание
Датчики с тензорезисторами установлены на изгибных диафрагмах датчика и при концентрированном приложении нагрузки обеспечивают мостовой выходной сигнал, пропорциональный измеряемой величине. Датчик типа 4576A использует технологию тензорезисторов в конфигурации полной мостовой схемы. В средней оси выполнена метрическая резьба для ввода измерительной силы через нагрузочную чашку или применяемую резьбовую деталь. Поперечные силы в угловом диапазоне ±2,5° относительно горизонтали можно пренебречь; при больших поперечных силах их следует отводить от датчика конструктивно. Для оптимальных результатов устанавливайте 4576A на плоской ровной поверхности и фиксируйте через встроенные крепёжные отверстия. Доступно девять диапазонов измерений от 0 ... 0,5 кН до 0 ... 200 кН.

Основные характеристики / преимущества

• Компактный тензодатчик
• 9 диапазонов измерений: 0 ... 0,5 кН до 0 ... 200 кН
• Простота монтажа благодаря встроенным крепёжным отверстиям
• Погрешность измерения лучше 0,25% FSO

Варианты / Опции

• Диапазоны (примеры): 0,5 кН; 1 кН; 2 кН; 5 кН; 10 кН; 20 кН; 50 кН; 100 кН; 200 кН
• Чувствительность (примеры): 1,5 mV/V или 1 mV/V
• Типы разъёмов (примеры): круглый разъём M16 на 6 контактов, D-Sub на 9 контактов
• Примеры обозначений моделей: 4576A0,5NC1; 4576A0,5SC1; 4576A1NC1; 4576A1SC1; 4576A2NC1; 4576A2SC1; 4576A5NC1; 4576A5SC1; 4576A10NC1; 4576A10SC1; 4576A20NC1; 4576A20SC1; 4576A50NC1; 4576A50SC1; 4576A100NC1; 4576A100SC1; 4576A200NC1; 4576A200SC1 (варианты с NC3/SC3 для D-Sub)

Применение
Изготовлен для измерения средних растягивающих и сжимающих сил в тяжёлых условиях эксплуатации, а также для лабораторных испытаний. Наносите нагрузку концентрично по средней оси и избегайте неконтролируемых поперечных сил более ±2,5°; при необходимости применяйте механическое развязание.

Характеристики / технические спецификации

• Тип: 4576A
• Принцип измерения: тензорезисторная полная мостовая схема
• Диапазоны измерений: 0 ... 0,5 кН до 0 ... 200 кН (9 диапазонов)
• Чувствительность: 1,5 mV/V или 1 mV/V (зависит от варианта)
• Погрешность: лучше 0,25% FSO
• Разъёмы: M16 6-pin или D-Sub 9-pin (в зависимости от варианта)
• Ввод усилия: метрическая резьба в средней оси (нагрузочная чашка или резьбовая деталь)
• Монтаж: рекомендуется на плоской поверхности; встроенные крепёжные отверстия
• Допустимые поперечные силы: пренебрежимо малы в пределах ±2,5° к горизонту; при превышении требуются конструктивные меры
• Область применения: тяжёлые условия, лаборатории и испытательные стенды
