Реакционный датчик момента 9329A

с фланцевым креплениемфланцевыйIP68

Описание

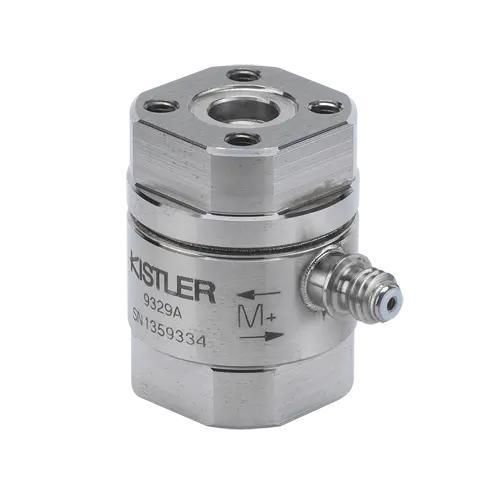

Этот легко устанавливаемый пьезоэлектрический датчик реактивного крутящего момента предназначен для измерения быстро меняющихся крутящих моментов на невращающихся валах. Диапазон измерения: ±1 Н·м. Измерительный элемент интегрирован под высоким предварительным натяжением между винтом предварительной нагрузки и гайкой; при действии момента возникающие касательные напряжения передаются к пьезокристаллам и формируют зарядовый сигнал. Заряд снимается электродом и через экранированный кабель подается на зарядный усилитель, который преобразует его в пропорциональное выходное напряжение для записи и оценки. Фланцы сверху и снизу позволяют простую низкопрофильную установку на вал или адаптерный фланец. В качестве альтернативы можно использовать монтажный фланец (опция) или индивидуальные адаптеры. Двустороннее центрирование обеспечивает точную коаксиальную установку; центральное сквозное отверстие допускает дополнительные варианты применения, например опоры вала. В комплект поставки входит навинчиваемая гильза для защиты бокового подключения кабеля. Этот датчик реактивного крутящего момента Kistler надежно обнаруживает очень малые крутящие моменты вокруг оси датчика в обоих направлениях вращения.

Основные характеристики

• Преднагруженный и откалиброванный измерительный элемент, готовый к измерению
• Компактный низкопрофильный фланцевый корпус
• Размеры: Ø x H 20 x 26 мм
• Разъем: 10-32 UNF, навинчиваемая защитная гильза в комплекте
• Чувствительность: -2170 pC/Nm (-2942 pC/ftlb)

Технические данные (фрагмент)

• Максимальный диапазон измерения: 1 Н·м
• Диапазон измерения: -1 … 1 Н·м (±1 Н·м)
• Вращающийся / Невращающийся: Невращающийся (0 об/мин)
• Линейность с учетом гистерезиса: 0.2 %FSO
• Класс точности (тензодатчик): 0.2
• Тип выходного сигнала: Заряд (пьезоэлектрический, PE)
• Степень защиты (EN 60529): IP68
• Конструкция датчика: Фланцевый тип, двустороннее центрирование, опциональное центральное отверстие
• Типовые применения: испытания eVTOL / UAV / дронов, испытания космических полезных нагрузок

Характеристики / технические спецификации

• Модель: 9329A
• ID продукта: 18007673
• Диапазон измерения: ±1 Н·м
• Габариты (DxH): 20 x 26 мм
• Разъем: 10-32 UNF
• Чувствительность: -2170 pC/Nm (-2942 pC/ftlb)
• Выход: Заряд (пьезоэлектрический)
• Линейность (вкл. гистерезис): 0.2 %FSO
• Класс точности: 0.2
• Степень защиты: IP68
