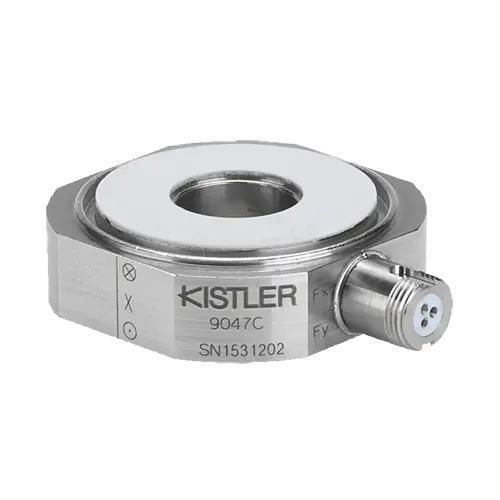

Датчик силы растяжение сжатие 9047C

кольцевой3 осипьезоэлектрический

Описание
9047C — трёхосный пьезоэлектрический кольцевой датчик силы, предназначенный для измерения компонент силы в любом направлении независимо от точки приложения нагрузки. По одной кварцевой кольцевой вставке на каждую ось для высокоразрешающего измерения Fx, Fy и Fz. Плоские боковые поверхности обеспечивают точную ориентацию и крепление. Жёсткая виброустойчивая конструкция с высокой собственной частотой подходит для динамических испытаний и измерений с широкой полосой пропускания. Керамические контактные диски дают электрическую изоляцию и высокий коэффициент трения, позволяя выполнять монтаж с массовой изоляцией. Величина диапазона сдвига в X и Y зависит от преднатяга по Z и возникающего осевого статического трения. Сигналы снимаются через конструкционно защищённый 3‑полюсный разъём V3 neg. с направляющей для точного соответствия контактов и защиты от скручивания.

Основные характеристики

• Трёхосный пьезоэлектрический кольцевой датчик силы — диапазоны: Fx/Fy ±15 кН; Fz ±30 кН (±3,37 klbf / ±6,74 klbf)
• Высокая способность к восприятию сдвига благодаря электрически изолирующим керамическим контактам
• Номинальная чувствительность Fz: −3,7 pC/N
• Выход: зарядный сигнал (пьезоэлектрический); Разъём: V3 neg. (3‑полюсный)
• Степень защиты: IP68; Рабочая температура: −40 … 120 °C

Технические данные
Диапазоны измерений

• Мин / Макс: −30 кН / 30 кН
• Fx: −15 … 15 кН
• Fy: −15 … 15 кН

Калибровки

• Калибр. диапазон Fx: 0 … 15 кН
• Калибр. диапазон Fy: 0 … 15 кН
• Калибр. диапазон Fz: 0 … 100 кН

Тип продукта

• Измерительная система: Датчик
• Тип датчика силы: Трёхосной датчик силы (кольцевой)
• Преднатяжённый датчик: Нет

Механические свойства

• Сила преднатяга: 70 кН
• Осевая жёсткость: 6.207 кН/μm
• Жёсткость на изгиб: 7.739 кН·м/°
• Жёсткость сдвига: 1.938 кН/μm
• Крутильная жёсткость: 8.348 кН·м/°
• Боковая жёсткость: 1.489 кН/μm
• Перегрузка Fx/Fy: ±18 кН; Перегрузка Fz: ±35 кН
• Допустимые моменты Mx, My, Mz: −150 … 150 Н·м

Перекрёстные помехи

• Fx→Fy / Fy→Fx: −2 … 2 %
• Fx→Fz / Fy→Fz: −3 … 3 %
• Fz→Fx / Fz→Fy: −0,5 … 0,5 %

Метрологические характеристики

• Линейность: ±0,25 %FSO
• Порог: <0,01 N

Электрические характеристики

• Тип выходного сигнала: Заряд (пьезоэлектрический)
• Номинальная чувствительность Fz: −3,7 pC/N
• Ёмкость: 70 pF
• Мин. сопротивление изоляции: 10^13 Ω
• Массовая изоляция: >10^8 Ω

Сертификаты и стандарты

• Степень защиты (EN 60529): IP68

Эксплуатация и монтаж

• Диапазон рабочих температур: −40 … 120 °C
• Типичные применения: NVH‑тесты, испытания полезной нагрузки для космоса, производство 3C‑электроники

Кабель

• Кабель входит в комплект: Нет

Интерфейсы

• Тип разъёма: V3 neg. (3‑полюсный)

Размеры и материалы

• Вес: 91 g

Технические спецификации

• Модель: 9047C
• Бренд: Kistler
• Диапазоны: Fx/Fy = −15 … 15 кН; Fz = −30 … 30 кН
• Выход: Заряд (пьезоэлектрический)
• Ёмкость: 70 pF
• Разъём: V3 neg. (3‑полюсный)
• Преднатяжение: 70 кН
• IP: IP68
• Рабочая температура: −40 … 120 °C
• Вес: 91 g
