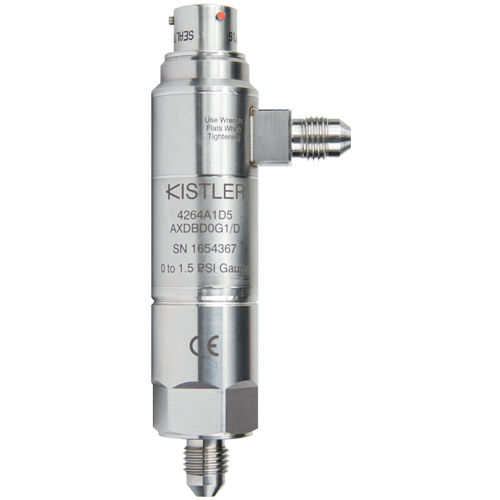

Дифференциальный трансдуктор давления 4264A

пьезосопротивлениес помощью тензометрического датчикакремний

Обзор
Пьезорезистивный дифференциальный датчик давления 4264A обеспечивает высокую точность и долгосрочную стабильность в жестких условиях с экстремальными температурами, сильными вибрациями и ударами. Измеряет статические и динамические дифференциальные давления (динамическая отзывчивость до 2 кГц). Встроенная электроника обеспечивает температурную компенсацию, защиту EMC, защиту от обратной полярности, регулирование питания, защиту от перенапряжения и короткого замыкания, а также настраиваемые электрические выходы. Каждое устройство полностью протестировано по давлению и температуре; данные испытаний отслеживаемы по ISO 17025 и NIST.

Основные характеристики / преимущества

• Диапазоны давления: 0,1–10 бар (1,5–150 psi)
• Компенсированный температурный диапазон: −40 до 120 °C (−40 до 250 °F)
• Динамическая характеристика: до 2 кГц
• Точность 0,1 % FS; годовая стабильность 0,1 % FS; испытательное давление 300 % FS
• Сварная мембрана из нержавеющей стали 316L, передача давления через несжимаемое силиконовое масло
• Электрические выходы настраиваются: mV, V, mA
• Широкий выбор давления и электрических соединений
• Доступны опции сертификации для взрывоопасных зон

Конструкция и принцип измерения
Сенсорное ядро — это микромеханический кремниевый тензорезистивный элемент (мост Уитстона), установленный в герметичном корпусе высокой прочности. Элемент изолирован от среды сварной мембраной из 316L; давление передаётся через несжимаемое силиконовое масло на кремниевый элемент. Кремний обеспечивает более высокую чувствительность, лучшую воспроизводимость, более высокий сигнал/шум, большую перегрузочную способность и значительно лучшую долговременную стабильность по сравнению с датчиками на металлических тензорезисторах. Сборка использует запатентованный метод уплотнения (US Patent 7,373,827), позволяющий выдерживать повторные циклы без усталости и обеспечивающий гибкость выбора присоединений без адаптеров или уплотнительных колец.

Применения
Предназначен для промышленных применений, требующих точного измерения статических и динамических дифференциальных давлений в тяжёлых условиях: управление процессами, гидравлические и пневматические стенды, испытания потоков и герметичности, а также испытательные системы в авиационной и автомобильной отраслях, где важны динамическая реакция и долговременная стабильность.

Технические характеристики

• Серия / модель: 4264A
• Принцип измерения: пьезорезистивный (микромеханизированный кремний, мост Уитстона)
• Диапазоны давления: 0,1–10 бар (1,5–150 psi)
• Компенсированный температурный диапазон: −40 до 120 °C (−40 до 250 °F)
• Динамическая характеристика: до 2 кГц
• Точность: 0,1 % FS
• Годовая стабильность: 0,1 % FS
• Испытательное давление: 300 % FS
• Мембрана: сварная 316L нержавеющая сталь
• Передача давления: несжимаемое силиконовое масло
• Сенсорный элемент: микромеханизированный кремний (мост Уитстона)
• Встроенная электроника: температурная компенсация, EMC-защита, защита от обратной полярности, регулирование питания, защита от перенапряжения и короткого замыкания
• Электрические выходы: mV, V, mA (конфигурируемые)
• Сертификаты / опции: доступны сертификаты для взрывоопасных зон
• Метод уплотнения: запатентован (US Patent 7,373,827)
• Испытания и калибровка: индивидуальные данные испытаний по давлению и температуре отслеживаемы по ISO 17025 и NIST
