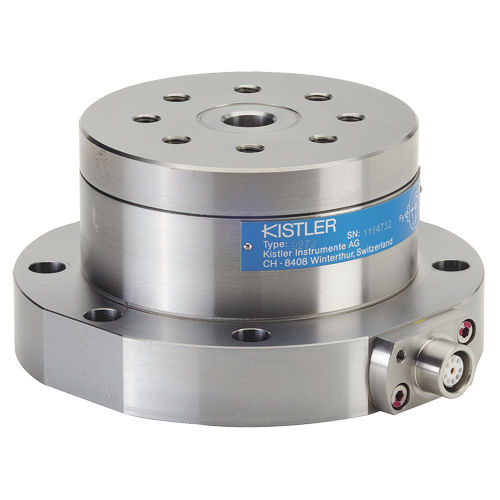

Датчик силы и крутящего момента 9272

Описание
Этот пьезоэлектрический многокомпонентный динамометр предназначен для измерения трех ортогональных компонент силы Fx, Fy, Fz и крутящего момента Mz. Устройство использует четырехкомпонентный датчик, установленный под большой предварительной нагрузкой между базовой и верхней плитами, что позволяет измерять компоненты практически без смещения. Датчик смонтирован с изоляцией от земли, что минимизирует проблемы петли заземления. Прибор устойчив к коррозии и защищен от попадания брызг воды и охлаждающих жидкостей; в сочетании с соединительным кабелем типа 1677A5 или 1679A5 соответствует классу защиты IP67.

Основные характеристики / преимущества

• Компактный прибор для многокомпонентного измерения силы и крутящего момента
• Подходит для измерения сил резания при сверлении
• Универсальное использование в промышленных измерениях силы/момента

Технические характеристики

• Модель: 9272
• Тип датчика: пьезоэлектрический, четырехкомпонентный
• Измеряемые величины: Fx, Fy, Fz (силы) и Mz (крутящий момент)
• Максимальный момент (вариант): Mz ±200 Н·м
• Конструкция датчика: четырехкомпонентный датчик под высокой предварительной нагрузкой между базовой и верхней плитами
• Смещение при измерении: компоненты измеряются практически без смещения
• Примечание по нагрузкам: комбинированные и эксцентричные нагрузки могут сократить диапазоны измерений
• Электрика: датчик смонтирован с изоляцией от земли для снижения проблем петли заземления
• Защита от внешних воздействий: устойчив к коррозии; защищен от брызг и охлаждающих жидкостей
• Класс защиты: с соединительным кабелем типов 1677A5 или 1679A5 соответствует IP67
• Типовые применения: измерение сил резания (сверление) и общие многокомпонентные измерения силы/момента
